MATURSKI RAD
Predmet: Električne mašine
Tema: Paralelni rad transformatora
3
1. PARALELAN RAD TRANSFORMATORA
Pod paralelnim radom transformatora podrazumijevamo onaj slučaj kada su primari dva
ili više transformatora priključeni na zajedničke sabirnice primarnog napona, a sekundari također
na zajedničke sabirnice mreže kao stoje to- prikazano na slici 1.
Iako je manje ekonomično postavljanje dva ili više manja transformatora(manji snaga) jer
se troši više materijala za izradu transformatora, a uz to i snaga gubitaka je veća, ipak ima
slučajeva kada se mora pribjeći paralelnom radu transformatora.
Naprimjer ako se u nekoj transformatorskoj podstanici pojavi dodatno opterećenje, koje
ranije iz opravdanih razloga nije predviđen, jeftinije je staviti još jedan transformator iste snage
nego kupovati novi dva puta veće snage. Ima i slučaja kada paralelno postavljanje nekoliko
transformatora i ekonomski opravdano. Naprimjer kada se neka transformatorska stanica
izrađuje u etapama tokom više godina. Ponekad jedan od transformatora može da služi kao
rezerva, odnosno da se uključuje umjesto drugog koji je u kvaru.
Slika 1
.
Šematski prikaz priključka paralelno vezanog transformatora na mrežu
4
1.1. Uvjeti za paralelan rad transformatora
Od bezprjekorno paralelnog rada dvaju ili više transformatora zahtjeva se prvo da pri
neopterećenoj sekundarnoj mreži nema nikakvih struja u sekundarnim transformatorima, drugo
da pri nekom opterećenju transformatori djele to opterećenje srazmjerno svojim nominalnim
snagama i treće da struje optrečenja pojedinih transformatora budu u fazi.
Da bi bio moguć paralelan rad transformatora i omogućilo se njihovo puno iskorištavanje
nazivne snage potrebno je ispuniti sljedeće uvjete:
a.) Da imaju jednake prijenosne odnose
b.) Da su im jednaki nazivni naponi
c.) Da pripadaju istoj grupi spoja
d.) Da imaju približno jednake napone kratkog spoja
e.) Da omjer nazivnih snaga nebudne veći od 3:1
1.2. Prijenosni odnosi transformatora
Ako prijenosni omjeri nisu međusobno jednaki (npr. 30/10 i 30/10,5 kV) transformator sa
većim sekundarnim naponom protjerat će i prije nego što je priključeno opterećenje na
sekundarnu stranu, struju izjednačenja kroz oba transformatora (sl. 2) i (sl. 3).
Ako je razlika faznih napona
∆U,
a impednsa jedne faze transformatora Z, struju
izjednačenja možemo odrediti iz izraza:
Ia
=
∆ U
2
Z

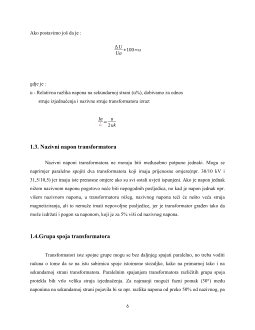

Pa postavimo još i to da je:
Z
=
uk Un
100
∈
¿¿
