Pojacavaci snage

J.U. MJEŠOVITA SREDNJA SKOLA „HASAN KIKIC“
GRADAČAC
Srednja elektrotehnička škola
Elektrotehničar računarske tehnike i automatike
20152016

MATURSKI RAD

Tema:Pojačivači snage

Učenik: Mentor:

Gradačac Maj 2016.

Sadrzaj

1.UVOD...............................................................................................................................3
2.POJAČAVAČI SNAGE NISKIH UČESTANOSTI........................................................4

2.1. Maksimalna teorijska izlazna snaga.....................................................................6

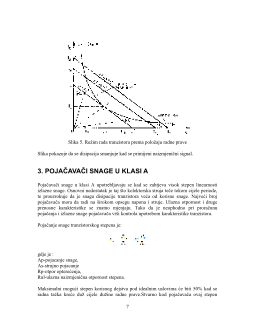

3. POJAČAVAČI SNAGE U KLASI A..............................................................................7
4.POJAČAVAČI SNAGE U KLASI B.............................................................................11

4.1. Pojačavači snage u klasi B sa spregom sa zajedničkom bazom i sa zajedničkim
kolektorom.................................................................................................................13
4.2. Pobudni stepen i obrtač faze...............................................................................14

5. POJAČAVAČI SNAGE U KLASI AB.........................................................................15
6. VISOKOFREKVENTNI POJAČAVAČI SNAGE.......................................................16

6.1. Pojačavači snage u klasi C..................................................................................16
6.2. Teorija pojačavača klase C.................................................................................17

7. ZAKLJUČAK................................................................................................................20

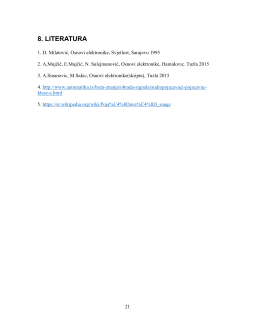

8. LITERATURA..............................................................................................................21

2.POJAČAVAČI SNAGE NISKIH UČESTANOSTI

Pojačavači snage niskih frekvencija rade kao pojačavači velikih signala, u blizini granice
disipacije. Kod najvećeg broja pojačavača veliki signal će se javiti samo na izlaznom
stepenu ili na stepenu neposredno prije njega,mada je kod tranzitorskih pojačavača svaki
stepen ustvari pojačavač snage. Izlazni stepen se proračunava,tako da se na njemu ostvari
maksimalna korisna snaga.
Na izbor kola i način rada na izlazni stepen utiču mnogi faktori,kao na primjer izlazna
snaga,pojačanje snage,nelinearna izobličenja,frekventna karakteristika i snaga napajanja.
Pojačavači snage niskih učestanosti mogu se podesiti da rade u klasi A,klasi AB i klasi
B,a pojačavači snage visokih učestanosti u klasi C. Rad u klasi AB i klasi B zahtjeva
simetrične sprege.

Slika 1. Konpezacija pojačavača na niskim frekvencijama

Na slijedećim slikama pokazani su položaji radnih tačaka i dijagrama struja i napona za
rad u kalsama A, B i C.

Slika 2. Pojačavač klase A

Karakteristika klase A je da kolektorska struja teče tokom cijele periode.

Karakteristika klase B je da struja u kolektorskom kolu teče tokom jedne
poluperiode.Ugao protoka kolektorske struje je180 stepeni.

Slika 3. Pojačavač klase B
