VISOKA ŠKOLA TEHNIČKIH STRUKOVNIH STUDIJA
SPECIJALISTIČKE STRUKOVNE STUDIJE
EKSPLOATACIJA
ENERGETSKOG SISTEMA
Prenos u EES
Student: Profesor:
Kovacević Zoran 58/16 Dr. Zoran Ristanović
Čačak
Maj 2017
VŠTSS
SADRŽAJ
1. UVOD ………………………………………………………3
2. Način prenosa električne energije …………………………..5
3. Vrste elektroenergetskih mreža ……………………………..9
4. Nadzemni vod ……………………………………………..10

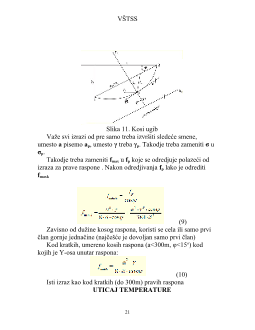

5. Ugib provodnika …………………………………………..16
6. Uticaj temperature …………………………………………19
7. Dodatno opterecenje ………………………………………20
8. Izolatori ……………………………………………………22
9. Mehaničko dimenzionisanje izolatora …………………….24
10.Električno dimenzionisanje izolatora………………………26
11.Zaključak …………………………………………………..28
12.Literatura …………………………………………………..29
2
VŠTSS
Slika 1. Tok energije u EES
Proizvodnja obuhvata sve izvore elektricne energije ( TE na
fosilna goriva, HE, NE, industrijske energane)
Prenos obuhvata prenosnu mrezu koja se sastoji od dalekovoda,
kablovskih vodova i interkonektivnih TF.
Dalekovodi : 110,220,400kV , mada neki 110kV
mogu biti i distributivni
Interkonektivni TF: 400kV/110kV, 400kV/220kV
Distributivni vodovi su najcešće 35,20,10 i 0,4kV a može u
nekim slučajevima biti i 110kV. Razlika izmedju prenosa i
distribucije je u naponskom nivou. Distribucija radi na nižim
naponima. U potrošnju spadaju svi potrošaci kao i kućna potrošnja
TS, postrojenja, itd.
Centar upravljanja (dispečerski centar) je centar iz koga se
upravlja proizvodnjom energije u elektranama i prenosnom
mrežom.
Mrežni centar upravljanja je centar iz koga se upravlja
prenosnom mrežom (MRC BG, Bor, Valjevo, Kruševac, Novi Sad)
4
VŠTSS
Distributivni centri upravljanja su centri iz kojih se upravlja
distributivnom mrežom i delom potrošnje (MTK i RTK)
Današnji EES su trofazni sistemi naizmenične struje,
učestanosti 50Hz, u Evropi i 60Hz u Americi. Ni jedno drugo
tehnicko rešenje nije našlo tako jedinstvenu primenu u celom svetu
kao trofazni EES. Za to su zaslužne njegove prednosti nad ostalim
mogućim načinima za proizvodnju i prenos elekrične energije.
NAČIN PRENOSA ELEKTRIČNE ENERGIJE
Električna energija se moze prenositi na tri načina :
Jednosmernom strujom DC-
direct current
Jednofaznom naizmeničnom strujom AC-
alternating current
Trofaznom naizmeničnom strujom
5
VŠTSS
S- presek provodnika
Relativni gubici električne energije:
(3)
formula za gustinu struje
ρ, S = coust. – za odredjenu vrstu materijala
σI = coust. – za odredjenu vrstu materijala i uslove hladjenja
Pri porastu rastojanja (
l
) na koje se prenosi elektricna energija,
treba povecati napon (
U
) srazmerno sa porastom dužine da bi se
relativni gubici odrzali na istom nivou kao i pri prenosu električne
energije na mala rastojanja.
(4)

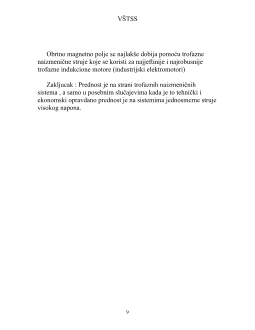

Jednosmerni napon ili napon jednosmerne struje se vrlo teško
menja. Za to su potrebna skupa tiristorska postrojenja za
konverziju jednosmerne struje u naizmeničnu, a zatim ponovo u
