MATURSKI RAD

Predmet: Električne instalacije i osvjetljenja

Tema: Priključni uređaji

1

Sadržaj:

UVOD..............................................................................................................................................2

1. PRIKLJUČNI UREĐAJI.............................................................................................................3

1.2. Montaža šuko utikača............................................................................................................4

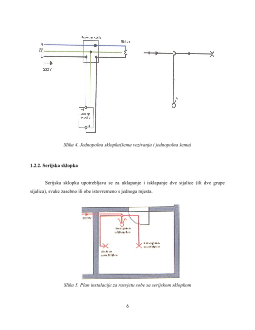

1.2.1. Jednopolna sklopka........................................................................................................ 5

1.2.2. Serijska sklopka..............................................................................................................6

1.2.3. Naizmjenična sklopka.................................................................................................... 8

1.2.4. Križna/krstasta sklopka.................................................................................................. 9

1.2.5. Komplet sklopka za kupaonicu....................................................................................11

1.2.6. Montaža trofaznog utikača...........................................................................................13

1.3. Montaža šuko utičnice/priključnice.................................................................................... 14

1.3.1. Montaža trofazne utičnice/priključnice........................................................................14

1.4. Opasnosti od električnog udara...........................................................................................16

ZAKLJUČAK................................................................................................................................18

Literatura........................................................................................................................................19

background image

3

1. PRIKLJUČNI UREĐAJI

Priključni uređaji se koriste za spajanje pokretnih potrošača kao što su npr.: električne

pegle, TV aparati, aparati za zavarivanje itd. Prema namjeni, priključni uređaji su podijeljeni na:

1.)utičnice (priključnice),

2.)utikače,

3.)natikače i

4.)račve.

Utičnice se prema ugradnji dijele na podžbukne (p/ž), nadžbukne (n/ž) i prijenosne koje

se koriste kod produžnih kablova. Prema broju faza imamo monofazne i trofazne utičnice, a

prema stupnju zaštite imamo nezaštićene utičnice, utičnice za vlažne prostorije i utičnice za

prostore ugrožene eksplozivnim smjesama. Posebna vrsta utičnica su utičnice sa ugrađenom

prenaponskom zaštitom. Danas su u upotrebi mnogi elektronski uređaji koji su jako osjetljivi na

povišenje napona. To su npr. računari, TV aparati i drugi uređaji. Da bi se ovi uređaji zaštitili

preporučljivo je da se napajaju preko utičnica sa prenaponskom zaštitom. Ove utičnice imaju

ugrađen osigurač koji pregorijeva pri povišenju napona. Da bismo znali da li je osigurač ispravan

u ove utičnice se ugrađuje kontrolna lampica. Također imamo posebne utičnice za telefonske

instalacije, TV instalacije, instalacije mreže računara i instalacije zaštitno niskog napona. Oznake

utičnica su date na slici 1a.

Slika 1a.

1

1



Električne instalacije i osvjetljenja-Amir Halep

4

Osnovni podaci o utičnici su radni napon i radna struja. Standardne struje utičnica su:

10A, 16A, 32A, 63A i 125A. Utičnice za podžbukno instaliranje se montiraju u instalacionim

kutijama prečnika  O  55 mm. Pri instaliranju se obavezno mora izvršiti spajanje zaštitnog PE

vodiča na zaštitne kontakte. Kod trofaznih utičnica raspored priključaka je dat na slici 1b (pogled

sa prednje strane utičnice). Treba voditi računa da se ne zamjene zaštitni PE i neutralni N vodič,

jer će u tom slučaju pri uključenju potrošača FI sklopka izvršiti isključenje.

Slika 1b.

2

1.2. Montaža šuko utikača

Kada se skine plastična zaštita vidljiva su tri mjesta za pričvršćivanje provodnika. Srednji

vijak je rezervisan za uzemljenje ili zaštitni vod. Na njega se postavlja isključivo zaštitni vod koji

je obično obojen u žuto – zelenu boju. Na ostala dva se pričvršćuju plavi i braon provodnik koji

će da predstavljaju fazu i nulu.

Slika 2.



Šuko utikač

2



Električne instalacije i osvjetljenja-Amir Halep

background image
