UNIVERZITET U NOVOM SADU
FAKULTET TEHNIČKIH NAUKA
NOVI SAD
GRAFIČKO INŽENJERSTVO I DIZAJN
Novi Sad, 2011.
Završna grafička obrada
- Procesi završne grafičke
obrade monografije -
seminarski rad
profesor: dr Dragoljub Novaković
asistent: Apro Magdolna
studenti: Marijana Vlaović f1274
Katarina Šmit f1269
seminarski rad:
Završna grafička obrada
- 2 -
studenti: Marijana Vlaović f1274
Katarina Šmit f1269
SADRŽAJ
1. ZADATAK SEMINARSKOG RADA ................................................................4
1.1 Monografija
........................................................................................................ 4
1.2. Materijali za izradu monografije
........................................................................ 5
1.2.1 Kunstdruk papir
..................................................................................................................5
1.2.2 Konac i tul platno
................................................................................................................6
1.2.3 Ukrasna traka
.....................................................................................................................7
1.2.4 Siva lepenka
......................................................................................................................8
1.2.5 Presvlačni materijal
............................................................................................................9
1.2.8 Folije za plastifikaciju
........................................................................................................10
1.2.9 Lepila
................................................................................................................................10

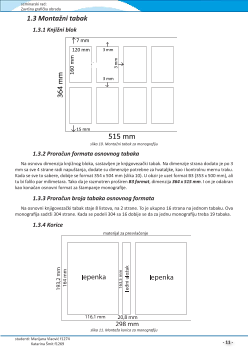

1.3 Montažni tabak
................................................................................................. 11
1.3.1 Knjižni blok
.......................................................................................................................11
1.3.2 Proračun formata osnovnog tabaka
..................................................................................11
1.3.3 Proračun broja tabaka osnovnog formata
........................................................................11
1.3.4 Korice ...............................................................................................................................11
2. Operacije završne grafičke obrade potrebne za izradu grafičkog proiz
-
voda - monografije
........................................................................................12
2.1. Poravnavanje naslage
...................................................................................... 12
2.2 Rezanje
............................................................................................................. 12
2.2.1 Pripremno rezanje
............................................................................................................13
2.2.2 Rezanje lepenke
................................................................................................................13
2.2.3 Rezanje presvlačnog materijala
........................................................................................13
2.2.4 Rezanje presvlačnog materijala
........................................................................................13
2.2.5 Obrezivanje (završno rezanje)
...........................................................................................14
2.3 Savijanje
........................................................................................................... 14
2.4 Sakupljanje
....................................................................................................... 15
2.5 Šivenje
............................................................................................................. 16
2.6 Presovanje
........................................................................................................ 16
2.7 Okrugljivanje povežnjaka
.................................................................................. 17
2.8 Lepljenje
........................................................................................................... 18
2.8.1 Lepljenje predlista
............................................................................................................18
2.8.2 Lepljenje ukrasne trake i tul platna
...................................................................................18
2.8.3 Montaža korica
.................................................................................................................18
2.8.4 Lepljenje knjižnog bloka sa koricama
................................................................................18
2.9 Plastifikacija
...................................................................................................... 18
3. Algoritam odvijanja procesa
...................................................................20
4. Potrebni alati i pribori za realizaciju završne grafičke obrade proizvoda
..22
4.1. Mašina za poravnavanje naslage - POLAR RA-2
................................................ 22
4.2 Mašina za rezanje naslage - HORIZON POLAR 66X
............................................. 23
4.3 Mašina za savijanje - HORIZON ACF-502
............................................................ 24
4.4 Mašina za sakupljanje - Muller Martini 1571
..................................................... 25
seminarski rad:
Završna grafička obrada
- 4 -
studenti: Marijana Vlaović f1274
Katarina Šmit f1269
1. ZADATAK SEMINARSKOG RADA
Monografija:
Knjižni blok:
format: 120 x 160 mm, obim: 304 strane, tabaci: kunstdruk 100 g/m
2
, spajanje: šivenje kon
-
cem kroz tul platno, dodatna obrada: okrugljivanje povežnjaka i lepljenje ukrasne trake.
Korice
: tvrde korice sa jednodelnom presvlakom (materijali za korice: siva lepenka debljine 1,6mm, tri
-
pleks karton 350 g/m
2
, štampani 120 g/m
2
kunstdruk papir oslojen sjajnom folijom za plastifikaciju).
Tiraž: 7.000 kom.
Za grafički proizvod sa datim specifikacijama projektovati sledeće elemente procesa:
● Diskutovati ulazne parametre procesa
● Projektovati tehnološki postupak izrade kroz fazu završne grafičke obrade
● Prikazati algoritam odvijanja procesa
● Za tehnološki postupak izabrati, predstaviti (skicirati ili ilustrovati) i opisati potrebne alate i pribore
za realizaciju završne grafičke obrade proizvoda
● Proračun potrebnih grafičkih materijala
● Diskutovati odabrana rešenja
1.1 Monografija
Monografija je delo pisanja na jednu temu, obično od strane jednog autora. Često je naučni esej ili naučna
rasprava. Monografija može biti objavljena i u delu knjige ili časopisa u vidu članka. Po definiciji, to je jedan
dokument koji formira kompletan tekst (Wikipedia, 2011).
Monografija je detaljan esej ili knjiga. Projektovana je da postoji samostalno, nije u okviru neke serije
knjiga, osim monografije koja se objavljuje u nekoliko delova. U principu, monografija je veoma gusta sa
informacijama i ima malo interesovanja za ljude izvan te oblasti. Da bi stekli poštovanje u okviru akademske
zajednice Univerziteta, akademici moraju da objave monogra- fiju tokom svog života. Ove naučne rasprave
pružaju dokaze da je akademik sprovodio istraživanja u oblasti analize i već objavljenih informacija. Mono
-
grafija obično donosi novi smisao predmetu pisanja, a može da sadrži i istraživanja o toj oblasti. Obično samo
jedan autor stoji iza monografije, iako dva akademika mogu da sarađuju ukoliko su sprovodili istraživanje
zajedno. Monografija se objavljuje samo jednom, to je opšte pravilo, osim ako nije deo nekog udžbenika.
Veoma retko će se za monografiju propisati malo veći tiraž. Zbog malog broja tiraža, u roku od nekoliko godina
objavljivanja može biti teško dobiti primerak monografije (Smith, 2011).
Povezivanje monografije je proces tokom koga se one povezuju u dugotrajne korice. Koristi se čvrst povez
obložen tkaninom, a sa unutrašnje strane se stavlja predlist. Upotrebljavaju se samo materijali koji su dovolj
-
no jaki (Yale University Library, 2010).
seminarski rad:
Završna grafička obrada
- 5 -
studenti: Marijana Vlaović f1274
Katarina Šmit f1269
1.2. Materijali za izradu monografije
Knjižni blok
1.2.1 Kunstdruk papir
Kunstdruk je obostrano premazni papir (slika 1). Premazni papiri su grupa papira, čija je površina oplemen
-
jena premazom s jedne ili obe strane (Wikipedia, 2011). Premaz se sastoji od pigmenata, sredstava za vezanje
i drugih hemikalija, koje su potrebne za dobra svojstva premaza. Na površinu papira premaz se može nanositi
izvan stroja za izradu papira, ili u toku procesa proizvodnje papira. Uređaji za premaz obično su ugrađeni u
deo za sušenje. Premazni papiri mogu imati niski nanos premazne mase (3-14 g/m²) i koriste se za manje
zahtevne štampane proizvode (reklamne brošure) ili visoki nanos premazne mase (20 -> 40 g/m² na jednoj
strani papira) kod visokokvalitetnih papira za štampanje ilustracionih knjiga, kalendara, brošura. Koristi se
za štampanje visokovrednih fotografija i višebojnih ilustracija. Premazuje se mineralnim materijalima. Mora
da bude jako satiniran i da ima visok sjaj. Premazni papir je onaj koji je obložen da bi se postigle određene
karakteristike, uključujući težinu, površinski sjaj, glatkoću. Neke negativne strane oostrano premaznih papira
su to da se teže lepe, teže se savijaju, boja se sporije upija, lakše se razmazuje. Premazni papiri su: papiri za
umetničku štampu, kromopapiri i kartoni, samokopirajući papiri, šareni papiri, sjajni i mat papiri (Kosić, 2008).
Kaolinit ili kalcijum karbonat se koriste kao premazi za dobijanje papira za štampanje visokog kvaliteta, koji
se koristi u industriji ambalaže i u časopisima. Sloj za premazivanje takođe može da sadrži hemijske aditive,
kao što su disperzna sredstva, smole, PE: da daju osobinu otpornosti na vodu i čvrstoću papiru, kao i za zaštitu
od ultraljubičastog zračenja (Demand Media, Inc., 2011).
Neki izvori navode da se ovaj papir kreće u gramaturama od 80 do 130 g/m
2 ,
a drugi da taj raspon kreće
od 70 g/m
2
.
Najtipičniji premazni papir, po drugom izvoru, ima gramaturu 70 g/m
2
. Ta težina papira se obično
koristi u časopisima. Debljina papira od 80 g/m
2
je standardna. Teži papiri (100 i 120 g/m
2
) su idealni za
razglednice, postere ili bilo koji proizvod koji treba da izdrži neko habanje.
slika 1. Kunstdrik papir
seminarski rad:
Završna grafička obrada
- 7 -
studenti: Marijana Vlaović f1274
Katarina Šmit f1269
Preporuke za broj boda u zavisnosti od visine knjižnog bloka:
● do 120 cm maksimalno 2 boda,
● do 190 cm najviše 4,
● preko 190 cm najviše 6 boda.
Povećavanjem broj boda povećava se jačina poveza, ali ne linearno. Za dužinu boda postoji preporuka da
ona treba da se nalazi između 7 i 20 mm (najčešće je 12 do 13 mm). Manje ili veće vrednosti za dužinu boda
jednako smanjuju jačinu poveza.
1.2.3 Ukrasna traka
Ukrasna traka (slika 4) je deo knjige koji se postavlja na leđa knjižnog bloka. Danas se koriste dve vrste
ukrasnih traka u evropskoj proizvodnji knjiga. Jedna vrsta traka su one koje se postavljaju ručno, a druga vrsta
traka su mašinski lepljene trake. Pravilno ušivena/zalepljena traka treba da bude i dekorativna i funkciona
-
lna. Dekorativna je jer se obično šije kontrastno obojenim koncem, a funkcionalna, jer treba da ima dovoljnu
jačinu, naročito u slučajevima kada se knjige sa polica povuku upravo za nju da bi se izvukle (Norman, 2010).
slika 3. Tul platno
slika 4. Ukrasne trake
Tul platno (slika 3) je sačinjeno od ispreplitanih tankih niti, ne baš velike gustine. Tul platno se lepi na leđa
knjige ili proizvoda koji se izrađuje, a za funkciju ima da sjedini knjižni blok na leđima, da ne dolazi do nje
-
govog razilaženja. On ima i funkciju i da ojača vezu između knjižnog bloka i korica (City University, London).
