Prva tehnička škola
Kragujevac
PROJEKAT ELEKTRIČNE INSTALACIJE
PROJEKTANT:NIKOLA TODOROVIC III/1-e
DATUM: JUN 2012
Prva tehnička škola
Kragujevac
SADRŽAJ
List 1.
PROJEKTNI ZADATAK.................................................................................................
GRAĐEVINSKA OSNOVA PRIZEMLJA......................................................................

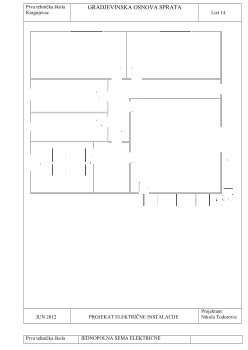

GRAĐEVINSKA OSNOVA SPRATA............................................................................
TEHNIČKI USLOVI.........................................................................................................
TEHNIČKI OPIS...............................................................................................................
PRORAČUN OSVETLJENJA..........................................................................................
PRORAČUN NAZIVNE STRUJE OSIGURAČA I POPREČNOG PRESEKA PROVODNIKA
ZA STAN...........................................................................................................................
PRORAČUN NAZIVANE STRUJE OSIGURAČA I POPREČNOG PRESEKA PROVODNIKA
ZA SPRAT.........................................................................................................................
PRORAČUN NAPOJNOG VODA I PADA NAPONA...................................................
ZAŠTITA OD NAPONA DODIRA..................................................................................
JEDNOPOLNA ŠEMA ELEK. INSTALACIJE PRIZEMLJA.........................................
JEDNOPOLNA ŠEMA ELEK. INSTALACIJE SPRATA...............................................
JEDNOPOLNA ŠEMA RAZVODNOG MESTA I RASPODELE OPTEREĆENJA PO FAZAMA
ZA PRIZEMLJE.................................................................................................................
JEDNOPOLNA ŠEMA RAZVODNOG MESTA I RASPODELE OPTEREĆENJA PO FAZAMA
ZA SPRAT..........................................................................................................................
KONSTRUKTIVNA SKICA RAZVODNE TABLE ZA PRIZEMLJE............................
KONSTRUKTIVNA SKICA RAZVODNE TABLE ZA SPRAT.....................................
VIŠEPOLNA ŠEMA INDIKATORA.................................................................................
ELEK. ŠEMA TROFAZNOG DVOTARIFNOG BROJILA..............................................
FIDOVA SKLOPKA...........................................................................................................
SPECIFIKACIJA MATERIJALA.......................................................................................
Projektant:
JUN 2012
PROJEKAT ELEKTRIČNE INSTALACIJE
Projektant:
Nikola Todorovic
Prva tehnička škola
Kragujevac
TEHNIČKI USLOVI
List 3.
1. Ovi tehnicki uslovi su sastavni deo projekta za iazradu instalacije i kao takvi obavezni su za
izvovodjenje pri njenoj izradi.
2. Celokupna instalacija, kao i materijal upotrebljen za izradu, mora odgovarati propisima JUS-a.
3. Instalacija se mora obavezno izvoditi prema planu,proracunu,razvodnoj semi I ovim tehnickim
uslovima.
4. Vodoravno polaganje provodnika treba da bude 0,30 m ispod granice, a najmanje 2 m od vode.
5. Kod pravolinijskog polaganja instalacije za jaku i slabu struju Raspored je sledeci: (od tavanice)na 30
cmjake struje, na 10 cm telefon.Telefonska linija mora se polagati 20 cm iznad linije za jaku struju.
6. Grananje i nastavljanje provodnika moze se vrsiti u razvodnim kutijama dimenzija dovoljnih da se u
njih mogu staviti veze provodnika.Zabranjeno je vrsiti nastavljanje izvan razvodne kutije.
7. Na mestima gde su izlozeni mehanickim ostecenjima, vodovi moraju imati mehanicku zastitu.
8. Gde se instalacija izvodi provodnicima sa izolacijom od PVC mase, provodnici se moraju postaviti
neposredno na nemalterisane zidove.
9. Provodnici PP pricvrscuju se na zid pomocu obujmica od izolacionog materijala, odnosno pomocu
nalepnica od gipsa i to u razmacima najvise do 25 cm tako da provodnici dobro legnu na zid.
10.
Provodnici PP mogu se polagati samo po pravoj crti i to vertikalno i horizontalno.Polaganje po
kosoj crti je zabranjeno.
11.
Pri paralelnom polaganju 2 mm vise PP provodnika, razmak mora biti 10 mm.
12.
Zastitni sloj maltera iznad vode ne sme biti veci od 6 mm s obzirom da je najpovoljnija ukupna
debljina maltera 13 mm.
13.
Medjusobno odvajanje i spajanje provodnika mora se vrsiti samo u razvodnim kutijama pomocu
stezaljki.
14.
Specijalna plitka kutija treba da je od izolacionog materijala.Ona s obzirom na njihovu visinu od
13 mm polaze se po pravilu na nemalterisan zid da bi njihova ivica bila u ravni sa omalterisanim
zidom.
15.
Prekidaci i prikljucnice postavljaju se u kutije.delovi prekidaca i prikljucnica su od izolacionog
materijala.
16.
U svakom strujnom kolu nulti vod se mora razlikovati od faznog tj. njegov provodnik mora biti u
boji (plava)jer nulti vod nije osiguran.Provodnik za uzemljenje je zuto-zelene boje.
17.
Svi prekidaci i tasteri moraju se postaviti na 1,5 m..Uticne kutije u kuhinjama 1,1 m, a u sobama
na 0,3 m.Prekidaci de postavljaju nazidove kraj vrata i to na strani na kojoj se otvaraju.
18.
Postavljanje prekidaca i svetiljki obavlja se posle zavrsnog malterisanja zidova.
19.
Donja ivica nezatvorenih razvodnih tabli mora biti najmanje 2 m od poda.
20.
Suko uticne kutije moraju imati zastitni kontakt spojen sa provodnicima za uzemljenje.
21.
U horizontalnom pravcu moraju biti udaljeni od kade u kupatilu najmanje 0,6 m.
22.
Prikljucnice u kupatilumoraju biti sa zastitnim kontaktom i poklopcem, a postavljaju se na 1,5m od
poda.
23.
Nije dozvoljeno voditi provodnik kroz kupatilo , jer napajaju potrosace u drugim prostorijama.
24.
Svetiljke u kupatilu moraju biti zasticene od prskajuce vode.
25.
U kupatiu treba medjusobno povezati sve metalne delove koji ne pripadaju elektricnoj instalaciji.
26.
Sve metalne delove potrosaca i elektricne uredjaje koji u slucaju kvara mogu doci pod napon i koji
se mogu dodirnuti treba zastititi od previsokog napona dodira.
27.
Na osiguracima moraju biti jasne oznake prema JUS standardu.
28.
Prikljucnice faznih, neutralnih i zastitnih vodova moraju biti uradjeni tako da je moguce lako
raspoznati kojem strujnom kolu pripadaju.
29. Investitor je duzan da tokom cele gradnje obezbedi strucan nadzor nad izvodjacima radova.
30. Po završetku izgradnje prilikom pušanja u pogon objekta, izvršiti ispitivanja i probni rad.
JUN 2012
PROJEKAT ELEKTRIČNE INSTALACIJE
Projektant:
Nikola Todorovic
Prva tehnička škola
Kragujevac

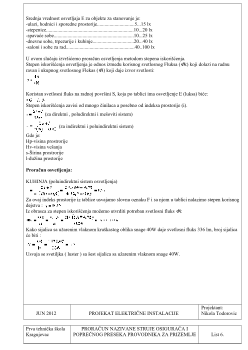

TEHNIČKI OPIS
List 4.
Srednja vrednost osvetljaja E za objekte za stanovanje je:
-ulazi, hodnici i sporedne prostorije..............................5...15 lx
-stepenice......................................................................10...20 lx
-spavaće sobe................................................................10...25 lx
-dnevne sobe, trpezarije i kuhinje.................................20...40 lx
-saloni i sobe za rad.......................................................40..100 lx
U ovom slučaju izvršićemo proračun osvetljenja metodom stepena iskorišćenja.
Stepen iskorišćenja osvetljenja je odnos između korisnog svetlosnog Fluksa (
k) koji dolazi na radnu
ravan i ukupnog svetlosnog Flekas (
i) koji daje izvor svetlosti:
Koristan svetlosni fluks na radnoj površini S, koja po tablici ima osvetljenje E (luksa) biće:
Stepen iskorišćenja zavisi od mnogo činilaca a posebno od indeksa prostorije (i).
(za direktni , poludirektni i mešoviti sistem)
(za indirektni i poluindirektni sistem)
Gde je:
Hp-visina prostrorije
Hv-visina vešanja
s-Širina prostrorije
l-dužina prostorije
Proračun osvetljenja:
KUHINJA (poluindirektni sistem osvetljenja)
Za ovaj indeks prostorije iz tablice usvajamo slovnu oznaku F i sa njom u tablici nalazimo stepen korisnog
dejstva :
Iz obrasca za stepen iskorišćenja možemo utvrditi potreban svetlosni fluks
i:
Kako sijalica sa užarenim vlaknom kruškastog oblika snage 40W daje svetlosni fluks 336 lm, broj sijalica
će biti :
Usvaja se svetiljka ( luster ) sa šest sijalica sa užarenim vlaknom snage 40W.
JUN 2012
PROJEKAT ELEKTRIČNE INSTALACIJE
Projektant:
Nikola Todorovic
Prva tehnička škola
Kragujevac
PRORAČUN NAZIVANE STRUJE OSIGURAČA I
POPREČNOG PRESEKA PROVODNIKA ZA PRIZEMLJE List 6.
