Projekat električnih postrojenja

Prva tehnička škola
Kragujevac

PROJEKAT ELEKTRIČNIH POSTROJENJA

Ime i prezime:

Nikola Todorovic

Profesor:

Gordana Vasiljevic

06.MAJ 2013

Prva tehnička škola
Kragujevac

PROJEKAT IZ ELEKTRIČNIH POSTROJENJA

List 1.

TEKSTUALNO-RACUNSKI DEO:



SADRZAJ



PROJEKTNI ZADATAK



TEHNICKI OPIS



PRORACUN KRATKOG SPOJA SA IZBOROM ELEKTRICNE OPREME



PRORACUN UZEMLJENJA

GRAFICKA DOKUMENTACIJA



JEDNOPOLNA SEMA POSTROJENJA



TROPOLNA SEMA POSTROJENJA



DISPOZICIJA POSTROJENJA



IZGLED PRESEKA CELIJE



PLAN UZEMLJENJA



PLAN ELEKTRICNE ISNSTALACIJE OSVETLJENJA



PLAN TEMELJA POSTROJENJA



Projektni zadatak

Na bazi priloženih podataka izraditi projekat transformatorskog postrojenja 10/0,4kV
snage transformatora 250kVA

Tip postrojenja .......krajnje........................................
Namena postrojenja ...........distributivno..............................
Snaga kratkog spoja ............Sv=400MVA...........................
Broj izvoda na visokonaponskoj strani ..........po katalogu................................
Broj izvoda na niskonaponskoj strani .........2 + javna rasvete.........................
Specificna otpornost tla ............φ=79Ωm Rz=2,5Ω..............

Projektom obuhvatiti sledeću dokumentaciju

MAJ 2013.GOD.

SADRŽAJ

Projektant:
Nikola Todorovic

MAJ 2013.GOD.

Tehnički opis

Nikola Todorovic
IV

Prva tehnička škola
Kragujevac

PROJEKAT IZ ELEKTRIČNIH POSTROJENJA

List 3.

OPSTA DISPOZICIJA

Transformatorska stanica predstavlja objekat u kome se obezbedjuje prostor za smestaj opreme visokog
i niskog napona i energetskog transformatora. Prostor za energetski transformator je razdvojen od
prostora sa opremom visokog i niskog napona pregradjenim zidom. Predgradni zid se ne postavlja do
vrha plafona iz razloga boljih uslova hladjenja.
Transformator je u istoj ravni sa opremom visokog i niskog napona, a postavlja se na nosace od celicnih Y
profila. U slucaju da se zahteva smanjenje buke transformator se moze postaviti na posebno postolje i uz
elasticne veze na transformatoru mogu znacajo smanjiti buku. Prostor ispod poda transformatora
omogucava povezivanje kablova, a a pristup u ovaj prostor ostavruje se krozotvore koji se zatvaraju
rebrastim limovima. Ventilacioni otvori omogucavaju prirodnu vazduha za hladjenje transformatora.
Ispod transformatora postavlja se limena kada za ulje.
Ispod bloka visokog i bloka niskog napona, obezbedjuje se pogodan prostor za razvodjenje kablova. Za
nesmetano uvodjenje kablova u postrojenje postavi se kablovica sa otvorima najmanje Φ 100 i to
kablovica sa 4 otvora za niskonaonski rad.

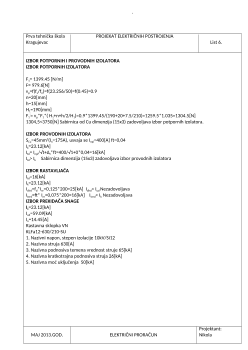

OPREMA VISOKOG NAPONA

Razvodno postrojenje 10kV sastoji se od tri celije fabricke izrade izradjenih od dekapiranog lima sa
zidovima izmedju celija. Dimenzije celija su 700x700x1950 mm za unutrasnju montazu. Celije su
izvedenae kao slobodnostojeci limarski, fabricki i elektricni komplet zavrseno isporucene i ugradjene na
za to predvidjeno mesto. Limeni elementi izradje ni su od kvalitetnog materijala deblljine 2 mm i 3 mm i
zasticeni su dvostrukim premazom boje.
Celija za zastitu trafostanice sadrzi sklopku rastavljac tip KLFa 12-630 / 210-SU kod celija koraka 700 mm
sledecih karakteristika:



Nazivni napon izolacije – 10kV/Si12



Nazivna struja – 630A



Nazivna podnosiva temena struja – 65kA



Nazivna podnosiva kratkotrajna struja – 26kA



Nazivna moc ukljucenja – 50kA

OPREMA NISKOG NAPONA

Postrojenje niskog napona sastoji se od polja za zastitu transformatora izolovanog polja i polja ulicnog
osvetljenja. Postrojenje ce biti uradjeno od slobodnostojecih elemenata spjenih varenjem. Postrojenje je
od direktnog dodira zasticeno limom sa prednje stranea zastita od direktnog dodira u izvedenom polju
predvidjena je letvom za opomenu obojena u crveno. Sabirnice su postavljene na potporne izolatore,
obojene su odgovarajucim bojama, a postojenje je opremljeno i trakom za povezivanje plasta
niskonaponskih kablova sazastitnim uzemljenjem.

TEHNIČKI OPIS

Projektant: Nikola

MAJ 2013.GOD.

Todorovic IV

Prva tehnička škola
Kragujevac

PROJEKAT IZ ELEKTRIČNIH POSTROJENJA

List 4.

UZEMLJENJE

Da bi se izbegao uticaj susnog perioda na pogorsanje provodnosti tla u gornjim slojevima, trakasti
uzemljivac se kombinuje sa cevnim uzemljivacem. Pocinkovane cevi su duzine 3m. Treba izbegavati
nastavljanje uzemljivaca u zemlju. Usvojena duzina trake je 40m.

TRANSFORMACIJA

Transformatorska stanica predvidja ugradnju jednog transformatora snage 400kVA, prenosnog odnosa
10/0.4kV. Transformator je uljni sa prirodnom cirkulacijomulja i vazduha za hladjenje, a opremljen je
Buholc releom i kontaktnim termometrom. Povezivanje transformatora sa opremom viskokog napona
ostavreno je jednozilnim kablovima.

ELEKTRICNO OSVETLJENJE

Elektricno osvetljenje izvesti kablovima PGP sa svetiljkama 100W za montazu na zid. Dve sijalice su
postavljene u manipulacionom hodniku opreme 10kV i 0.4kV dok su treca i cetvrta na zidu iznad
transformatora. Sve sijalice se ukljucuju pomocu prekidaca na zidu pored ulaznih vrata u manipulativne
prostore trafostanice.

TEHNIČKI OPIS

Projektant: Nikola
