VISOKA ŠKOLA TEHNIČKIH STRUKOVNIH STUDIJA
ČAČAK
SPECIJALISTIČKE STRUKOVNE STUDIJE
SEMINARSKI RAD
Predmet: Projektovanje električnih instalacija i osvetljenja
Projekat rasvete saobraćajnice
Student: Profesor:
Milosav Vučićević Dr Dragan Brajović
Broj indeksa: 29/16-s
Čačak 2017.
Projektnim zadatkom se traži da uz primenu važećih normativa i propisa uradi
projekat rasvete saobraćajnice prema sledećim podacima
Opšti podaci
INVESTITOR: Opština Gornji Milanovac
OBJEKAT: Rasveta saobraćajnice
NAZIV PROJEKTA: Projekat rasvete saobraćajnice
MESTO GRADNJE: Gornji Milanovac
GODINA POČETKA RADOVA: 2017
GODINA ZAVRŠETKA RADOVA: 2017
PROJEKTANT: Milosav Vučićević
IZVOĐAČ RADOVA:
Tehnički podaci
Na osnovu situacionog plana i projektnog zadatka uraditi Glavni projekat rasvete puta za
mešoviti saobraćaj. Put je međugradskog karaktera koji spaja Gornji Milanovac sa Čačkom, ali
predmet ovog projekta je deo puta koji prolazi kroz stambeno naselje u dužini od 800m. Put ima
dve saobraćajne trake, za odvijanje saobraćaja u oba smera, širine po 3.5m.
Zbog važnosti puta i povećanog protoka saobraćaja isprojektovati rasvetu tako da njeni
parametri zadovoljavaju ovakav tip saobraćajnice.
Svetiljke projektovati da budu izrađene u minimalnoj zaštiti IP54.
Snagu svetlosnih izvora i broj svetiljki odrediti fotometrijskim proračunom tako da
srednji nivo sjajnosti bude u skladu sa važećim propisima i standardima tj minimalno 0.5cd/m
2
(Tip saobraćajnice ME5).
Stubove za rasvetu puta predvideti od pocinkovanih cevi, odgovarajućeg prečnika i
debljine zida, boje koju odredi investitor. Broj i raspored stubova odrediti fotometrijskim
proračunom.
Napajanje rasvete izvesti podzemnim kablom iz trafostanice koja napaja obližnja
domaćinstva a nalazi se 40m od puta.
Uključivanje rasvete izvodiće se pomoću fotoreleja smeštenog u trafostanici, a merenje
utrošene električne energije meriće se brojilom smeštenim takođe u trafostanici.
Gornji Milanovac, avgust 2017.god.
Investitor: Opština Gornji Milanovac
_______________
2.1. POPIS PRIMENJENIH TEHNIČKIH PROPISA I STANDARDA
Pravilnik o tehničkim normativima za električne instalacije niskog napona (Sl. list SFRJ,
br.53/08, izmene i dopune Sl. list SFRJ br.54/88 i Sl. list SRJ br.28/95),
Jugoslovenski standardi-Električne instalacije niskog napona-JUS N.B2.741,
3
Jugoslovenski standardi-električne instalacije u zgradama-JUSN.B2.742,743.752,
Jugoslovenski standardi-Niskonaponski osigurači-JUS N.E5 205,206,
JUS N.B2.730 Električne instalacije u zgradama-Opšte karakteristike i klasifikacija,
JUS N.B2.741 Električne instalacije u zgradama.Zahtevi za bezbednost-Zaštita od
električnog udara,
JUS N.B2.742 Električne instalacije u zgradama. Zahtevi za bezbednost-Zaštita od
toplotnog dejstva,
JUS N.B2.743 Električne instalacije u zgradama. Zahtevi za bezbednost-Zaštita od
prekomernih struja,
JUS N.B2.751 Električne instalacije u zgradama. Izbor i postavljanje el. opreme u
zavisnosti od spoljašnjih uticaja,
JUS N.B2.752 Električne instalacije u zgradama. Električni razvod-Trajno dozvoljene
struje,
JUS N.B2.754 Električne instalacije u zgradama-Uzemljenje i zaštitni provodnici,
JUS N.B2.762 - Merenje otpora uzemljivača,
JUS N.B2.763 - Merenje impedanse petlje kvara.

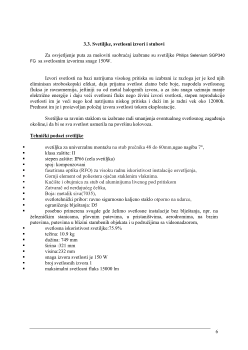

3. TEHNIČKI OPIS
3.1. Rasveta saobraćajnice
Pri projektovanu rasvete saobraćajnica početni uslov je da odredimo odgovarajuću
situaciju osvetljenja koja zavisi od:
