VIŠA TEHNI
Č
KA ŠKOLA
UŽICE
D I P L O M S K I R A D
PROJEKTOVANJE ALATA
ZA IZRADU ISTISKIVANJEM
TELA PREKIDAČA ULJA ZA SISITEM
PODMAZIVANJA MOTORA AUTOMOBILA
Student : Mentor :
Filipović Jovan Dragoljub Drndarević
0
NAMENA I FUNKCIJA ULJNOG PREKIDAČA
1
Usled dejstva visokog pritiska metal se dovodi u stanje plastičnog tečenja,
pri čemu podleže zakonima hidromehanike
Prednosti ove vrste obrade su :
bolje mehaničke karakteristike jer su vlakna neprekinuta.pred
sav materjal koji se koristi, upotrebljava se za deo koji se proizvodi
mogu se izraditi delovi za koje bi drugim načinom izrade bilo potrebno
više radnih operacija.
idealna za velikoserijski i masovni tip proizvodnje.
Razlikuju se :
Primarna obrada
Sekundarna obrada
Tri postupka prerade, i to :
Protivsmerno istiskivanje
Istosmerno istiskivanje
Kombinovano istiskivanje
TEHNOLOGIČNOST
način iznalaženja uslova koji dovode do najboljih rešenja
razmatranog problema pod datim okolnostima.
minimalnih troškova
maksimalne proizvodnosti
jednostavnost izrade.
postoje zaobljenja i nagibi koji olakšavaju vađenje otpreska iz kalupa
jednim hodom mašine proizvode se delovi složenog oblika
velika tačnost izrade
visoki mehanički kvaliteti i manju težinu
.

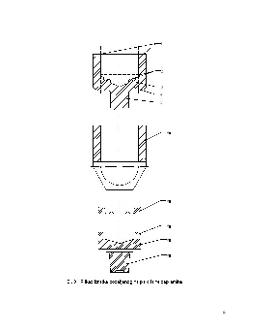

POSTUPAK IZRADE
3
DIMENZIJE I OBLIK PRIPREMKA, POLAZNI MATERIJAL
Za materjal obrade uzet je čelik Č. 1121.
Dimenzije pripremka se određuju iz uslova jednakosti zapremina gotovog
izratka i odabranog polaznog materijala.
S obzirom na geometriski oblik i dimenzije izratka, te zahteve postupaka
obrade, polazni oblik će biti vučeni šipkasti čelik kružnog poprečnog preseka
d = 24 mm, vučen u tolerancijskom polju h11 ( sl. 2 )

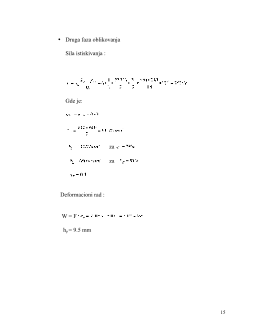

Visina pripremka se izračunava iz uslova:
V
0
= V
gde je: V
- zapremina izratka
4
