Шеста проектна задача:
ПРОЕКТИРАЊЕ НА РАЗВОДНА ПОСТРОЈКА 110/10 kV
Проектна задача по предметот:
Проектирање на електроенергетски објекти
Скопје, 2017
Да се изработи решение за диспозиција на опремата во ТС
110
/
10 kV
според
принципиелната еднополна шема прикажана на сликата.
УНИВЕРЗИТЕТ “СВ. КИРИЛ И МЕТОДИЈ”-СКОПЈЕ
ФАКУЛТЕТ ЗА ЕЛЕКТРОТЕХНИКА И
ИНФОРМАЦИСКИ ТЕХНОЛОГИИ - СКОПЈЕ
114/2013
Ивона Ефремова
Page 2
Структурата на ќелиите на нисконапонската страна е следна:
- две доводни (трафо) ќелии,
- една спојна ќелија,
- една мерна ќелија,
- една ќелија за приклучување на трансформатор за сопствени потреби,
- една ќелија за приклучок на кондензаторска батерија и
- 14 изводни (кабловски) ќелии поделени во две групи.
Во рамките на проектната задача да се прикаже:

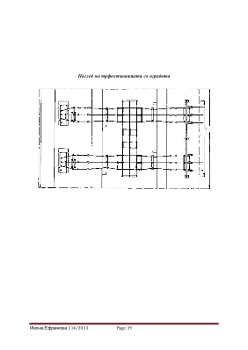

1. Цртеж на основата на трафостаницата, заедно со оградата;
2. Еден пресек на доводното поле (до
110 kV
- та собирница);
3. Комплетна еднополна шема на трафостаницата
110
/
10 kV
, на која ќе биде
напишана избраната опрема, ќе биде означена употребената заштита и мерење;
Да се изврши избор на:
а) Пресек на собирницата
110 kV
и собирницата на напон
10 kV
.
Избраните пресеци да се проверат во однос на динамичките и термичките напрегања во
режим на куса врска.
б) Комплетната комуникациона опрема (прекинувачи и раставувачи), мерна
опрема (струјни мерни трансформатори и напонски мерни трансформатори),
одводници на пренапони, осигурувачи, пресеци на кабли и друга опрема употребена во
разводната постројка.
114/2013
Ивона Ефремова
Page 4
Според дадениот проект предвидено е разводната постројка 110 kV да се состои од три
полиња: едно далекуводно приемно поле, два система на собирници и две трафо
полиња.
Далекуводното поле содржи:
-
Затезни изолаторски вериги за прифаќање на проводниците од ДВ 110 kV и
проводниците од струјно проводната делница;
-
Потпорни изолатори;
-
Вентилни одводници на пренапон за секоја фаза;
-
Струјно проводна делница;
-
Проводни изолатори за влез во објектот;
-
Заземјувач на далеководот;
-
Линиски раставувачи;
-
Струјни и напонски мерни трансформатори за соодветно мерење и заштита;
-
Прекинувач на моќност;
-
Собирнички раставувачи (по еден за двата система на собирници).
Трафо полето содржи:
-
Три еднополни собирнички раставувачи;
-
Прекинувач на моќност;
-
Струјни и напонски мерни трансформатори;
-
Енергетски трансформатор;
-
2 одводника на пренапон еден пред трансформаторот друг во ѕвездиштето за негово
штитење.
Трансформација
Енергетските трансформатори ќе бидат поставени на шини за движење и ќе бидат
сместени во специјално наменети простории за нив (трафо боксови) во склоп на
трафостаницата. Под ТР се прави дренажна јама која има капацитет да го собере
маслото при хаварија на ТР.
Енергетските трансформатори се со преносен однос 110/10.5 kV со моќност 31.5MVA
и шема на поврзување Ynd5, тип 1 TPR 31500-123’’’.
114/2013
Ивона Ефремова
Page 5
Врска меѓу трансформаторите 110/10 kV и разводната постројка 10 kV
Врската помеќу енергетските трансформатори 110/10 kV и разводната постројка се
изведува со шински проводник кој преку проводен изолатор се внесува во зградата на
10 kV-ната постројка.
Разводна постројка 10 kV
1. Диспозиција на РП 10 kV
Изведена е како затворен тип во зградата со приземје и прв спрат, во приземните
простории ќе биде сместен кабловскиот развод и регалите за носење на 10 kV кабли,
регали за комадно сигналните кабли и акумулаторските батерии како и просторија за
резервни делови. На спратот се сместуваат 10 kV ќелии со два система на собирници
поделени во две групи.
2. 10 kV ќелии
Ќелиите да бидат изработени од челичен лим кој е електростатски обоен. Тие треба да
се слободностоечки, со пристап од предната страна, а од задната страна со попречна
заштита од електричен лак. На предната страна треба да се наоѓа релејниот ормар во
кој се сместени редните клеми за командно-сигналните кабли, мерни инструменти,
сигнални сијалички и друго.
3. Собирници
Собирниците на 110 kV постројка се изработени од бакарни цевки.
Собирниците на 10 kV постројка се изработени од профилиран бакар обоени со
различна мрсна боја (најчесто зелена, жолта, црвена) за секоја фаза поединечно и
поставени се на потпорни изолатори.
4. Командување и сигнализација
Командувањето се врши со еднонасочен напон кој се добива од исправувачи и од
акумулаторски батерии. Со прекинувачите се ракува рачно или далечински.
Раставувачите на 110 kV се со електромоторен погон освен ножевите за заземјување
кои се на рачен погон.
Помеѓу прекинувачите и раставувачите е предвидена електрична блокада која го
запазува редоследот на вклучување на раставувачите да биде секогаш пред вклучување
на прекинувачите, а при исклучување редоследот е обратен. Со ова се минимизира
човечката грешка и можните хаварии и материјални штети. Моменталната вклопна
состојба на прекинувачите и раставувачите ќе се прикажува со индикатори на положба
поставени на самата ќелија, на командната табла и далечински со визуелен приказ на
SCADA во диспечерскиот центар.
