Ф
АКУЛТЕТ ТЕХНИЧКИХ НАУКА
О
ДСЕК ЗА ПРОИЗВОДНО МАШИНСТВО
П
РОЈЕКТОВАЊЕ ТЕХНОЛОГИЈЕ ТЕРМИЧКЕ ОБРАДЕ
П
РОРАЧУН СОНИХ КУПАТИЛА
П
РИРЕДИО
:
А
ЛЕКСАНДАР
М
ИЛЕТИЋ
Н
ОВИ
С
АД
,
2011
Пројектовање технологије термичке обраде
©Лабораторија за термичку обраду
1 |
С т р а н а
САДРЖАЈ
1
УВОД ................................................................................................................................................................. 2
2
КОНСТРУКЦИЈА СОНОГ КУПАТИЛА .................................................................................................................. 4
2.1
К
УПАТИЛА СА СПОЉАШЊИМ ЗАГРЕВАЊЕМ
......................................................................................................... 4
2.2
К
УПАТИЛА СА УНУТРАШЊИМ ГРЕЈАЧИМА
............................................................................................................ 5

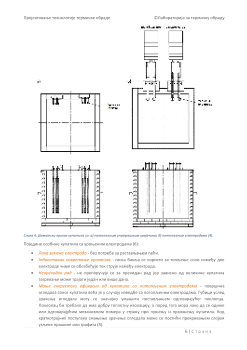

2.3
К
УПАТИЛА СА УРОЊЕНИМ ЕЛЕКТРОДАМА
........................................................................................................... 5
2.4
К
УПАТИЛА СА ПОТОПЉЕНИМ ЕЛЕКТРОДАМА
....................................................................................................... 7
2.5
Т
РАЈНОСТ СОНОГ КУПАТИЛА
............................................................................................................................. 8
3
ОДРЕЂИВАЊЕ ВРЕМЕНА ТРАЈАЊА ЦИКЛУСА.................................................................................................. 9
4
УКУПАН УТРОШАК ТОПЛОТЕ ...........................................................................................................................10
5
ЕНЕРГЕТСКИ БИЛАНС .......................................................................................................................................11
Пројектовање технологије термичке обраде
©Лабораторија за термичку обраду
3 |
С т р а н а
отпуштање
- обавља се у мешавинама нитрата/нитрита које се топе на температурама од
око 140 до 600 °C. Неутралне хлоридне соли могу се користити за отпуштање мањих делова и
лакших шаржи уколико се отпуштање обавља на температурама изнад 600 °C.
нитрирање
- азот за нитрирање у течном средству добија се из соли заснованих на цијаниду.
Процес нитрирања обавља се на температури 510-580 °C у трајању од око 4 часа.
цементација
- као и у случају нитрирања, угљеник за наугљеничавање добија се из соли која
садржи цијанид. Процес се обавља на температурама 850-950 °C.
карбонитрирање
- процес обогаћивања површинског слоја материјала угљеником и азотом.
За овај вид термичке обраде могу се употребљавати цијанати који нису штетни за околину
као цијаниди.
Предности примене соних купатила су:
велик коефицијент преноса топлоте, висока брзина загревања, велика продуктивност
-
загревање у соним купатилима одвија се три до четири пута брже у односу на остале начине
загревања (зрачење, конвекција у гасовима). На слици Слика 1Слика 1 приказано је поређење
брзине загревања у различитим условима.
Слика 1: Брзина загревања челичног цилиндра (CK40) при различитим условима загревања (3).
равномерна расподела температура у купатилу - уједначено загревање
- Као последица
уједначеног загревања настанак пукотина, кривљење и пуцање комада се ређе јављају.
Приликом урањања комада растопљена со се стврдњава на површини комада и изолује га
док површина не достигне температуру топљења соли чиме се смањују топлотни шокови.
смањена деформација комада
- деформације су мање због дејства потисне силе соли (нпр.
радни комад који тежи 5 kg у ваздуху тежи само 1,5 kg у растопљеној соли).
заштита површине од оксидације и разугљеничавања
- површина комада заштићена је од
оксидације у току процеса термичке обраде јер се ваздух потискује током урањања. Након
урањања, танак слој соли на комаду штити метал од оксидације.
свестраност
- постоји могућност делимичног урањања комада, променљиво време трајања
поступка термичке обраде за различите комаде, убацивање и вађење комада из купатила у
било ком тренутку времена.
прецизна контрола
- тачност одржавања температуре соног купатила.
могућност аутоматизације
- у случају великосеријске производње постављањем робота за
руковање радним комадима могуће је постићи високу ефикасност преноса делова, чиме се
повећава продуктивност и смањују трошкови. Међутим, недостатак представља чињеница да
се процес пуњења и пражњења соног купатила не може аутоматизовати.
