Visoka škola tehničkih strukovnh studija Čačak
PRAKTIKUM IZ ELEMENATA EES-a
Tema:
Rastavljači
Profesor:
Student:
Dojčilo Sretenović Darko Milovanović 127/14
Čačak
,
jun 2017
2
Sadržaj
Uvod........................................................(3)
Izbor i provera rastavljača…...................(5)
Načini izvodjenja rastavljača...................(7)
Upravljanje rastavljačima……………...(14)

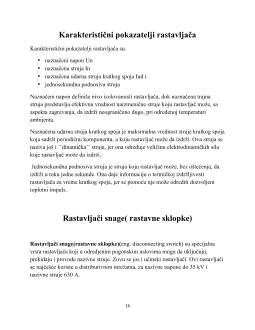

Karakteristični pokazatelji rastavljača…(14)
Rastavljači snage……………………….(15)
Zaključak………………………………..(19)
Literatura………………………………..(21)
4
Transformator u praznom hodu
Un(kV)
6
10
20
30
Sn(kVA)
400
315
250
250
Io(A)
6
3
1,25
1
Opterećeni transformator
Un(kV)
6
10
20
30
S(kVA)
75
50
50
60
In(A)
7
3
1,5
1
Treba naglasiti da je za mogućnost isključenja transformatora u
praznom hodu
merodavna veličina struja magnetisanja. Struja magnetisanja može za manje
transformatore, do 250 kVA, iznositi 3% do l2 %, a za veće, od 250 kVA do 1600
kVA, od 2% do 10% nazivne struje. Radi toga je neophodno poznavati veličinu
struje magnetisanja prilikom donošenja odluke o isključenju transformatora u
praznom hodu. Pri isključenju potrebno je osim toga voditi računa o naponu na
stezaljkama transformatora, jer s povišenjem napona raste i struja magnetisanja.
Podaci o mogućnostima isključenja pomoću rastavljača vrede samo za rastavljače
koji su montirani tako da noževi u uklopljenom stanju stoje vertikalno, jer se tada
postiže najbolje gašenje luka. Naročitu pažnju prilikom prekidanja struje
rastavljačem treba obratiti na pogon za otvaranje kontakata, jer mora biti osigurano
brzo otvaranje, što nije uvek slučaj ako se radi o pogonu s polugama. Prekidanje
struje ne sme se vršiti rastavljačima koji nemaju istovremeno otvaranje kontakata
sve tri faze.
Jedan je od uslova dobrog funkcionisanja rastavljača da se ne otvori u slučaju
kratkog spoja. To se postiže njegovom ispravnom konstrukcijom i izbegavanjem
nepovoljnog priključka spojnih vodova koji bi mogli prouzrokovati otvaranje
rastavljača. Sila na nož rastavljača je veća, što je udaljenost od vodiča manja i što
je struja kratkog spoja veća.
5
Rastavljači mogu osim glavnih kontakata da imaju i noževe za uzemljenje koji
služe za uzemljenje nadzemnih ili podzemnih vodova posle isključenja. Takvi
rastavljači se zovu
zemljospojnici
.
Zemljospojnik je mehanički rasklopni aparat koji služi za spajanje delova strujnog
kola sa zemljom i on može neko propisano vreme da izdrži struju kratkog spoja ali
ne sme da provodi struju pri normalnim uslovima rada. Kada se u postrojenju radi,
on je uvek zatvoren. Glavni kontakti i noževi za uzemljenje su mehanički povezani
tako da se noževi za uzemljenje ne mogu zatvoriti ako su glavni kontakti
rastavljača zatvoreni a glavni kontakti se ne mogu zatvoriti ako su zatvoreni noževi
za uzemljenje.
Rastavljači za veće napone su obično tako spojeni da se uključenje i isključenje
vrši u sve tri faze istovremeno a kod rastavljača za napone do 10kV u
postrojenjima male snage moguće je uključenje i isključenje svake faze posebno.
Takvi rastavljači upotrebljavaju se samo u najmanjim postrojenjima
.Upravljanje rastavljačima može biti ručno (izolacionom motkom ili ručicom se
deluje na polugu koja pokreće osovinu rastavljača; mora se doći do rastavljača),
pneumatsko (kompresovani vazduh deluje na klip cilindra koji pokreće osovinu
rastavljača; može se upravljati daljinski iz komandne prostorije pomoću
elektropneumatskih ventila) ili na elektromotorni pogon (pokreće ih elektromotor i.
Moze se upravljati daljinskim iz komandne prostorije).
7

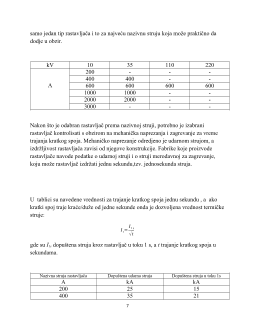

samo jedan tip rastavljača i to za najveću nazivnu struju koja može praktično da
dodje u obzir.
kV
10
35
110
220
A
200
-
-
-
400
400
-
-
600
600
600
600
1000
1000
-
-
2000
2000
-
-
3000
-
-
-
Nakon što je odabran rastavljač prema nazivnoj struji, potrebno je izabrani
rastavljač kontrolisati s obzirom na mehanička naprezanja i zagrevanje za vreme
trajanja kratkog spoja. Mehaničko naprezanje odredjeno je udarnom strujom, a
izdržljivost rastavljača zavisi od njegove konstrukcije. Fabrike koje proizvode
rastavljače navode podatke o udarnoj struji i o struji merodavnoj za zagrevanje,
koju može rastavljač izdržati jednu sekundu,tzv. jednosekunda struja.
U tablici su navedene vrednosti za trajanje kratkog spoja jednu sekundu , a ako
kratki spoj traje kraće/duže od jedne sekunde onda je dozvoljena vrednost termičke
struje:
I
t
=
I
1
s
√
t
gde su
I
1s
dopuštena struja kroz rastavljač u toku 1 s, a
t
trajanje kratkog spoja u
sekundama.
Nazivna struja rastavljača
Dopuštena udarna struja
Dopuštena struja u toku 1s
A
kA
kA
200
25
15
400
35
21
