Tema: Rastavljači
Student: Sanja Stanković 14164
2
Sadržaj
Uvod.......................................................(3)

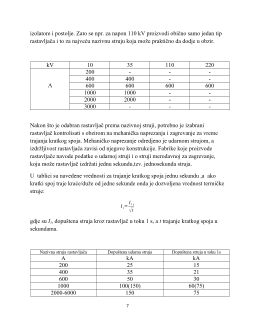

Izbor i provera rastavljača…..................(6)
Načini izvodjenja rastavljača.................(8)
Upravljanje rastavljačima……………...(15)
Karakteristični pokazatelji rastavljača…(15)
Rastavljači snage……………………….(16)
4
Transformator u praznom hodu
Un(kV)
6
10
20
30
Sn(kVA)
400
315
250
250
Io(A)
6
3
1,25
1
Opterećeni transformator
Un(kV)
6
10
20
30
S(kVA)
75
50
50
60
In(A)
7
3
1,5
1
Medjutim, fabrike koje proizvode rastavljače ne garantuju obično ni toliku
sposobnost rastavljača za prekidanje struje. Treba naglasiti da je za mogućnost
isključenja transformatora u
praznom hodu merodavna veličina struje
namagnetisanja. Struja namagnetisanja može za manje transformatore, do 250
kVA, iznositi 3% do l2 %, a za veće, od 250 kVA do 1600 kVA, od 2% do 10%
nazivne struje. Radi toga je neophodno poznavati veličinu struje magnetisanja
prilikom donošenja odluke o isključenju transformatora u
praznom hodu. Pri
isključenju potrebno je osim toga voditi računa o naponu na stezaljkama
transformatora, jer s povišenjem napona raste i struja magnetisanja. Podaci o
mogućnostima isključenja pomoću rastavljača vrede samo za rastavljače koji su
montirani tako da noževi u uklopljenom stanju stoje vertikalno, jer se tada postiže
najbolje gašenje luka. Naročitu pažnju prilikom prekidanja struje rastavljačem
treba obratiti na pogon za otvaranje kontakata, jer mora biti osigurano brzo
otvaranje, što nije uvek slučaj ako se radi o pogonu s polugama. Prekidanje struje
ne sme se vršiti rastavljačima koji nemaju istovremeno otvaranje kontakata sve tri
faze.
Jedan je od uslova dobrog funkcionisanja rastavljača da se ne otvori u slučaju
kratkog spoja. To se postiže njegovom ispravnom konstrukcijom i izbegavanjem
nepovoljnog priključka spojnih vodova koji bi mogli prouzrokovati otvaranje
rastavljača. Na slici pod a) prikazan je povoljni, a na slici pod b) nepovoljni
položaj priključnih vodova. Sila na nož rastavljača je to veća, što je udaljenost od
vodiča manja i što je struja kratkog spoja veća.
5
Rastavljači mogu osim glavnih kontakata da imaju i noževe za uzemljenje koji
služe za uzemljenje nadzemnih ili podzemnih vodova posle isključenja. Takvi
rastavljači se zovu
zemljospojnici
. Zemljospojnik je mehanički rasklopni aparat
koji služi za spajanje delova strujnog kola sa zemljom i on može neko propisano
vreme da izdrži struju kratkog spoja ali ne sme da provodi struju pri normalnim
uslovima rada. Kada se u postrojenju radi, on je uvek zatvoren. Glavni kontakti i
noževi za uzemljenje su mehanički povezani tako da se noževi za uzemljenje ne
mogu zatvoriti ako su glavni kontakti rastavljača zatvoreni a glavni kontakti se ne
mogu zatvoriti ako su zatvoreni noževi za uzemljenje.
Rastavljači za veće napone su obično tako spojeni da se uključenje i isključenje
vrši u sve tri faze istovremeno a kod rastavljača za napone do 10kV u
postrojenjima male snage moguće je uključenje i isključenje svake faze posebno.
Takvi rastavljači upotrebljavaju se samo u najmanjim postrojenjima.Upravljanje
rastavljačima može biti ručno (izolacionom motkom ili ručicom se deluje na
polugu koja pokreće osovinu rastavljača; mora se doći do rastavljača), pneumatsko
(kompresovani vazduh deluje na klip cilindra koji pokreće osovinu rastavljača;
može se upravljati daljinski iz komandne prostorije pomoću elektropneumatskih
ventila) ili na elektromotorni pogon (pokreće ih elektromotor i može se upravljati
daljinski iz komandne prostorije).
