Realizacija elektroenergetskog objekta

ВИСОКА ШКОЛА ТЕХНИЧКИХ СТРУКОВНИХ СТУДИЈА ЧАЧАК

СПЕЦИЈАЛИСТИЧКЕ СТРУКОВНЕ СТУДИЈЕ

ЕЛЕКТРОТЕХНИКЕ И РАЧУНАРСТВА

- СЕМИНАРСКИ РАД -

ПРЕДМЕТ:

ПРОЈЕКТОВАЊЕ У ЕЛЕКТРОТЕХНИЦИ И

РАЧУНАРСТВУ

ТЕМА:

ПРИКАЗ РЕАЛИЗАЦИЈЕ

ЕЛЕКТРОЕЛЕКТРОЕНЕРГЕТСКОГ ОБЈЕКТА У ЕЛЕКТРО

ДИСТРИБУТИВНОЈ МРЕЖИ

СТУДЕНТ:

ПРЕДМЕТНИ ПРОФЕСОР:

Милосав Вучићевић
број индекса: 29/16-С

др Драган Брајовић

април 2017.год.

У В О Д

Кроз овај семинарски рад желео бих да у једном примеру прикажем поступак изградње

једног ЕЕО (ТС 10/0,4 кВ), који се иначе састоји из више процедура, а у најкраћем то би

изгледало овако :



Припрема изградње електроенергетског објекта (ТС 10/0,4 кВ);



Поступак израде техничке документације;



Верификација техничке документације за изградњу ЕЕО;



Надзор над изградњом ЕЕО;



Прикључење ЕЕО на електродистрибутивну мрежу.

У овом раду приказан је случај када је инвеститор „Електродистрибуција Београд“, али

практично нема већих разлика и када је инвеститор „треће лице“.

1.4.3.

Истраживање локације

1.4.3.1. Служба за припрему и уговарање у сарадњи са Сектором планске енергетике
врши истраживање шире локације ради прикупљања података о могућим
микролокацијама и покретању поступка за прибављање потребне урбанистичке
документације у према Закону о планирању и изградњи и сачињава записник о истраживању
локације.
1.4.4.

Избор микролокације и решавање ИПО

1.4.4.1. На основу података прикупљених у оквиру активности из тачке 1.4.3. и

записника о истраживању локације, Служба за припрему и уговарање обавља следеће :

а) дефинише конкретну микролокацију,
б) идентификује парцелу и власника,

в) прибавља информацију о локацији према Закону о планирању и изградњи,

г) решава ИПО за локацију ТС, а у складу са Законом о планирању и изградњи.

1.4.5.

Обезбеђење пројектног задатка

1.4.5.1. Након решавања ИПО за локацију ТС, Служба за припрему и уговарање

подноси писани захтев за израду пројектног задатка Сектору планске енергетике.

1.4.6.

Обезбеђење подлога и података за пројектовање

1.4.6.1. Служба за припрему и уговарање предузима активности којима се обезбеђују
подлоге , подаци и услови за израду техничке документације у складу са Законом о
планирању и изградњи, и то :

а) прибавља потребну урбанистичку документацију према Закону о планирању

и изградњи,

б) обезбеђује геолошка истраживања и одговарајућу документацију према

Закону о геолошким истраживањима,

в) обезбеђује ажурне геодетске подлоге према Закону о планирању и изградњи

и Закону о државном премеру и катастру.

г) у зависности од врсте објекта и микролокације обезбеђује услове и

сагласности, надлежних органа и управе, предузећа и установа, за

прикључак на комуналну и саобраћајну инфра структуру према законској

регулативи са списка из Прилога 1.

1.4.7.

Обезбеђење техничке документације

1.4.7.1. Након обезбеђења пројектног задатка и подлога за пројектовање, Служба за

припрему и уговарање припрема налог за пројектовање ( у даљем тексту:
Налог ), на обрасцу који је дат у Прилогу 2, у случају да израду техничке
документације врши Сектор пројектовања. Овај Налог се прослеђује директору
Дирекције планирања и инвестиција на потпис.
1.4.7.2. Уколико израду техничке документације за потребе ЕДБ врши треће лице,
набавка ове услуге врши се у складу са Законом о јавним набавкама.
1.4.7.3. Служба за припрему и уговарање комплетира подлоге за рад (пројектовање)
и доставља Сектору пројектовања или одабраном трећем лицу.
1.4.7.4. У случају да израду техничке документације врши Сектор пројектовања са
подлогама се доставља и потписани налог за пројектовање.
1.4.7.5. За прибављену техничку документацију Служба за припрему и уговарање
организује техничку контролу у складу са Законом о планирању и изградњи,
као и верификацију техничке документације.

1.4.8.

Прибављање грађевинске дозволе

1.4.8.1. Служба за припрему и уговарање у складу са Законом о планирању и
изградњи комплетира документацију и прилаже је уз захтев за издавање
грађевинске дозволе надлежном органу управе и сарађује са њим у даљем
поступку.

1.4.9.

Припрема за грађење објекта

1.4.9.1. Служба за припрему и уговарање у сарадњи са економистом у Сектору
инвестиција припрема Одлуку о прихватању инвестиционог програма (образац
дат у Прилогу 3), који доноси директор ЕДБ.
1.4.9.2. За изградњу објеката или извођење радова Служба за припрему и
уговарање у сарадњи са економистом у Сектору инвестиција и Сектором
набавке и материјалног снабдевања врши склапање уговора, у складу са
Законом о јавним набавкама.

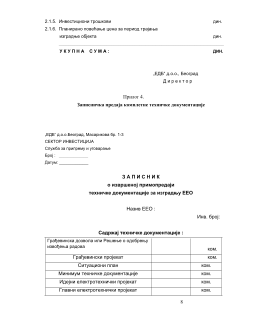

1.4.9.3. Служба за припрему и уговарање записнички ( образац дат у Прилогу 4 ),

предаје комплетну техничку документацију, решење о грађевинској дозволи,
уговор о грађењу, доказ о праву коришћења земљишта и друго, Служби за
надзор за објекте 10 и 1 кВ.

Прилог 2.

Налог за пројектовање (израду техничке документације)

ЈП „ЕЛЕКТРОПРИВРЕДА СРБИЈЕ“
Привредно друштво за дистрибуцију ел. енергије
„Електродистрибуција Београд“ д.о.о.Београд, Масарикова бр. 1-3
ДИРЕКЦИЈА ПЛАНИРАЊА И ИНВЕСТИЦИЈА

Број :

______________

Датум:

______________

НАЛОГ ЗА ИЗРАДУ ТЕХНИЧКЕ ДОКУМЕНТАЦИЈЕ бр

._______

Инвест. број објекта

План (А,Б,Ц,АФ)

Позиција у плану

Број приоритета

НАЗИВ ОБЈЕКТА :

Општина
