Činjenica je da će izlazni stepen izvora napajanja, regulacioni dio, reducirati valovitost
izlaznog napona ako se na njegov ulaz dovede što bolji napon. Šema prikazuje regulacioni
izvor napajanja izveden pomoću IC-a LM 350 koji u sebi ima implementiranu zaštitu od
kratkog spoja i termičku zaštitu. Napon se reguliše u rasponu od 1,25 – 25V pomoću
potenciometra P1. IC Galvanska izolacija postiže se transformatorom TR sa ekranskim
namotajem koji je uzemljen radi zaštite od smetnji. Zaštita od tranzijenata koji bi mogli
oštetiti ispravljači regulator napona koji bi slijedio na izlazu vrši se varistorom VR.

Šema jednostavnog ispravljača s regulacijom napona u rasponu od 1,2 do 30V, izlazne jakosti
1,5A ili 3A ili 5A. Odličan je za početnike kojima može biti idealan izvor napajanja budućih
sklopova.
Sklopovi

LM317

LM350

LM338

su regulatori napona sličnih karakteristika. Razlikuju se

ponajviše po najvećoj jakosti struje pa odaberite onog koji Vam treba (

LM317

- 1,5A;

LM350

- 3A;

LM338

- 5A).

Ukoliko za ulazni napon koristite transformator neka bude maksimalnog napona 24V i
minimalne jakosti 50% veće s obzirom na željenu izlaznu jakost, a ukoliko koristite
istosmjerni izvor napajanja onda maksimalni napon može biti i 30V. U slučaju istosmjernog
izvora možete izbaciti iz sheme diode D1-D4.

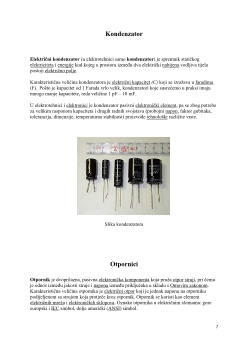

C1 na shemi je 1000-4700µF ovisno o IC1 sklopu (

LM317

- 1000µF;

LM350

- 2200µF;
