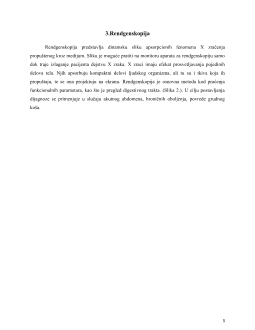

3. Rendgenskopija...........................................................................................................................5
4.Rendgengrafija..............................................................................................................................6
5.Rendgenskopija-rendgengrafija (razlike)......................................................................................7
6.Kompjuterizovana tomografija.....................................................................................................8
7.Detektori X zračenja.....................................................................................................................9
Zaključak........................................................................................................................................10
Literatura........................................................................................................................................11
1.Rendgenska cev
U medicinske svrhe se X zraci proizvode u rendgenskim cevima, u električnom polju
velike razlik potencijala koja iznosi 20-350 kV kao i u linearnim elektronskim akceleratorima, u
interakciji sa elektromagnetnim talasom, energije X zračenja 2-25 MeV. Rendgenska cev se
sastoji iz katode, anode (antikatode) i balona (Slika 1.). Niskonaponski sklop omogućuje
zagrevanje katode i kontinualnu proizvodnju elektrona, a visokonaponski sklop generatora
omogućuje ubrzanje elektrona između katode i anode.
1.1.Balon rendgenske cevi
Najčešće je od stakla čiji su zidovi debljine 2-3 mm i ima kruškast oblik. U njemu treba
biti nizak pritisak gasa od oko 10 µPa, što obezbeđuje nesmetani prelaz elektrona sa katode na
anodu. Prozor balona predstavlja deo zida balona kroz koji izlazi snop rendgenskog zračenja,
njegova debljina iznosi 1,5 mm. Debljina prozora treba biti homogena kako bi se izbegla
neravnomernost apsorpcije snopa po preseku.
1.2.Katoda
Funkcija katode jeste da se na njoj putem termoelektronske emisije oslobode elektroni
odnosno proizvede elektronski oblak. Obično se pravi od volframa. To je žica u obliku
spirale.Obično rendgenske cevi imaju dve katode različite dužine. Kraća se koristi u slučaju
kritične veličine efektivnog fokusa anode. Promenom temperature zagrejanosti katode menja se i
jačina struje u cevi. Kada zagrejanost volframske žice dostigne temperaturu iznad 1800 K,
elektroni počinju da se emituju. Da bi se povećao intenzitet struje katoda dostiže zagrejanost
temperature od oko 2700 K. Katoda ima i svojstvo fokusiranja snopa elektrona na fokus anode.
To se postiže ugradnjom konkavnog ogledala od mekog gvožđa ispred spirale. Ono čini da linije
sila elektrostatičkog polja konvergiraju na fokus anode zajedno sa elektronima čijim sledom
putuju, kada se između katode i anode uspostavi napon.
