ZADACI ZA RAD SA PLC-OM
Prilikom svakog paljenja programa, potrebno je proveriti na šta je program „prikačen“ – Emulator ili
PLC. Sa leve strane stoji
Program settings
. Klikom na to dugme sa desne strane programa se otvara novi
prozor sa opcijom
Select target
– bira se
Emulator
. PLC opcija se koristi kada je uređaj prikačen za
kompjuter.
Klikom na neka od tri ponuđena dugmeta (
Device IP adress
,
Device scan time[ms]:200
i
Device
PIN
), otvara se još jedan prozor u kom su podešavanja. (Ne menjati ništa)

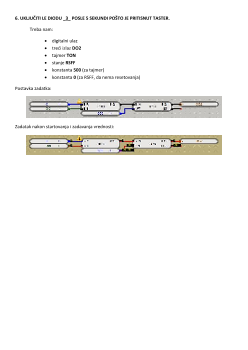

ZADACI
1. PROČITATI DIGITALNI SIGNAL SA _5_ ULAZA.
Znamo da su ulazi od 0-7 (ima ih ukupno osam) →
biramo digitalni ulaz DI4
, jer je on
5. po redu
. DI
– Digital Input.
Prevučemo ga u radni prostor.
Zelena linija iz izlaza treba da se stavi (izvuče se mišem) jer program ne može da funkcioniše dok mu
se ne da neka vrsta izlaza iz svih „tabova“ (makar i da nije povezan sa izlazom; kroz dalje zadatke bide još
pojašnjeno). Pre nego što povučemo zelenu liniju na izlazu iz DI4 taba stoji žuti znak uzvika.
Nakon pojavljivanja prozora u kom se učitava (
Wait
), bide ispisano
Success
, nakon čega možemo
pokrenuti
Online mode
, odabirom u glavnim funkcijama
Online
→
Start Online
ili klikom na ikonicu
Nakon pokrenutog
Online mode
, prozor de izgledati ovako:
Da bi mogao da funkcioniše, moramo mu dati
Force/Decouple
desnim klikom na tab DI4
Nakon čega de se pojaviti novi prozor:
Klikom na
coupled/decoupled
i
on/off
, nakon što oba dugmeta poplave:

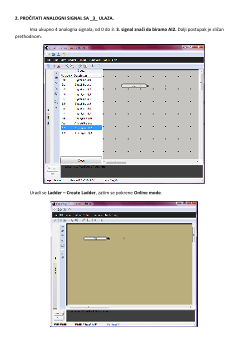

2. PROČITATI ANALOGNI SIGNAL SA _3_ ULAZA.
Ima ukupno 4 analogna signala, od 0 do 3.
3. signal znači da biramo AI2.
Dalji postupak je sličan
prethodnom.
Uradi se
Ladder – Create Ladder
, zatim se pokrene
Online mode
.
