EVROPSKI UNIVERZITET KALLOS TUZLA
FAKULTET ZDRASTVENIH NAUKA
ODSJEK:
RADIOLOGIJA
PREDMET:
ZAŠTITA I UNAPREĐENJE
ZDRAVLJA U RADIOLOGIJI
S E M I N A R S K I R A D
TEMA:
RTG I POLOŽAJI SNIMANJA
Student:
Profesor:
Mirza Mulalić
Doc. dr. Dario Galić
Tuzla, januar, 2019.
SADRŽAJ:
1. Uvod.......................................................................................................1
2. Kako radi rendgen?...........................................................................2
3. Procedura prilikom izrade rendgena...................................................3
4. Osnovni principi radiografije kostura.................................................... .4

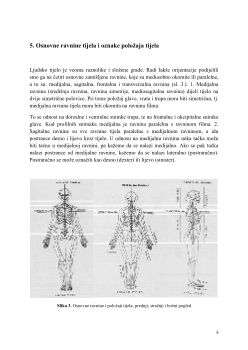

5. Osnovne ravnine tijela i oznake položaja tijela.......................................5
6. Priprema pacijenta i pribor..................................................................... 8
7. Položaj pacijentovog tijela..................................................................... 9
8. Zaštita pacijenta...................................................................................... 10
9. Imobilizacija........................................................................................... 11
10. Centriranje............................................................................................ 12
11. Ocjena snimke...................................................................................... 13
12. Literatura.............................................................................................. 14
2
2. Kako radi rendgen?
Rendgen zraci, poznati su pod nazivom X-zraci, i promjenili su medicinsku
dijagnostiku. Područje su elektromagnetnog zračenja koje se provodi na valnim
dužinama između 10 i 0,01 nano milimetar-a, što približno odgovara području između
ultraljubičastog i gama zračenja.
Najpoznatija njihova primjena je u dijagnostičkoj radiografiji i kristalografiji. Zbog
svoje energije ubrajaju se u ionizirajuće zračenje. Rendgensko zračenje nastaje kada
elektroni velikom brzinom udaraju u metal, pri čemu dolazi do naglog usporavanja i
izbijanja elektrona iz atoma metala. Usporavanjem se stvara stalni spektar zračenja, a
popunjavanjem mjesta sa kojih su izbijeni elektroni nastaju linije spektra.
Slika 1.
Savremeni rendgen aparat sa digitalizacijom
3
3. Procedura prilikom izrade rendgen snimka
Najčešće se ovaj proces odvija u rendgenskoj cijevi. To je vakumska cijev u kojoj se
sa jedne strane nalazi anoda, a s druge katoda uz koju se nalazi žarna nit. Katoda je na
visokom naponu u odnosu na anodu. Kada žarnom niti teče električna energija ona se
užari pa katoda izbacuje elektrone koji se ubrzavaju u električnom polju između
katode i anode.
Elektroni udaraju u anodu koja je napravljena od materijala koji su otporni na visoku
temperaturu, poput molibdena i volframa, a ujedno se i vrti kako bi imala što bolje
hlađenje. Pri tome se 99 % energije elektrona pretvara u toplinu, a samo 1 % odlazi u
obliku ionizirajućeg zračenja koje pod pravim uglom izlazi kroz mali otvor na
rendgenskoj cijevi.
Slika 2.
Snimci rendgena
