Ručna dizalica sa navojnim vretenom

MATURSKI RAD

PODRUČJE RADA: Mašinstvo i obrada metala

OBRAZOVNI PROFIL: Mašinski tehničar za kompjutersko konstruisanje

PREDMET: Konstruisanje

KANDIDAT:

STATUS:

TEMA: Ručna dizalica sa navojnim vretenom

Predmetni nastavnik:

Žabalj, 2016.

Saša Popengov                                                                                                         Ručna dizalica sa navojnim vretenom

2

ZAVRŠNI MATURSKI RAD

K a n d i d a t :

Ovaj deo popunjava ispitna komisija

Zadatak izdat:

Primljen dana:

Odbrana dana:

Overa profesora:

Komisija u sastavu:                                                                                                    Ocena:

1.                                                                                                                                         1.

2.                                                                                                                                         2.

3.                                                                                                                                         3.

Žabalj, 2016.

Saša Popengov                                                                                                         Ručna dizalica sa navojnim vretenom

4

1. ZADATAK

Prema   podacima   koji   su   dati   tabelarno   potrebno   je   za   ručnu   dizalicu   sa
navojnim vretenom izračunati sledeće:

1. Osnovne geometrijske mere delova dizalice
2. Dati tehnički opis konstrukcije sa analizonm funkcionisanja
3. Propisati način montaže, demontaže, održavanja i rukovanja

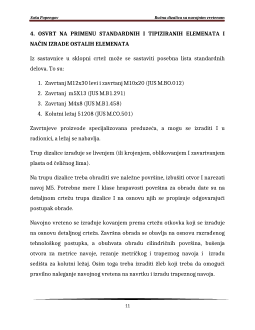

4. Osvrnuti   se   na   promenu   standardnih   i   tipiziranih   elemenata   i   način

izrade osnovnih elemenata

5. Nacrtati sklopni crtež i detaljne crteže elemenata koji se izrađuju

Tabela 1. Podaci za rešavanje zadataka

1. F – opterećenje u Kn

F =16Kn

2. Ručna sila Fr u N

F =120N

3. Broj radnika n

n=1

4. Varijanta rešenja

el11a

5. Materijal navojnog vretena C.0545
6. Metrijal navrtke

Bronza

7. Visina dizanja

h=180mm

8. Vrsta navoja

Trapezni

9. Koeficijent trenja klizanja

µ=0.05

10. Potrebna sigurnost

navojnog vretena prema

Reh

S=2.8

11. Konstrukcione veličine

prema slici 1.1.

Saša Popengov                                                                                                         Ručna dizalica sa navojnim vretenom

5

Rešenje zadatka:

1.1. Prethodni proračun navojnog vretena

Navojno vreteno ručne dizalice prikazano je na slici 1.1., a izloženo je pritisku i

uvijanju

σ

i = 1,25

σ

p≤

σ

pd



₁

ξ

 = koeficijent kvaliteta izrade navoja

₁

;

ξ

= 0,7 za grubu obradu

₁

Reh – granica tečenja:

Reh=240mm² - za čelik c.0460

Za stepen sigurnosti s=2.8

Dozvoljeni napon

 :

σ

pd=Reh/s = 240/2.8 = 85.71 N/mm²

Površina jezgra navojnog vretena

: A  = (1,25*F) / (

₃

σ

pd *

ξ

) = (1,25*16.000) /

₁

(85,71*0,7) = 333,5mm²

*Usvaja se trapezni navoj Tr24*5 sa A  = 398mm²

₃

d=24

d =25,5

₂

P=5

d =22,5

₃

H =2,5

₁

Saša Popengov                                                                                                         Ručna dizalica sa navojnim vretenom

7

Što zadovoljava, jer je stepen sigurnosti protiv izvijanja S

min

=2,8

Površinski pritisak u navojnom spoju:

p=F/A=(F*P)/l*d *

₂

π

*H

1

=(16.000*5)/(36*25,5*3,14*2,5)=11

In=(1,2-1,5)*d=(1,2-1,5)*28=33,6-42=-36mm, gde je P=6mm korak navoja za
navrtke od bronze, dozvoljeni površinski pritisak Pb=(15-20)N/mm²

Prema tome zadovoljava.

1.3.Proračun ručice

Moment uvijanja ostvaruju dva radnika ručnom silom Fr=120N, delujući na
kraku ručice:

L

1

=T/(Fr*n*k)=29.290,286/(120*2*0,6)=203,4mm,   gde   je   k=0,8   koeficijent

neravnomernosti opterećenja za dva radnika.

 Ukoliko dizalicom rukuje jedan radnik potrebna dužina ručice iznosi:

L

1

=T/Fr=29.290,286/120=244mm

Ukupna dužina ručice:

Lt=L

1

+1,8d+100=203,4+1,8*22+100=353,8

Usvajam: Lt=400

S=(

σ

vo

-

λ

*k)/

σ

p

=(

350-62,74*0,6)/40,20= 7,77mm
