VISOKA TEHNIČKA ŠKOLA STRUKOVNIH STUDIJA NOVI BEOGRAD
SEMINARSKI RAD
TEMA :
RUČNI PRENOSNI I PREVOZNI APARATI
ZA GAŠENJE POŽARA
Profesor Student
1
Sadržaj:
UVOD.......................................................................................... 3
1. RUČNI PRENOSNI APARATI
ZA GAŠENJE POŽARA VODOM
I PENOM ( B 15 i B25 )............................................................. 4
1.1
Aparati za gašenje vodom i vazdušnom penom,
tzv. » BRENTAČA« ( B15 ) ...........................................................4
1.2
Aparati za gašenje vodom i vazdušnom penom.
tzv. »Naprtnjača«-leđna pumpa ( B 25)...........................................5
2. RUČNI PRENOSNI I PREVOZNI
APARATI ZA GAŠENJE POŽARA
PRAHOM ( S ) ...........................................................................6
2.1

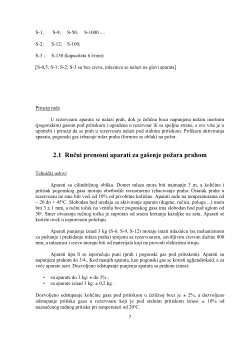

Ručni prenosni aparati za gašenje požara prahom ( S )........................7
2..2 Ručni prevozni aparati za gašenje požara prahom ( S ) .....................14
3. RUČNI PRENOSNI I PREVOZNI
APARATI ZA GAŠENJE POŽARA
UGLJENDIOKSIDOM ( CO
2
)...............................................16
3.1 Ručni prenosni aparati za gašenje požara ugljendioksidom...................16
3.2 Ručni prevozni aparati za gašenje požara ugljendioksidom....................18

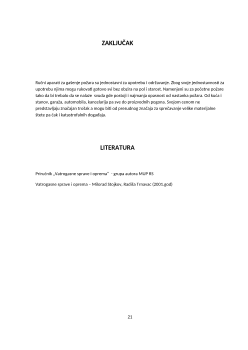

ZAKLJUČAK...........................................................................20
LITERATURA.........................................................................20
2
1. RUČNI PRENOSNI APARATI ZA GAŠENJE POŽARA
VODOM I PENOM (B 15 , B 25)
1.1 Aparat za gašenje vodom i vazdušnom penom, tzv. »BRENTAČA« (B 15)
Aparat nosi oznaku »B«, brentača se koristi za rad sa vodom i vazdušnom penom (14
l vode i 1 l penila) i služi za gašenje požara klase A i B (pena + voda).
Princip rada: Klipna dvoradna pumpa je ugrađena u rezervoar, koji je napunjen
vodom, a na njemu je ugrađena ručna pumpa pomoću koje se voda ručnom snagom potiskuje
u vidu mlaza.
Tehnički zahtevi: Aparat je cilindričnog oblika sa spoljnim prečnikom od 230
10
mm. Ukoliko aparat radi sa smešom voda – penilo u cilju dobijanja vazdušne pene, onda se po
aktiviranju aparata mora dobiti najmanje 75 litara kvalitetne pene. Domet mlaza vode je
minimalno 6 m , a domet mlaza pene je minimalno 4 m. Aparat mora imati mlaznicu za vodu,
mlaznicu za penu i crevo dužine 3 m. Prečnik otvora mlaznice za vodu i penu mora biti 4mm.
Poklopac na rezervoaru sa mora lako otvarati i zatvarati. Aparat radi na temperaturama od 0 –
45
o
C, a koristi se u uspravnom položaju. Isporučuje se napunjen, a uz aparat se obavezno
isporučuje ekstrat za dva punjenja, svaki u posebnom pakovanju.
4
Princip rada brentače, odnosno ručne pumpe koja ima dve kugle ventila je sledeći:
Prilikom povlačenja ručice (1) sa klipom (10) na gore, u dnu cilindra (7) između klipa i
donjeg (usisnog) ventila (12) – kuglice, dolazi do razređenja i pada pritiska u cilindru, pa
atmosferski pritisak potiskuje vodu u cilindar, podižući donju usisnu ventil – kuglicu. Kada
klip dođe u gornju tačku, voda (ili smeša) je ispunila cilindar. Pri kretanju klipa iz gornje
mrtve tačke nadole, otvara se gornji ventil nas klipnjači, a zatvara donji, usisni. Voda prelazi u
cilindar iznad klipa. Ponovnim kretanjem klipa od donje mrtve tačke ka gornjoj mrtvoj tački,
vrši se ne samo usisavanje vode preko usisnog otvora, već se i voda u cilindru iznad klipa
potiskuje kroz crevo i mlaznicu napolje. Pri oko 50 pokreta rukom u jednoj minuti izbaci se
10 litara vode (smeše). Ova količina vode se izbaci za 90 sekundi. Brentača ima u donjem
delu ojačano postolje (nogostup) za stabilan položaj pri radu.
Aparat redovno kontrolisati u pogledu oštećenosti i zaprljanosti delova. Kontrola se vrši
pregledom i funkcionalnim radom, proveriti otvore mlaznica i povremeno uljem podmazati
klip i klipnjaču. Ako pumpa pri radu nije dovoljno efikasna, onda ležišta kuglica nisu čista ili
između klipa i cilindra postoji veći zazaor. Tada pumpu treba rastaviti i otkloniti nedostatak.
Prilikom upotrebe penila, voditi računa da se ekstrat sipa u vodu i mehanički meša
pomoću mlaznice. U toku rada se ne sme dosipati ni voda ni ekstrat, kako se ne bi poremetio
odnos vode i penila, može se sipati samo mešavina, prethodno napravljena u drugoj posudi.
Posle upotrebe brentače za dobijanje pene, obavezno je treba dobro isprati.
Tehnički podaci:
Masa punog aparata: 26 kg
Gašenje vodom – količina vode: 15 l
Gašenje penom – količina vode: 14 l
količina penila: 1 l
Domet mlaza: do 9 m
Količina stvorene pene: 75 l
Pražnjenje aparata: do 100 s
5
