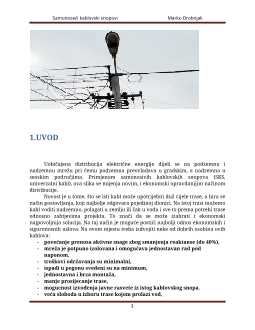

2. SAMONOSEĆI KABLOVSKI SNOP (SKS)
Samonoseći kablovski snop se izdvaja kao posebna vrsta kablova koja je danas široko
zastupljena, i zato će se u ovom poglavlju posebno obraditi. Postoji nekoliko različitih tipova
SKS-a koji zavise od naponskog nivoa i od snage koju prenose.
2.1. OPSEG VAŽENJA I NAMENA
Primena niskonaponskog samonosećeg kablovskog snopa (u daljem tekstu: NN SKS) se
preporučuje u svim uslovima eksploatacije elektrodistributivne nadzemnne mreže, a
srednjenaponskog samonosećeg kablovskog snopa (u daljem tekstu: SN SKS, odnosno 10 kV
SKS, 20 kV SKS i 35 kV SKS) posebno u sledećim slučajevima:
• kod intervencija;
• kod privremenih rješenja (provizorijumi);
• na izgrađenom nadzemnom vodu;
• za sanaciju voda na mestu gde okolni objekat ugrožava vod;
• na mestima gde je ovo rješenje ekonomičnije od polaganja podzemnog kabla
(kamenit ili močvarni teren itd.);
• na mestima gde je to ekološki uslovljeno (nacionalni park, šumski reoni
itd.);
• za rasplet vodova iz TS 110/10(20) kV, ako rasplet podzemnim kablovima nije
prihvatljiv;
• na mestima gde se na istim stubovima zajednički vode energetski kablovi, PTT
kablovi, TV kablovi itd.
2.2. TERMINI I DEFINICIJE
Samonoseći kablovski snop (SKS)
: použeni snop izolovanih provodnika (žila) ili
jednožilnih energetskih kablova. Použavanje se vrši oko noseće neutralne žile NN SKS-a ili oko
nosećeg užeta SN SKS-a. Kod NN SKS-a bez noseće neutralne žile izolovani provodnici se
međusobno použavaju
Samonoseći kablovski snopovi Marko Drobnjak
5

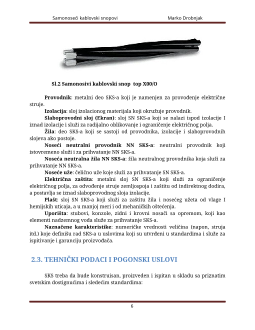

Sl. 1 Samonosivi kablovski snop top X00/O-A
Sl.2 Samonosivi kablovski snop top X00/O
Provodnik
: metalni deo SKS-a koji je namenjen za provođenje električne struje.
Izolacija
: sloj izolacionog materijala koji okružuje provodnik.
Slaboprovodni sloj (Ekran)
: sloj SN SKS-a koji se nalazi ispod izolacije I iznad
izolacije i služi za radijalno oblikovanje i ograničenje električnog polja.
Žila
: deo SKS-a koji se sastoji od provodnika, izolacije i slaboprovodnih slojeva ako
postoje.
Noseći neutralni provodnik NN SKS-a
: neutralni provodnik koji istovremeno služi i za
prihvatanje NN SKS-a.
Noseća neutralna žila NN SKS-a
: žila neutralnog provodnika koja služi za prihvatanje
NN SKS-a.
Noseće uže
: čelično uže koje služi za prihvatanje SN SKS-a.
Električna zaštita
: metalni sloj SN SKS-a koji služi za ograničenje električnog polja, za
odvođenje struje zemljospoja i zaštitu od indirektnog dodira, a postavlja se iznad slaboprovodnog
sloja izolacije.
Plašt
: sloj SN SKS-a koji služi za zaštitu žila i nosećeg užeta od vlage I hemijskih uticaja,
a u manjoj meri i od mehaničkih oštećenja.
Uporišta
: stubovi, konzole, zidni i krovni nosači sa opremom, koji kao elementi
nadzemnog voda služe za prihvatanje SKS-a.
Naznačene karakteristike
: numeričke vrednosti veličina (napon, struja itd.) koje definišu
rad SKS-a u uslovima koji su utvrđeni u standardima i služe za ispitivanje i garanciju
proizvođača.
Samonoseći kablovski snopovi Marko Drobnjak
7
2.4. IZBOR NISKONAPONSKOG SKS-a 0,6/1 kV
Preporučuje se primena dva osnovna tipa NN SKS-a:
a)
Tip X00/O-A
(sl.3.1a).
To je četvorožilni kablovski snop sa faznim provodnicima od aluminijuma I nosećim neutralnim
provodnikom od legure aluminijuma, oznaka E-AlMgSi.Izuzetno, noseći neutralni provodnik
može da bude i od alučelika, oznaka Al/č.
Izolacija faznih provodnika i nosećeg neutralnog provodnika je od umreženog polietilena crne
boje (sadržaj čađi najmanje 2%). Žile faznih provodnika použavaju se oko noseće neutralne žile.
NN SKS sa nosećom neutralnom žilom tipa X00/O-A se koristi za izgradnju nadzemnih
vodova,
uključujući i vodove javnog osvetljenja.
b)
Tip X00-A
To je četvorožilni (sl.3.1b) ili dvožilni kablovski snop sa faznim provodnicima i neutralnim
provodnikom od aluminijuma, sa izolacijom od umreženog polietilena crne boje (sadržaj čađi
najmanje 2%), kod koga se sve žile međusobno použavaju i jednovremeno zatežu. NN SKS bez
noseće neutralne žile tipa X00-A
se koristi za izgradnju priključaka.
1 noseći neutralni provodnik 1 neutralni provodnik
2 fazni provodnik 2 fazni provodnik.
3 provodnik javnog osvetljenja.
Sl.3.1 NN SKS X00/O-A Sl.3.1 NN SKS X00-A
X00/O-A
Fazni provodnici NN SKS-a su od aluminijuma klase 2, naznačenih preseka:
• 16 mm
2
; 35 mm
2
; 70 mm
2
.
