1
Seminarski rad
REPRODUKCIONA TEHNIKA
TEMA 1
UNIVERZITET NOVI SAD
FAKULTET TEHNIČKIH NAUKA
GRAFIČKO INŽENJERSTVO I DIZAJN
Studenti:
GI 7/2014 Adam Karolina
GI 10/2014 Tabakov Milan
GI 13/2014 Jovanović Nikola
GI 14/2014 Petković Katerina
Profesor:
Sandra Dedijer
Asistent:
Ivana Tomić
2
SADRŽAJ
1. PRIJEM I PROVERA MATERIJALA ZA
4
PRIPREMU
4
1.1. Računar za prijem i obradu materijala
4
1.2. Softveri za prijem podataka
5
1.3. Softveri za obradu
6
1.3.1 Adobe Photoshop Extended CS6
6
1.3.2. Adobe Illustrator CS6
6
1.3.3. Adobe InDesign CS6
6
1.4. Monitor za prijem i obradu
7
1.5. Ostali uređaji za prijem i obradu
8
1.5.1. Digitalni fotoaparat
8
1.5.1.1 Objektiv
9
1.5.2. Skener
10
2. SERVER
11
2.1. RIP
12
3. KALIBRACIJA MONITORA
13
4. IZRADA PROBNOG OTISKA
14
4.1. Ploter za izradu probnog otiska
14
4.2. Kontrola probnog otiska
15
4.2.1. Uređaj za kontrolu probnog otiska
15
4.2.2. Kontrolno merne trake za kontrolu probnog otiska
15
5. OSVETLJAVANJE I RAZVIJANJE CTP PLOČE
16
5.1. Uređaj za osvetljavanje
17
5.2. Štamparska forma
18
6. Kontrola kvaliteta štamparske forme
19
6.1. Merno kontrolne trake
19
6.2. Uređaj za kontrolu kvaliteta štamparske forme
20
ZAKLJUČAK 21
LITERATURA 22
4
1. PRIJEM I PROVERA MATERIJALA ZA
PRIPREMU
1.1. Računar za prijem i obradu materijala
Za računar za prijem materijala odabran je HP ENVY Desktop - 750-414 (Slika 2). Poseduje moćan procesor,
DDR4 memoriju i proširivi hard disk. Ima neverovatno brz, pouzdan rad i odlične specifikacije koje su date u
tabeli 1.
Slika 2. HP ENVY Desktop - 750-414 (HP, 2017)
Tabela 2. Specifikacije računara HP ENVY- 750-414 (HP, 2017)
Operativni sistem
Windows 10 Home 64
Procesor
Intel® Core™ i5-6400 with Intel® HD Graphics 530
(2.7 GHz, up to 3.3 GHz, 6 MB cache, 4 cores)
Grafika
Intel® HD Graphics 530
Memorija
12 GB DDR4-2133 SDRAM (1 x 4 GB, 1 x 8 GB)
Hard disk
1 TB 7200 rpm SATA
Sekundarni hard disk
128 GB SATA SSD
Memory Card čitač
7-in-1 memory card reader
Interfejs
Integrated 10/100/1000 Gigabit Ethernet LAN
Wireless
802.11a/b/g/n/ac (1x1) and Bluetooth® 4.2 M.2 com-
bo
Portovi
1 PCIe x16; 1 PCIe x1; 1 M.2
5
Audio
High Definition Audio 5.1
Dimenzije
6.5 x 15.95 x 15.79 in
Odabrani računar bez ikakvog problema rešava problem male memorije koji se javlja kod većine računara.
Dobra konfiguracija omogućava brz rad bez zastoja pri prijemu i obradi podataka.
1.2. Softveri za prijem podataka
Adobe Acrobat 9 Pro
Adobe Systems 9 Acrobat (Slika 3) predstavlja novu verziju softvera koja omogućava korisnicima da u PDF
dokumentu
automatizuju tokove posla od desktop do finalne izrade štampe. Dizajn, priprema za štampu kao i samo
štampanje PDF omogućava bržu proizvodnju, povećava pouzdanost I poboljšava kvalitet I fleksibilnost same
štampe. U industriji kao što je poznato troškovi i efikasnost u vremenu su najvažniji faktori štampe.
Pored racionalizacije poslova, štampanja, PDF širi tok integracije izvan štamparije, I u samo peduzeće. PDF
sistemom se može olakšati procena I naručivanje materijala kao I interface sa drugim bazama podataka, kao
što su CPM softveri I drugi lanci snabdevanja informacijama. Sa ovim mogućnostima PDF dalje integriše
poslove štampe.
Acrobat 9 nam omogućava da kreiramo lozinke, postavimo dozvole i trajno uklonimo osetljive informacije,
tako da možemo imati poverenja u to da je naš rad siguran(Adobe Systems Incorporated, 2014).
Slika 3. Adobe Acrobat 9 Pro (ZiffDavis, LLC, 2016)
7

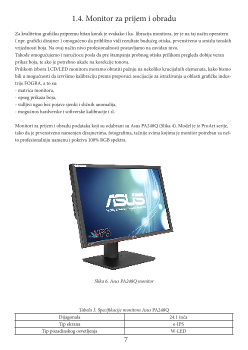

1.4. Monitor za prijem i obradu
Za kvalitetnu grafičku pripremu bitan korak je svakako i ka- libracija monitora, jer je na taj način operateru
( npr. grafički dizajner ) omogućeno da približno vidi rezultate budućeg otiska, prvenstveno u smislu tonskih
vrijednosti boja. Na ovaj način nivo profesionalnosti postavljamo na zavidan nivo.
Takođe omogućujemo i naručiocu posla da pre štampanja probnog otiska prilikom pregleda dobije veran
prikaz boja, te ako je potrebno ukaže na korekcije tonova.
Prilikom izbora LCD/LED monitora moramo obratiti pažnju na nekoliko krucijalnih elemenata, kako bismo
bili u mogućnosti da izvršimo kalibraciju prema preporuci asocijacije za istraživanja u oblasti grafičke indus-
trije FOGRA, a to su:
- matrica monitora,
- opseg prikaza boja,
- vidljivi ugao bez pojave sjenki i sličnih anomalija,
- mogućnos hardverske i softverske kalibracije i sl.
Monitori za prijem i obradu podataka koji su odabrani su Asus PA248Q (Slika 4). Model je iz ProArt serije,
tako da je prvenstveno namenjen dizajnerima, fotografima, tačnije svima kojima je monitor potreban za neš-
to profesionalniju namenu i pokriva 100% RGB spektra.
Slika 6. Asus PA248Q monitor
Tabela 3. Specifikacije monitora Asus
PA248Q
Dijagonala
24.1 inča
Tip ekrana
e-IPS
Tip pozadinskog osvetljenja
W-LED
