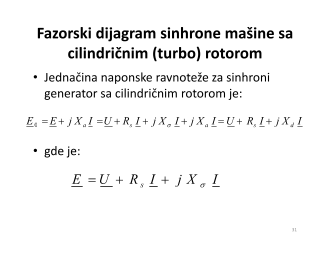

Fazorski dijagram sinhrone mašine sa cilindričnim (turbo)
rotorom
Rad sinhronih generatora na sopstvenu i opštu mrežu
Veliki hidro i turbo sinhroni generatori
Sinhroni motor
2
Sinhroni generatori
•
Sinhroni generator je tipični predstavnik
električne mašine velike snage i maloserijske
proizvodnje.
•
Činjenica da je stepen iskorišćenja većih
•
Činjenica da je stepen iskorišćenja većih
jedinica bolji (veća je ekonomičnost), ima za
posledicu izgradnju elektrana i agregata većih
snaga.
•
Jedinične snage generatora prelaze i
1000MVA.
4
Podela sinhronih generatora
•
Prema pogonskoj mašini, generatore delimo na
turbogeneratore,
gde je pogonske mašina parna ili
gasna turbina,
hidrogeneratore
, gde je pogonska
mašina vodna (hidro) turbina i
dizelgeneratore
gde je
pogonska mašina dizel motor.
•
Prema obliku rotora, delimo ih na mašine sa
•
Prema obliku rotora, delimo ih na mašine sa
cilindričnim rotorom
i
rotorom sa istaknutim polovima
,
dok je stator cilindričnog oblika, trofazni.
•
Prema brzini obrtanja (pri učestanosti od 50Hz), delimo
ih na
brzohodne
(750 do 3000 ob/min, sa brojem pari
polova
p
=4 do 1),
srednjih brzina
(300 do 600 ob/min,
p=
10 do 5) i
sporohodne
(manje od 300 ob/min, više od
10 pari polova).
5
Hidrogeneratori
•
Hidrogeneratori
se grade sa istaknutim polovima na rotoru,
od sasvim sporohodnih do brzohodnih sa
p=
2.
•
Što je manja brzina obrtanja dozvoljava se veći prečnik
rotora, opet ograničen mehaničkim naprezanjima usled
centrifugalnih sila.
•
Ali ova mehanička naprezanja su tolika da se ne zahteva
•
Ali ova mehanička naprezanja su tolika da se ne zahteva
ravnomerna raspodela namotaja po obimu rotora, pa se zato
onda prelazi na rotor sa istaknutim polovima.
•
Kod ove vrste generatora izraženi su mehanički problemi u
pogledu konstrukcije rotora zbog velike periferne brzine pri
zaletanju, i nosećih ležišta grupe sa vertikalnim vratilom na
kojima leži težina celog obrtnog dela i dr.
•
Generatori većih snaga, čije su brzine obrtanja relativno
manje, postavljaju se vertikalno, a hlađenje je kombinovano
voda-vazduh.
