2.ELEMENTI SISTEMA ZA HLAĐENJE MOTORA SUS
Sastavni dijelovi su:
1)Hladnjak
2)Pumpa za rashladnu tecnost
3)Termostat

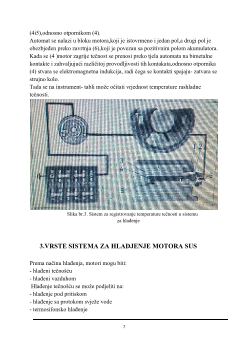

4)Termometar
2.1)HLADNjAK
Za vrijeme kretanja vozila kroz hladnjak struji vazduh i preuzima toplotu od
tečnosti koja prolazi kroz vertikalno postavljene cjevčice u hladnjaku,rebra
hladnjaka su najčešće izvedena u vidu talasa ili rupičastih otvora.
Cijevi hladnjaka kroz koje prolazi tečnost za hlađenje najčešće su izrađene od
bakra ili mesinga kao osnovnog metala,jer su ovi metali otporni na koroziju.
Hladnjak je sa motorom povezan preko elastičnih cjevi,a posredstvom gumenih
nosača sa okvirom,odnosno samonosačem karoserijom vozila.
2.2)PUMPA ZA RASHLADNU TECNOST
Kod ranijih konstrukcija motora na vratilu pumpe na jednom kraju se nalazilo
kolo sa lopaticama, na drugom kraju pričvršćena je remenica, preko koje se vrši
pokretanje pumpe, odnosno ventilatora,koji ima zadatak da vrši potiskivanje
vazduha prema motoru.
Za pokretanje ventilatora potrebna je znatna snaga,zbog čega se odustupilo od
klasičnog rešenja pumpe za tečnost sa ventilatorom, na putničkim vozilima.
