Studijski program: Zaštita od požara
Predmet: Sistemi za gašenje požara
PROJEKTNI ZADATAK
Mentor: Kandidat:
mr Sveta Cvetanović, asistent Aleksandar Jockić M1380
1
Niš, 2014.
Sadržaj:
I. Izbor sredstva za gasenje požara i njegov opis..............................................................................3
1. Sredstvo za gašenje požara..............................................................................................3
II. Proračun požarne ugroženosti datog skladišta.............................................................................4
III.
Proračun potrebne količine vode za hlađenje i sredstva za gašenje požara..............................10
1.Potrebna količina pene za gašenje i hlađenje kada gori rezervoar R1…………….......10
2. Potrebna količina pene za gašenje i hlađenje kada gori rezervoar R2……………......12
3. Potrebna količina pene za gašenje i hlađenje kada gori rezervoar R4………………..14

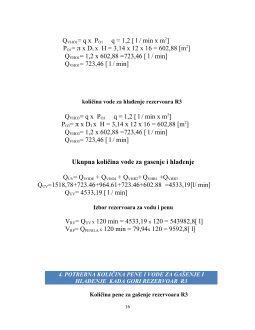

4. Potrebna količina pene za gašenje i hlađenje kada gori rezervoar R3………………..17
IV. Dimenzionisanje cevovoda.......................................................................................................19
V.
Izbor pumpe, mešača, mlaznice, lonca i skretača pene……………………………………….21
1. Izbor mešača..................................................................................................................21
2.
Izbor mlaznica………...……………………………………………………………....
23
3.
Izbor lonca i skretača pene…………………………………………………………….24
4. Zadatak skretača pene…………………………………………………………………25
5. Grafički prikaz mreže cevovoda za razvod pene za gašenje i vode za hlađenje………26
2
II. Proračun požarne ugriženosti datog skladišta
Požarni rizik objekta zavisi od mnogih inteziteta i trajanja požara, kao i od konstruktivnih
karakteristika nosivih elemenata objekta (otpornost konstrukcije prema delovanju visokih
temperatura), a izračunava se prema obrazcu :
Kojeficijent pozarnog opterecenja sadrzaja objekta R
0
(opreme,namestaja,uskladistene
robe,…)odredjuje se tako sto svi gorivi materijali prema svojim toplotnim vrednostima
preracunavaju na toplotnu vrednost drveta u ( MJ/m
2
),koristeci podatke iz tabele br.1
P
o
-
koeficijent pozarnog opterećenja sadrzaja objekta se određjuje iz tabele 1, i iznosi
3.4.
C-
koeficijent sagorljivosti sadrzaja u objektu određuje se iz tabele 2 , na osnovu klase
opasnosti od požara i svrstava se u prvu klasu i iznosi
1,6 .
P
k
-koeficijent požarnog opterećenja od materijala ugrađenih u konstrukciju objekta,
odredjujemo iz tabele 3, i iznosi 0.8.
B
- koeficijent veličine i polozaja požarnog sektora, određuje se iz tabele 4, i iznosi
1,3.
L
- koeficijent kašnjenja početka gašenja požara, određuje se iz tabele 5, iznosi
1.
Š
- koeficijent širine požarnog sektora, određuje se iz tabele 6, i iznosi
1.
W
- koeficijent otpornosti na požar nosive konstrukcije objekta, određuje se iz tabele 7, i
iznosi
2 .
R
i
- koeficijent smanjenja rizika od požara se određuje iz tabele 8, uzima se da je
1,0
.
gde je:
H
-koeficijent opasnosti po ljude,
D-
koeficijent rizika imovine,
F-
koeficijent delovanja dima.
H
-koeficijent opasnosti po ljude, određuje se iz tabele 9, i iznosi
H=3
,
D-
koeficijent rizika imovine, određuje se iz tabele 10, i iznosi
D=3
,
4
F-
koeficijent delovanja dima, određuje se iz tabele 11, i iznosi
2
.
Na osnovu dobijenih vrednosti požarnog rizika objekta i požarnog rizika sadržaja objekta
određuje se položaj tačke na dijagramu.
A-
Rizik je veoma mali. Dovoljne su preventivne mere zaštite od požara,
B-
Automacki sistem za gašenje požara i dojavni sistemi nisu potrebni,
C-
Sistem za automacko gašenje je potreban, sistem za dojavu,
D-
Potreban je sistem za dojavu požara, a stabilni sistem za gašenje ne,
E-
Preporučuje se dvostruka zastita, instalacija za dojavu i stabilni sistem gašenja
požara,
-u polje
E
1
-
potreban je sistem za gašenje požara,
-u polje E
2
- potrebna instalacija za dojavu požara
F- obavezna je dvostruka zaštita, stabilni sistem za gašenje i instalacija dojave
požara.
Tabela 1.
P
o
-
koeficijent pozarnog opterećenja sadrzaja objekta
Specifično požarno opterećenje [MJ/m
2
]
Koeficient požarnog opterećenja [P
o
]
0-251
1,0
252-502
1,2
503-1004
1,4
1005-2009
1,6
2010-4019
2,0
4020-8038
2,4
8039-16077
2,8
16078-32154
3,4
32155-64309
3,9
>64310
4,0
Tabela 2.
C-
koeficijent sagorljivosti
Klasa opasnosti od požara (K)
VI
V
IV
III
II
I
Koeficient sagorljivosti (C)
1,0
1,0
1,0
1,2
1,4
1,6
Tabela 3.
P
k
-koeficijent požarnog opterećenja od materijala ugrađenih u konstrukciju
objekta
Toplotna vrednost gorivih materijala
ugrađenih u konstrukciju objekta [MJ/m
2
]
Koeficienat požarnog opterećenja
materijala ugrađenih u konstrukciju objekta
(P
k
)
0-419
0
420-837
0.2
838-1675
0.4
1676-4187
0.6
4188-8373
0.8
5
objekta

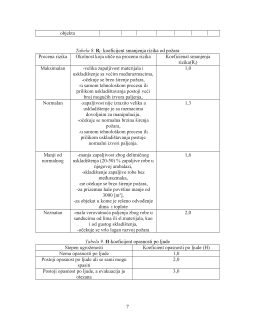

Tabela 8.
R
i
-
koeficijent smanjenja rizika od požara
Procena rizika
Okolnost koja utiče na procenu rizika
Koeficienat smanjenja
rizika(R
i
)
Maksimalan
-velika zapaljivost materijala i
uskladištenje sa većim međurazmacima,
-očekuje se brzo širenje požara,
-u samom tehnoloskom procesu ili
prilikom uskladištavanja postoji veći
broj mogućih izvora paljenja,
1,0
Normalan
-zapaljivost nije izrazito velika a
uskladištenje je sa razmacima
dovoljnim za manipulaciju,
-očekuje se normalna brzina širenja
požara,
-u samom tehnološkom procesu ili
prilikom uskladištavanja postoje
normalni izvori paljenja.
1,3
Manji od
normalnog
-manja zapaljivost zbog delimičnog
uskladištenja (20-50) % zapaljive robe u
njegovoj ambalazi,
-skladištenje zapaljive robe bez
međurazmaka,
-ne očekuje se brzo širenje požara,
-za prizemne hale površine manje od
3000 [m
2
],
-za objekat u kome je rešeno odvođenje
dima i toplote
1,6
Neznatan
-mala verovatnoća paljenja zbog robe u
sanducima od lima ili sl.materijala, kao
i od gustog skladištenja,
-očekuje se vrlo lagan razvoj požara
2,0
Tabela 9.
H
-koeficijent opasnosti po ljude
Stepen ugroženosti
Koeficient opasnosti po ljude (H)
Nema opasnosti po ljude
1,0
Postoji opasnost po ljude ali se sami mogu
spasiti
2,0
Postoji opasnost po ljude, a evakuacija je
otezana
3,0
7
