Smjernice

za izradu

ETICS sustava

SADRŽAJ

1. UVOD

2. OSNOVE

3. OPĆE UPUTE

4. STRUKTURA SUSTAVA

4.1. Ljepilo i dodatno učvršćivanje

4.2. Toplinsko-izolacijski materijali

4.3. Armaturni sloj

4.4. Završno-dekorativni sloj

5. BITNI ZAHTJEVI I DOKAZIVANJE UPORABLJIVOSTI - ZAKONSKA REGULATIVA

5.1. Bitni zahtjevi za građevinu

5.2. Dokazivanje uporabljivosti ETICS sustava

6. PODLOGA

6.1. Neožbukane nove podloge

6.2. Starogradnja i/ili postojeće ožbukane podloge

6.3. Drvene podloge i lagane građevinske ploče

6.4. Ostale podloge

6.5. Provjera i procjena podloge

6.6. Priprema podloge

6.6.1. Postupci na neožbukanom ziđu

6.6.2. Postupci na betonu

6.6.3. Postupci na mineralnim bojama i žbukama

6.6.4. Postupci na organskim bojama i žbukama

6.6.5. Postupci na drvenim podlogama i suhomontažnim pločama

7. IZVOĐENJE

7.1. Spojevi, završeci i prodori

7.1.1. Spoj s prozorima i vratima

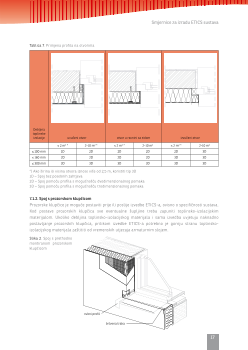

7.1.2. Spoj s prozorskom klupčicom

7.1.3. Spoj s krovom

7.1.4. Spoj s kutijom za rolete

7.2. Podnožja, područje prskanja vodom i dodira s tlom

7.2.1. Općenito

7.2.2. Podnožja i područje prskanja vodom

7.2.3. Područje dodira s tlom

7.2.4. Toplinsko-izolacijski materijal (ploče)

7.2.5. Izvođenje

7.2.5.1. Spoj s podnožjem

7.2.5.2. Spoj s tlom

7.2.5.3. Izolacija u dodiru s tlom

7.3. Dilatacijske reške (fuge)

7.4. Balkoni i terase

7.5. Atika/nadozid

7.6. Spoj nosivog elementa i ispune

7.7. Miješanje i nanošenje morta za lijepljenje

7.7.1. Metoda „rubno-točkastog“ nanošenja

7.7.2. Metoda potpunog pokrivnog nanošenja

7.7.3. Posebnost nanošenja ovisno o vrsti toplinsko-izolacijskog materijala

7.7.4. Posebnost nanošenja na zadnji red ploča/lamela

7.8. Postavljanje toplinsko-izolacijskih ploča i lamela

7.8.1. Lijepljenje

7.8.2. Izravnavanje neravnina

7.8.3. Mehaničko pričvršćivanje

7.8.3.1. Izbor pričvrsnica

7.8.3.2. Bušenje rupa

7.8.3.3. Broj pričvrsnica

1. UVOD

Zakon o prostornom uređenju i gradnji određuje da je jedan od bitnih zahtjeva za građevinu ušteda energije
i toplinska zaštita. Njime se propisuje da u odnosu na mjesne klimatske prilike potrošnja energije prilikom
korištenja uređaja za grijanje, hlađenje i provjetravanje mora biti jednaka ili niža od propisane razine, a da
za osobe koje borave u građevini budu osigurani zadovoljavajući toplinski uvjeti.
Jedan od najčešćih načina zadovoljavanja uvjeta uštede energije i toplinske zaštite vanjskih zidova je
uporaba povezanog sustava za vanjsku toplinsku izolaciju (engl.

External thermal insulation composite

system

- ETICS, njem.

Wärmedämmverbundsystem

- WDVS). Prema hrvatskim normama HRN EN 13499

i HRN EN 13500, definicija ETICS-a je sljedeća:

„Na gradilištu izveden sustav koji se sastoji iz tvornički proizvedenih proizvoda. Isporučuje se od
proizvođača kao potpuni sustav i sadržava minimalno sljedeće sustavu prilagođene komponente:
- mort za lijepljenje i/ili mehaničko pričvršćenje
- toplinsko-izolacijski materijal
- mort za armaturni sloj
- staklenu mrežicu
- završno-dekorativnu žbuku.
Sve se komponente sustava odabiru ovisno o specifičnosti sustava i podloge.“

Kako bi se osigurala funkcionalnost, važna je savršena usklađenost komponenata sustava te stručno
planiranje i izvedba.
Temeljem važeće hrvatske i europske građevne regulative svi su ponuđači sustava (proizvođači i/ili
trgovci) dužni nuditi kompletni toplinsko-izolacijski sustav za koji je proveden postupak ocjenjivanja
sukladnosti i izdane isprave o sukladnosti u skladu s odredbama Pravilnika za ocjenjivanje sukladnosti,
isprave o sukladnosti i označavanje građevnih proizvoda. Izvođači su dužni iste ugraditi prema tehničkoj
uputi proizvođača i ovim smjernicama te kontrolirati jesu li proizvodi koji su isporučeni na gradilište
dio sustava.
Ove Smjernice sastavili su članovi Hrvatske udruge proizvođača toplinsko-fasadnih sustava - HUPFAS.
To je udruženje renomiranih hrvatskih i europskih proizvođača elemenata ETICS sustava koji djeluju
na području Republike Hrvatske. Cilj Udruge je kroz stručan i predan rad njezinih članova pridonijeti
edukaciji, promociji i podizanju kvalitete ETICS-a te održavanje konstruktivnog dijaloga sa svim ciljnim
skupinama. Smjernice se temelje na trenutnom stanju tehnike te višegodišnjem iskustvu stručnih službi
članova HUPFAS-a. Preporuča se da se pravila u ovim Smjernicama pridržavaju svi sudionici u gradnji:
projektanti, izvođači, nadzorni inženjeri te svi koji su uključeni u postupak ocjenjivanja sukladnosti
građevnih proizvoda.

Izvođač sustava i nadzorni inženjer na gradilištu obvezni su:

■

kontrolirati jesu li isporučeni elementi odgovarajućeg sustava za koji je proveden postupak ocjenjivanja

sukladnosti u skladu s važećim zakonima i propisima

■

na gradilištu imati svu pripadajuću tehničku dokumentaciju (tehničke upute, potvrde i izjave o

sukladnosti...).

Smjernice za izradu ETICS sustava

Definicije pojmova

Termička sanacija

Pod ovim se pojmom podrazumijevaju mjere koje doprinose poboljšanju kvalitete toplinske izolacije
nekog objekta. Time se doprinosi smanjenju troškova grijanja te povećava ugodnost stanovanja. ETICS
sustav služi i za sanaciju eventualnih građevinskih šteta na građevini.

Niskoenergetska kuća

Pod ovim pojmom se podrazumijeva kuća koja je tako toplinski izolirana da je potrošnja energije za
grijanje manja od 40 kWh/m

a. U-vrijednost je manja od 0,20 W/m

K. Debljina toplinske izolacije u

pravilu iznosi 15-20 cm.
Za usporedbu, većina toplinski izoliranih objekata u novogradnji ima prosječnu potrošnju iznad 150
kWh/m

Pasivna kuća

Pasivna  kuća  je  maksimalno  izolirani  objekt  koji  potrebnu  toplinsku  energiju  za  grijanje  dobiva  iz
toplinskih  dobitaka  nastalih  u  samom  objektu  (toplina  tijela,  toplina  iz  kućanskih  aparata,  toplina
koja nastaje kuhanjem i dr.) i vanjskih prirodnih toplinskih dobitaka (sunčeva energija, geotermalna
energija, energija vjetra i vode i dr.).
Pasivnom kućom smatra se objekt u kojem se ugodnost stanovanja - kako zimi, tako i ljeti - postiže bez
uporabe konvencionalnog sustava grijanja. Pretpostavka za to je optimalna toplinska izolacija bez tzv.
„hladnih mostova“ sa zrakonepropusnim obodom te uporaba posebnih prozora. Kako bi se u objektu
osigurao  stalan  unos  zraka,  potrebno  je  učinkovito  kontrolirano  provjetravanje  s  izmjenjivačima
topline.
Svi  vanjski  dijelovi  kuće  (osim  prozora)  toplinski  se  izoliraju  tako  da  je  U-vrijednost  manja  od  0,15
W/m

K, odnosno ukupna potrošnja toplinske energije za grijanje ne smije biti viša od 15 kWh/m

Debljina toplinske izolacije u pravilu iznosi oko 30 cm. Za postizanje ovakve toplinske izolacije potrebno
je detaljno planiranje. S obzirom na to da su ovi detalji specifični za svaki pojedini objekt, ovim
Smjernicama oni nisu obuhvaćeni.

Smjernice za izradu ETICS sustava

3. OPĆE UPUTE

U  stručnu  organizaciju  gradilišta  ubraja  se  i  propisno  skladištenje  svih  komponenti  koje  čine  ETICS
sustav. Niti u jednu komponentu sustava nije dozvoljeno miješanje bilo kakvog drugog dodatka, osim
ako  proizvođač  ne  navodi  drugačije.  Eventualno  nijansiranje  pastoznih  završno-dekorativnih  žbuka
dozvoljeno je jedino uz konzultaciju s proizvođačem i uz njegovo odobrenje.
Vremenski uvjeti imaju snažan utjecaj na kvalitetu izvedenih radova, stoga treba poštivati sljedeće upute:
1.  Tijekom cjelokupne faze izvedbe, sušenja i stvrdnjavanja temperatura okoline, podloge i materijala

mora iznositi najmanje +5 °C (kod silikatnih žbuka najmanje +8 °C). Na temperaturi nižoj od +5 °C
prestaje svako vezanje i sušenje materijala, osim u slučajevima kad je to izričito naglašeno od strane
proizvođača, odnosno u slučajevima kad su materijali primjenjivi do 0 °C. Nepovoljni vremenski
utjecaji kao npr. temperature iznad +30 °C, visoka relativna vlažnost zraka, vjetar i izravno zračenje
sunčeve svjetlosti mogu promijeniti svojstva materijala kod obrade.

2. Svako ozbiljno gradilište podrazumijeva korištenje zaštite, stoga se preporuča uvijek koristiti skelsko

platno.

3. Tijekom izvedbe treba upotrebljavati samo čistu vodu uobičajene temperature. Ljeti se ne smije

upotrebljavati voda koja se, na primjer, zagrijala u crijevu za vodu.

(vidi poglavlje 7.11., Završno-dekorativna žbuka, str. 38).

Prije ugradnje ETICS-a moraju biti izvedeni sljedeći radovi:

■

odvođenje oborinskih voda: postavljene strehe, okapnice, žljebovi itd.

■

unutarnje žbukanje, postavljanje estriha itd., a ugrađeni materijali osušeni prema naputku

proizvođača

■

postavljena vanjska stolarija

■

postavljene sve vanjske instalacije

■

ravnina podloge mora biti u skladu s HRN DIN 18202:

■

fuge moraju biti zapunjene

■

s betonskih površina mora biti uklonjeno sredstvo za odvajanje oplata te sve eventualne masnoće

■

provjeriti valjanost podloge prema određenim standardima.

Napomena: Procjena podloge je odgovornost izvođača radova!

Više o podlozi vidi u poglavlju 6. Podloga, str. 12
Kod planiranja i raspisivanja natječaja za ETICS treba paziti na sljedeće:

■

predviđeni ETICS mora biti prikladan s obzirom na projektiranu toplinsku izolaciju i difuziju vodene

pare (npr. odgovarajuća izolacija špaleta)

■

ETICS sustav mora biti ispitan u ovlaštenoj instituciji RH i imati važeću Izjavu o sukladnosti

■

svi priključni i završni dijelovi te prodori i izvedba detalja moraju biti tako planirani da postoje jasni

podaci o izvođenju i primjeni potrebnih priključnih profila čija će primjena onemogućiti prodor
oborinske vode i vlaženja kroz spojeve ETICS sustava i drugih dijelova pročelja

■

pričvršćenja za npr. tende, rukohvate, rashladne uređaje, prozorske kapke itd. moraju biti projektirana

tako da se može obaviti sigurna montaža bez toplinskih mostova.
