Bosna i Hercegovina
Federacija Bosne i Hercegovine
Hercegovačko-neretvanski kanton
J.U. „Srednja škola“ Konjic
Elektrotehnička škola
Maturski rad iz elektroenergetskih mreža
SPAJANJE I ZAVRŠAVANJE KABLOVA
Mentor: Učenik:
Hikmet Trnka prof.
Konjic, maj 2014.
Elvis Sultić
1
SADRŽAJ
1. UVOD……………………………………………………………………………………….2
2. OPĆENITO O KABLOVIMA………………………….…………………………………..3
3. KABLOVSKI PRIBOR………………………………………………….………………….4
3.1 KABLOVSKE KAPE… …………………………………………………………………..4
3.2 KABLOVSKA GLAVA…………………………………………………………………..5
3.3 KABLOVSKE SPOJNICE………………………………………………………….……..5

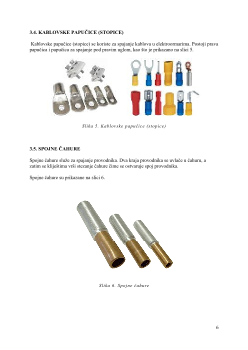

3.4 KABLOVSKE PAPUČICE ( STOPICE )………………………………………….……..6
3.5 SPOJNE ČAHURE…………………………………………………………………….….6
3.6 KABLOVSKE OBUJMICE……………………………………………………….……...7
3.7 KABLOVSKE UVODNICE…………………………………………………..………….7
4. KONSTRUKCIJA UNIVERZALNOG KABLA………………………………..………...8
4.1 SPOJNI PRIBOR ZA UNIVERZALNI KABAL……………………………..………….8
4.2 KABLOVSKI ZAVRŠECI………………………………………………………..………8
4.3 UGRADNJA KABLOVSKIH ZAVRŠETAKA NA STUBU…………………………….9
5. POGONSKA ISKUSTVA I MOGUĆE INTERVENCIJE…………………………..……10
6. ZAKLJUČAK……………………………………………………………………………...11
7. LITERATURA…………………………………………………………………………….,12
3
2. OPĆENITO O KABLOVIMA
Kablovi služe za napajanje potrošača električnom energijom i za prijenos električnih odnosno
optičkih signala. Električni signali se prenose bakarnim vodičima, dok se optički signali
provode kroz stakleno vlakno. Optički kablovi su u sve široj upotrebi u komunikacijama.
Kabal se sastoji od :
- omotača
- plašta
- jezgra
- žile
- vodiča (provodnika)
Konstrukcioni elementi kabla su prikazani na slici 1 :
Slika 1. Konstrukcioni elementi kabla
Provodnici (vodiči) sa izolacijom se zovu žile. Cjelina od nekoliko žila se zove jezgro. Plašt
se postavlja u cilju zaštite jezgra. Plašt se izrađuje od gume, PVC-a ili metala. Omotač je
mehanička zaštita kabla. Kod telekomunikacionih kablova žile se formiraju u parice i
četvorke.
Dvije žile čine paricu, a četiri četvorku. Provodnici mogu biti puni i upredeni od više tanjih
žica.
Za pokretne potrošače se obavezno upotrebljavaju upredeni (licnasti) provodnici. Danas se
koriste sljedeći izolacioni materijali: guma, polivinilhlorid (PVC), polietilen i silikon. Kablovi
izolirani gumom se koriste za napajanje pokretnih potrošača. Kablovi izolirani
polivinilhloridom su u najširoj upotrebi. Polivinilhlorid gori samo ako je iznad plamena, ali se
plamen ne širi.
Polietilen ima sve dobre osobine polivinilhlorida, a uz to ima veću otpornost na povišene
temperature. Silikon se koristi za izolaciju kablova koji napajaju grijače i drugdje gdje je
prisutna visoka temperatura.
4
3. KABLOVSKI PRIBOR
Kablovski pribor čine sljedeći elementi:
1. kablovske kape
2. kablovske glave
3. kablovske spojnice
4. kablovske papučice (stopice)
5. spojne čahure
6. kablovske obujmice
7. kablovske uvodnice.
3.1. KABLOVSKE KAPE
Kablovske kape se upotrebljavaju kao privremena zaštita krajeva kablova od prodora vlage
koja može štetno utjecati na izolaciju kabla. Izrađuje se od kablovske mase kojom se zaliva
kraj kabla.
Kablovska kapa prikazna je na slici 2 :
Slika 2. Kablovska kapa
