Политехничка школа Крагујевац
Семинарски рад из практичне наставе
Тема:
Спојнице на моторним возилима
Професор: Ученик:
Јелена Поповић Валић Јована IV-5
Момчило Иванишевић
Крагујевац, Мај, 2018
2
Садржај
Увод.......................................................................................................................................3
Спојнице........................................................................................................................................4
1.1. Подела спојница......................................................................................................................4
1.2. Једноламеласта фрикциона спојница................................................................................5-6
1.3. Саставни делови тањирасте спојнице ..............................................................................6-7

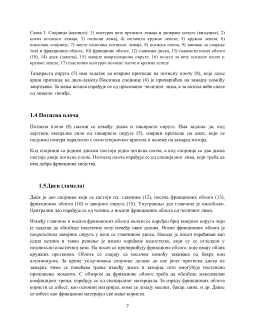

1.4. Потисна плоча.........................................................................................................................7
1.5. Диск (ламела)..........................................................................................................................7
1.6. Спојничко вратило..................................................................................................................8
1.7. Дволамеласга спојница ......................................................................................................8-9
1.8. Искључивање и укључивање спојнице...........................................................................9-10
1.9. Центрифугална спојница................................................................................................10-12
Литература....................................................................................................................................13
4
Спојнице
Ha слици 1. шематски је приказан систем преношења снаге мотора до погонских точкова.
Његов задатак је да изрврши промену обртног момента мотора. Пренос обртног момента
реализује се преко: спојнице (2), мењача (3), зглобних вратила (4), главног преносника (5 и
6), полувратила (7) до погонских точкова (8).
Слика 1. Шематски ириказ трансмисије: 1) мотор, 2) спојница, 3) мењач, 4) зглобно вратило,
5)конусни зупчаник, 6) тањирасти зупчаник, 7) полувратило, 8) погонски точкови
1.1 Подела спојница
Спојница је део трансмисије која се налази између мотора и мењача. Њен задатак је да
пренесе снагу мотора на мењач, односно да обезбеди електричну везу између мотора и
мењача. Захваљујући еластичној вези која се реализује помоћу спојнице, избегнута су
могућа механичка оштећења на склоповима возила. У случајевима када дође до
преоптерећења возила, спојнице ће обезбедити проклизавање и на тај начин ће се
избећи могућа механичка оштећења на делу трансмисије.
На возилима су, најчешће, у примени фрикционе спојнице.
Према начину укључивања, може се извршити подела на:
- спојнице са принудним командовањем и
- спојнице са аутоматским командовањем.
Преносни механизам може бити:
- механички,
- хидростатички,
- пнеуматски и
- комбиновано хидрауличко-пнеуматички (серво-уређај).
