Viša tehnička škola
Novi Sad
Seminarski rad
Predmet: Stacionarna oprema za gašenje požara
Profesor: Student:
Dr Karabasil Dragan Ilić Mirko 79/03
Sadržaj
I Projektni zadatak…………………………………………………………..1
II Tehnički uslovi……………………………………………………………...3
III Tehnički opis……………………………………………………………….4
IV Predhodni proračun…………………………………………………...….9
V Hidraulični proračun…………………………………………………….14
VI Predmer…………………………………………………………………..20
VII Uputstvo za rukovanje
sistemom……………………………………......21
VIII Crteži………………………………………………………………….….25
2

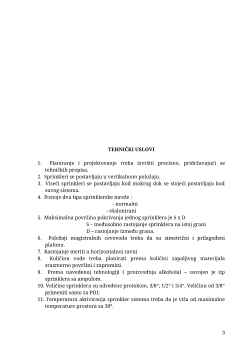

12. Rastojanja sprinklera od mogućih prepreka na krovu se određuje iz
dijagrama ( horizontalna i vertikalna ).
13. Maksimalni pritisak u sprinklerskoj instalaciji iznosi 10 bara, dok se mora
obezbediti pritisak na najnepovoljnijoj mlaznici od 0.5 bara a najveći od 5
bara.
14. Rastojanje držača – nosača je maksimalno 4 m.
15. Razvodni i napojni cevovodi se izrađuju od čeličnih cevi.
16. Spajanje cevi se izvodi zavarivanjem a varovi moraju biti kvalitetni.
17. Zavarivačke radove mogu izvoditi samo atestirani varioci.
18. Na razvodne i napojne cevovode na smeju se prikjučivati potrošači.
19. Rastojanja vodova od konstrukcije je 50mm.
20. Razmak oslonaca u zavisnosti od prečnika cevi.
Razma
k
col ('')
do
3/4''
1''
5/4'' 3/2''
2''
5/2''
3'' i
više
No
(mm
)
do
20
25
32
40
50
65
80 i
više
l
(m)
2.0 2.25 2.5 2.75 3.0
3.5
4.0
21. Ogranci se vezuju za tavanicu vešalicama.
22. Držači se prave od negorivog materijala i treba da imaju najmanji presek.
No
50
50-100
100-150
150-200
200-250
min.
presek
(mm
2
/M)
30/M8
50/M10
70/M12
125/M16 150/M18
23. Pri prolazu cevovoda kroz građevinsku konstrukciju postaviti ga u
zaštitnu kolonu ( cev većeg prečnika ) a zazor se zaptiva negorivim
materijalom.
24. Cevi prečnika manjeg od 50 mm se ne smeju spajati zavarivanjem.
25. Cevovode van objekta voditi ispod nivoa terena 0,8 m da bi se sprečilo
smrzavanje vode.
26. Na razvodne vodove se pričvršćuju na normalne sprinkler mlaznice No 15.
27. Maksimalno rastojanje između mlaznica je 4 m a stvarno iznosi 3,083 m.
28. Mlaznica se pričvršćuje za cevovod pomoću >>T<< račve a zadnja se
povezuje na luk.
4
29. Cevna mreža se sastoji od dva razvodna voda na koje su pričvršćena 24
ogranka koji su posavljeni pod uglom od 11,49
o
30. Cevni vodovi se vidno vode i nije dozvoljeno zaštićeno izolovanje od niskih
i visokih temperatura.
31. Cevovod se štiti od korozije nanošenjem sloja zaštitne boje.
32. Mlaznice se ne farbaju.
33. Pumpna stanica se nalazi ispod nivoa terena na udaljenosti 10 m od
objekta.
34. KSV. Je za mokri sprinker sistem (grejni).
35. Radi pražnjenja instalacije cevovod se izvodi sa nagibom prema KSV i to:
razvodni vodovi u nagibu 0.2 % a ogranci prate nagib krovne ravni.
36. Rezervoar sa vazduhom i vodom je predviđen za početnu fazu gašenja
požara
37. Sprinker postrojenje se osigurava sa najmanje dva izvora vode koji su
nezavisni jedan od drugog. Jedan izvor mora biti neiscrpan, a drugi može
biti ograničene količine vode.
38. KSV kontroliše ispravnost sistema i daje znak za uzbunu pomoću optičkih i
akustičnih signala u vatrogasnoj centrali .
39. Po završetku montaže cevovod treba isprati preko priključka za ispiranje
na kraju razvodnog voda ( min. No 40 i L = 20 cm ) zatvara se kapom ili
čepom ili zatvaračem istog No kao cev.
40. Ispitivanje cevovoda se vrši hladnim vodenim pritiskom od 15 bara u toku
24 h i ne sme doći do pada pritiska u toku ispitivanja.
41. Izrada instalacije mora biti u saglasnosti sa priloženim elaboratom,
planovima, tehničkim opisima i uslovima.
42. Odstupanje od projekta i njegova izmena dozvoljava se samo uz saglasnost
projektanta, a usvojene izmene moraju se uneti u investiciono – tehničku
dokumentaciju.
43. Za primopredaju izvršenih radova nadležni organ će odrediti komisiju za
prijem koja o svom radu vodi zapisnik. Naknadu za rad komisije snosi
investitor.
44. Sve nedostatke koje uoči komisija, izvođač mora otkloniti odmah i o svom
trošku.
45. Tehnički uslovi su sastavni deo ugovora između investitora i izvođača
radova.
5

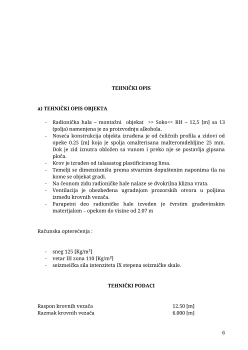

Svetla visina
3.481 [m]
Visina od poda da najviše tačke krova
5.125 [m]
Dužina hale
79.52 [m]
Širina hale
12.93 [m]
Čelične konstrukcije su glavni elementi objekta i nalaze se najčešće u
upotrebi. Osnovni nedostatak čeličnih konstrukcija je osetljivost na visoke
temperature usled kojih dolazi do deformacija i rušenja objekta. Kritična
temperature je 350
o
a vatrootpornost iznosi 15 minuta.
Konstrukcija se štiti oblaganjem materijalom otpornim na visoke temperature
sa malim koeficijentom toplotne provodljivosti, a mogu se štititi premaznim
sredstvima koja bubre pri temperature od 60 – 70 [
o
C].
Ovi premayi daju požarnu otpornost do 1 h a moraju posedovati atestnu
dokumentaciju.
Zid objekta je izveden od opeke koja ima minimalnu vatrootpornost od
2 h. Plastificirani lim od koga je napravljen krovni pokrivač ima malu
vatrootpornost.
Pod objekta je izrađen od betona koji ima dobre mehaničke osobine i
otporan je na dejstvo vode. Sa stanovišta ZOP-a, beton je bezbedonosni
element tako da ne treba postavljati podni zastor.
Instalacije koje se nalaze u objektu su :
- elektro instalacija
- instalacija za gašenje požara (stacionarni-sprinkler sistem).
b) TEHNIČKI OPIS SISTEMA
U radioničkoj hali (fabrika za proizvodnju alkohola) nalazi se ugrađena
instalacija za gašenje požara tako da se koristi mokar sistem jer je objekat
grejan.
Instalacija je izvedena kao sprinkler, prema sledećim podacima :
P.O. 3.1
I = 7.5 [ mm/min]
A
d
= 325 [ m
2
]
A
1
= 9 [ m
2
]
τ = 90 [min]
V
mr
=20 [m
3
]
V = 158 [m
3
]
