Stubne trafostanice
Visoka škola tehničkih stukovnih studija Čačak
SPECIJALISTIČKE STUDIJE
Seminarski rad iz predmeta
EKSPLOATACIJA EES
Stubne transformatorske stanice
Student:
Profesor:
Vučićević Milosav,29/16-s
dr Dojčilo Sretenović
Čačak, decembar 2016. godine
Stubne transformatorske stanice
Sadržaj
1.UVOD------------------------------------------------------------------------------------------------------------3
2. ENERGETSKI TRANSFORMATOR-------------------------------------------------------------------4
2.1 Magnetno jezgro-------------------------------------------------------------------------------------------4
2.2 Namotaji----------------------------------------------------------------------------------------------------5
2.3 Transformatorski sud i poklopac------------------------------------------------------------------------6
2.4 Izolaciono ulje---------------------------------------------------------------------------------------------6
2.5 Provodni izolatori (priključci transformatora)---------------------------------------------------------6
2.6 Regulator i prebacač napona-----------------------------------------------------------------------------8
2.7 Konzervator------------------------------------------------------------------------------------------------8

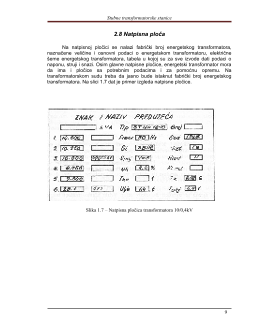

2.8 Natpisna ploča---------------------------------------------------------------------------------------------9
2.9 Pomocni delovi i pribor transformatora---------------------------------------------------------------10
2.9.1 Džep termometra-----------------------------------------------------------------------------------11
2.9.2 Buholc relej------------------------------------------------------------------------------------------11
2.9.3 Dehidrator-------------------------------------------------------------------------------------------12
2.9.4 Pokazivač nivoa ulja-------------------------------------------------------------------------------12
2.9.5 Ventil nadpritiska-----------------------------------------------------------------------------------12
2.10 Osnovne naznačene karakteristike energetskih transformatora----------------------------------12
2.11 Osnovne tehničke karakteristike energetskih transformatora------------------------------------14
2.12 Toplotni problemi energetskog transformatora-----------------------------------------------------16
2.13 Prelazne pojave kod energetskog transformatora--------------------------------------------------16
3. OSNOVNI PARAMETRI I ELEMENTI DISTRIBUTIVNIH STUBNIH
TRANSFORMATORSKIH STANICA--------------------------------------------------------------------17
3.1 Osnovni tehnički uslovi---------------------------------------------------------------------------------18
3.1.1 Tipovi STS------------------------------------------------------------------------------------------18
3.1.2 Dimenzionisanje opreme STS-e------------------------------------------------------------------18
3.1.3 Stablo stuba, konzole i nosači STS--------------------------------------------------------------18
3.1.4 Rastavno mesto za vidno odvajanje STS od visokonaponske mreže------------------------18

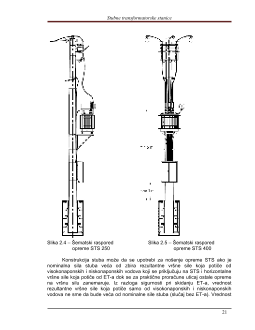

3.2 Stub STS--------------------------------------------------------------------------------------------------19
3.3 Zaštita STS-a---------------------------------------------------------------------------------------------22
3.3.1 Zaštita energetskih transformatora u STS-a----------------------------------------------------22
3.3.2 Zaštita priključaka (izvoda) niskog napona-----------------------------------------------------22
3.4 Uzemljenje STS------------------------------------------------------------------------------------------22
3.4.1 Uzemljivač zaštitnog uzemljenja-----------------------------------------------------------------22
3.4.2 Uzemljivač radnog uzemljenja-------------------------------------------------------------------23
4. KARAKTERISTIKE ELEKTRIČNE OPREME STS----------------------------------------------24
4.1 Razvod visokog napona STS---------------------------------------------------------------------------24
4.2 Razvod niskog napona STS----------------------------------------------------------------------------24
4.3 Razvodni orman------------------------------------------------------------------------------------------24
4.3.1 Polje za javno osvetljenje------------------------------------------------------------------------25
4.4 Energetski transformator--------------------------------------------------------------------------------25
4.5 Niskonaponski priključci i veze------------------------------------------------------------------------25
4.6 Ostala oprema i pribor STS-----------------------------------------------------------------------------25
5. USLOVI RADA I SPECIFIČNOSTI STS-------------------------------------------------------------26
5.1 Osnove za projektovanje STS--------------------------------------------------------------------------26
5.2 Tehničko ambijentni uslovi rada STS-a--------------------------------------------------------------26
6. ZAKLJUČAK------------------------------------------------------------------------------------------------27
LITERATURA--------------------------------------------------------------------------------------------------28
2

Stubne transformatorske stanice
2. ENERGETSKI TRANSFORMATOR
Energetski transformator je osnovni element stubne transformatorske stanice, slika
1.1.
Energetski transformator se u pogledu konstrukcije sastoji od:
-magnetnog jezgra,
-namotaja,
-transformatorskog suda i poklopca,
-pomoćnih delova i pribora.
Slika 1.1 – Energetski transformator
2.1 Magnetno jezgro
Magnetno jezgro transformatora izrađeno je od visokokvalitetnog,
hladnovaljanog, superorjentisanog lima visokog magnetnog permeabiliteta, niskog
koeficijenta histerezisa sa niskim jediničnim gubicima i strujama
magnećenja.Jezgro je stubnog tipa, kružnog poprečnog preseka. Magnetno kolo
transformatora se gradi od tankih transformatorskih limova da bi se gubici usled
vihornih struja sveli na što manju meru. Standardne debljine su 0,30 do 0,35 mm.
Materijal limova je čelik koji je legiran sa silicijumom koji poboljšava magnetne
osobine čelika u pogledu gubitaka i magnetnog otpora. Pri izradi i konstrukciji treba
voditi računa da se limovi postave tako da linije magnetnog fluksa idu u pravcu
valjanja.
4
Stubne transformatorske stanice
Na svakoj tabli lima sa jedne strane se lepi tanka hartija ili stavlja sloj emajla
ili vodenog stakla, a ponekad se ta strana lima termički obrađuje jednom ili više
puta, tako da lim oksidira pri čemu sloj oksida deluje kao izolator, tako da su
pojedini limovi koji čine magnetno jezgro međusobno izolovani. Pošto su namotaji
najčešće okrugli, površina preseka treba da bude takvog oblika da se krug kojeg
čine namotaji ispuni što više limovima pa je presek stubova stepenastog oblika kao
na slici 1.2. Kod transformatora velikih snaga u jezgrima se stavljaju kanali širine (5
– 6 mm) ,kao što je prikazano na slici 1.2, da bi moglo kroz njih da cirkuliše ulje i
bolje da hladi jezgro.
Slika 1.2 – Poprečni presek magnetnog jezgra
2.2 Namotaji
Konstrukcija namotaja zavisi od naznačenih vrednosti struja i napona
transformatora. Namotaji transformatora izrađeni su od elektrolitičkog bakra,
materijala koji ima mali električni otpor. Svi namotaji moraju biti izrađeni tako da ,ne
samo pri naznačenom radu nego i pri trenutnim kratkim spojevima i prenaponima,
izdrže sva mehanička, termička i električna naprezanja kojima mogu biti izloženi.
Namotaji su izolovani kvalitetnom papirnom izolacijom ili sintetičkim lakom, a
postavljeni su koncentrično oko stubova magnetnog jezgra. Glavna izolacija izoluje
namotaje međusobno, prema jezgru i ostalim delovima.
Namotaji NN postavljeni su unutar VN namotaja bliže jezgru. Izrađeni su kao
cilindrični, namotani su od profilne, papirom izolovane bakarne žice za snage do
250 kVA ili tanke bakarne folije za snage veće od 250 kVA što znatno povećava
otpornost transformatora na naprezanje u kratkom spoju. Namotaji VN postavljeni
su spolja i izrađeni su kao cilindrični, višeslojni ili presloženi namotaji od okrugle,
lakom izolovane ili profilne papirom izolovane bakarne žice.
Konstrukcijom namotaja sa optimalno raspoređenim rashladnim kanalima,
pravilno dimenzionisanom izolacijom, efikasnim načinom stezanja u aksijalnom i
radijalnom pravcu, postignuta je električna, termička i dinamička stabilnost
transformatora.
5

Stubne transformatorske stanice
Slika 1.3 – Niskonaponski priključci DIN 42530
Slika 1.4 – Visokonaponski priključci DIN 4531
7
