UNIVERZITET U SARAJEVU
GRAĐEVINSKI FAKULTET
PROJEKTOVANJE GRAĐEVINA I KONSTRUKCIJA
ŠKOLSKA GODINA 2016/2017.
SEMINARSKI RAD
SADRŽAJ
1. UVOD
2. TEHNIČKI OPIS
Opis konstrukcije
Konstruktivni sistem
Stubište i ostale vertikalne komunikacije
Plan oplate
3. STATIČKI PRORAČUN
1.1.Statički sistem

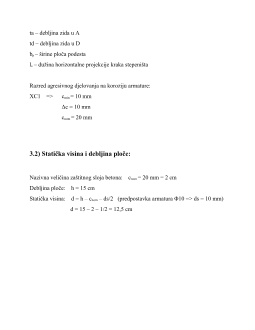

1.2.Statička visina i debljina ploče
1.3.Analiza opterećenja
1.4.Proračun presječnih sila
1.5.Materijali
1.6.Dimenzioniranje na savijanje (u polju)
1.7.Dimenzioniranje na savijanje (na upetom osloncu A)
1.8.Dimenzioniranje na poprečnu silu (nad upetim osloncem A)
1.9.Dimenzioniranje na savijanje (nad osloncem D)
4. NACRT ARMATURE
2.TEHNIČKI OPIS OBJEKTA
OPIS KONSTRUKCIJE
Lokacija objekta je u naselju Miljacka, koje se nalazi iza GRAS-a
Sa južne strane lokaciju tangira saobraćajnica Džemala Bijedića pa su saobraćajni
priključci između unutrašnjih saobraćajnica stambeno-poslovnog kompleksa
orjentisani na ovu saobraćajnicu sa dva dvosmjerna priključka na jugo-zapadnoj i
jugo-istočnoj strani parcele. U urbanističkom smislu shodno usvojenom rješenju
stambeno – poslovni kompleks se sastoji od: pristupnih saobraćajnica sa postojećim
rekonstruiranim i adaptiranim stambeno-poslovnim objektom, centralnog
parkovsko-rekreacionog dijela, te osam novoizgrađenih stambeno-poslovnih
objekata koji u urbanističkoj strukturi grade otvoreni blok.
Gabariti objekta su 32,20x16,20m, spratnosti S+P+14. Visine karekterističnih etaža
su 280cm. Na krovnoj ploči je ostavljen izlaz na istu, sa kućicom iznad stepeništa
visine 292cm.
Objekat je temeljen na temeljnoj ploči debljine 140cm. Dimenzije temeljne ploče
su 32,20x16,20m, što znači da temeljna ploča nije prepuštena u odnosu na rubne
zidove.
Stropna konstrukcija iznad temeljne ploče je AB ploča debljine 24cm. Ploča se
oslanja na AB grede i AB zidove. Podrumski zidovi su debljine 40, 30 i 20cm.
Dimenzije grede, u pogledu širine, odgovaraju debljini zidova na koje oslanjaju.
Visina greda unutar objekta, ispod spomenute ploče je 54cm (30+24).
Ploče karakteristične etaže, kao i krovne ploče su AB ploče debljine 18cm. Ploče se
oslanjaju na AB zidove i grede. Debljine AB zidova su 20cm na etažama iznad
kote. Dimenzije grede, u pogledu širine, odgovaraju debljini zidova na koje
oslanjaju. Visine greda unutar objekta, ispod spomenute ploče su 60cm (42+18) i
30cm (12+18). Grede koje se nalaze na fasadnim zidovima su visoke 39cm
(12+18+9), sa debljinom koja odgovara debljini zida na koji se naslanjaju.
Svi zidovi na koje se oslanjaju gore opisane ploče su armirani prema Pravilniku o
građenju u sezmičkim područjima. Način armiranja zidova je dat u opisu
konstruktivnih odredbi.
KONSTRUKTIVNI SISTEM
Fasadni zidovi su djelimično armirano-betonski debljine 20 i 30 cm, odnosno
nosivi.Međuspratnu konstrukciju između etaža čini armiranobetonska ploča
različitih debljina konstruktivnog presjeka.Međuspratnu konstrukciju između
stambenih etaža, prizemlja i stambenih etaža te suterenske etaže čini puna
armiranobetonska ploča različitih debljina konstruktivnog presjeka.
Konstruktivni presjek između suterena i prizemlja čini armirana betonska ploča
debljine 24,0cm, dok debljina svih ostalih međuspratnih konstrukcija - ploča iznosi
18,0cm.
Na krovu lamele C izvodi se obrnuti neprohodni ravni krov.
STUBIŠTE I OSTALE VERTIKALNE KOMUNIKACIJE
Vertikalne komunikacije u zgradi C su smještene u armiranobetonskoj jezgri,koje
uz lift okna čini i glavno dvokrako stepenište, širine kraka 125,0cm, širine ogledala
između krakova 10,0cm. Armirano-betonsko okno za dva lifta i protivpožarno
stepenište su projektovani u skladu sa Zakonom o zaštiti od požara i vatrogastvu F
BiH. AB stepenište je rađeno od betona C 30/37, a armatura koja je korištena jeste
B500S.
Glavno stepenište je dvokrako i savlađuje visinu od 280 cm.Debljine kosih ploča
krakova su 15 cm. Krakovi su identični i broje po 7 stepenika dimenzije visine 17,5
cm dok su širine stepenika po 28 cm. Ugao nagiba pod kojim su krakovi postavljeni
je 32
o
. Izmešu krakova nalaze se podestne ploče širine 125 cm i dužine 260 cm.
Debljine podestnih ploča su 15 cm. Unutrašnja podestna ploča povezana je sa
stropnom pločom, te sa njom djeluje kao kontinuirani nosač. Stubište je armirano
armaturom B500S, i izvedeno od betona C30/37. Stubište se posmatra kao kosa
ploča i ono nosi u uzdužnom smjeru.
U nastavku je dat plan oplate pomenutog stubišta:
