ПИТАЊА ИЗ ТЕХНИЧКОГ ЦРТАЊА  СА НАЦРТНОМ ГЕОМЕТРИЈОМ




1. Нацртати трећу прејекцију

















2. Нацртати трећу прејекцију



















3. Нацртати трећу прејекцију







4. Нацртати сва три изгледа модела приказаног у изометрији















5. Нацртати сва три изгледа модела приказаног у изометрији















6. Нацртати сва три изгледа модела приказаног у изометрији















7. На основу датих пројекција нацртати део у изометрији



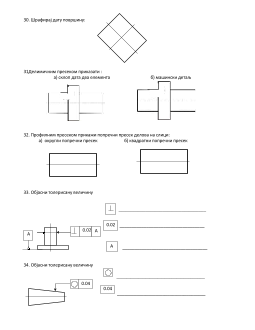

background image





11. Доцртати изостављене линије и нацртати трећи изглед














12. На основу датих пројекција нацртати део у изометрији


















13. Заглавље служи за:



а) уписивање измена и позиционих пројева цртежа
б) означавање, разврставање и употребу цртежа (унос основних података о цртежу)
в) уписивање димензија и материјала свих делова на цртежу)



14. Саставницу садржи :



а) сваки цртеж
б) радионички цртеж
в) склопни цртеж




15. Део на слици котирај: а) паралелно   б) редно



а)

б)





16. Размера је:



а) однос дужина ивица на цртежу
б) однос дужина линија на цртежу и истих линија у природи
в) однос дужина линија у природи и истих линија на цртежу



17. Заокружи стандардне размере :  1:3,  1:2,  5:1,  1:1,  4:1,  2:1





18. Од наведених размера написати стандардне размере за:

1:3,  1:2,  5:1,  1:1,  4:1,  2:1,



а) умањење

_____________

б) увећање

_____________

в) стварну величину  _____________



19.  Извршити спајање луком полупречника R=15mm кружницу и праву:















20. Извршити спајање луком полупречника R=15mm две кружнице:













21. Аксонометрија је :



а) врста погледа (поглед спреда)
б) изглед предмета (изглед сдесна)
в) начин просторног приказивања предмета



22. Код изометријског пројицирања однос димензија по осама је :



а)

1 : 1 : 1

б)

1 : 0.5 : 1

в)

1 : 1 : 0.9
