Tehnologija mašinske obrade (TMO)
je deo tehničke dokumentacije koji ide uz deo koji se obradjuje na
CNC mašini,zajedno sa Planom kontrolisanja i ispitivanja (PKI) i crtežom dela koji se obradjuje, koji objašnjava
detaljan postupak obrade komada (koji alat koristiti,koje pločice,koji su režimi,kako stegnuti komad,gde
umeravati komad itd.) Sastoji se od naslovne strane i TMO po operacijama. Operater je dužan da pre puštanja
prvog komada detaljno pročita TMO i raditi u skladu sa njom.
Na slici je prikazana
Naslovna strana
TMO na kojoj vidimo da se obrada komada vrsi iz jedne operacije.
Uputstvo za citanje TMO:
1- broj Tehnologije mašinske obrade (TMO)
2- naziv dela koji se obradjuje na CNC mašini
3- broj crteža mašinski obradjenog dela
4- broj crteža otkovka
5- naziv operacije (u ovom slucaju imamo samo jednu operaciju-OP1)
6- naziv mašine na kojoj se radi operacija
7- vreme trajanja operacije (programa)
Svaka Tehnologija mašinske obrade se sastoji od jedne ili vise operacija. Posle naslovne strane svaki list
označava po jednu operaciju. Na slici je prikazana tehnologija mašinske obrade za
OP1
.

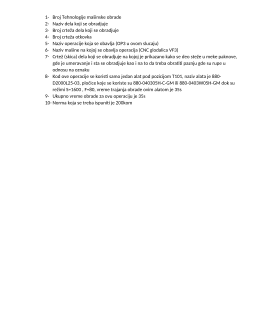

Uputstvo za citanje TMO (za Operaciju 1-OP1):
1- broj Tehnologije mašinske obrade (TMO)
2- naziv dela koji se obradjuje na CNC mašini
3- broj crteža mašinski obradjenog dela
4- broj crteža otkovka
5- naziv operacije (u ovom slucaju imamo samo jednu operaciju-OP1)
6- naziv mašine na kojoj se radi operacija
7- crtež (skica) dela koji se obradjuje sa detaljnim prikazom koji operateru daje sve informacije
da bi pravilno pustio komad da se obradjuje (kako treba postaviti komad u stegu,gde umeriti
komad,površina koja se obradjuje,redni broj alata itd.)
8- pozicija (redni broj) alata
9- naziv (šifra) alata koji se koristi
10- tip plocica koji ide za dati alat
11- posmak
12- broj obrtaja
13- vreme trajanja operacije (programa)
14- norma koja treba da se ispuni u toku radnog vremena
