Tehnologija montaže i demontaže Čančar Sanela
1
Univerzitet u Zenici akademska godina 2014/2015
Mašinski fakultet u Zenici
Seminarski rad iz Tehnologije montaže i demontaže
Predmet rada i veličine koje uticu na proces montaže na predmetu proizvoda
iz proizvodnog programa poslovnog sistema Arcelor Mittal Zenica
Uradila: Pregledao:
Sanela Čančar 5903/09 doc.dr.sc. Ismar Alagić
Tehnologija montaže i demontaže Čančar Sanela
2
Sadržaj:
1. Uvod.............................................................................................................................3
1.1 Osnovne informacije o Arcelor Mittalu Zenica......................................................4
1.2 Ukratko o procesu proizvodnje u Arcelor Mittalu Zenica......................................5
2. Predmet rada i veličine koje utiču na proces montaže................................................8
2.1 Predmet rada u procesu montaže..........................................................................8
2.2 Veličine koje utiču na proces montaže..................................................................10
3. Tehnološki postupak montaže i demontaže ...............................................................11
3.1 Montaža i demontaža reduktora u departmentu valjaonice ................................11
3.1.1 Tehnički opis reduktora..............................................................................12
3.1.2 Podesavanje sprezanja...............................................................................12
3.1.3 Pripremne aktivnosti..................................................................................13
3.1.4 Demontaža i montaža reduktora...............................................................14
4. Zaključak......................................................................................................................22
5. Literatura.....................................................................................................................23
Tehnologija montaže i demontaže Čančar Sanela
4
1.1 OSNOVNE INFORMACIJE O ARCELOR MITTALU
Sa 119 miliona tona godišnjeg kapaciteta proizvodnje i 232 000 zaposlenika u 60 zemalja,
Arcelor Mittal je vodeća svjetska kompanija za proizvodnju čelika. Njihova osnovna filozofija
je proizvesti sigurne, održive čelike.
Vrše proizvodnju čelika u više od 20 zemalja na četiri kontinenta. U 2013. godini imali su
prihod od 79,4 milijardi američkih dolara i prizvodnju sirovog čelika od 91,2 miliona tona, što
predstavlja oko 6% svjetske proizvodnje čelika. Oko 38% njihovog čelika je proizvedeno u
Americi, 46% u Evropi i 16% u ostalim regionima uključujući Kazahstan, Južnu Afriku i
Ukrajinu.
Arcelor Mittal posjeduje više od 1400 istraživača i 11 laboratorija u svijetu. U 2013. godini
uložili su više od US $ 270 miliona u israživanje i razvoj.
Slika1: Arcelor Mittal Zenica
Nakon spajanja kompanija Arcelor i Mittal, zenička kompanija je postala članica Arcelor
Mittal grupe (2006. godine). Ova kompanija danas zapošljava oko 2 500 ljudi. Arcelor Mittal
Zenica organizuje proizvodnju u koksari, valjaonicama, visokoj,čeličani,energetici,pomoću
departmenta saobraćaj i centralnog servisa kao podrške proizvodnji.
Tehnologija montaže i demontaže Čančar Sanela
5
Slika 2 : Tok proizvodnje – kapacitet
1.2 Ukratko o procesu proizvodnje celika u Arcelor Mittalu
Ruda se pomocu trakastog transportera doprema u koksaru, gdje se vrsi punjenje peci to jest
tzv baterije kojih ima oko 100 i u njima se vrsi pecenje rude. Dobijeni koks pada u vagone
voza koji se odvode na hlađenje vodom.Nakon hlađenja koks se iz vagona ispušta niz padinu
gdje se nakuplja a na dnu pogona se nalazi trakasti transporter koji odvodi koks za dalji
proces proizvodnje.Koks promjera između 30-40 mm dalje se odvozi trakom na visoku peč a
koks promijera manjm od 30 mm odvozi se na aglomeraciju.
Slika 3:Koksara
Tehnologija montaže i demontaže Čančar Sanela
7

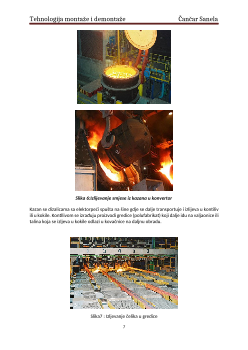

Slika 6:Izlijevanje smjese iz kazana u konvertor
Kazan se dizalicama sa elektorpeći spušta na šine gdje se dalje transportuje i izlijeva u kontiliv
ili u kokile. Kontilivom se izrađuju proizvodi gredice (polufabrikat) koji dalje idu na valjaonice ili
talina koja se izljeva u kokile odlazi u kovačnice na daljnu obradu.
Slika7 : Izljevanje čelika u gredice
