1. Omov zakon i Tevenenova teorema
Razlika potencijala (napon)
U
između krajeva jednog metalnog provodnika srazmerna je proizvodu
njegove otpornosti
R
i struje
I
koja teče kroz provodnik
U=R*I
Prema Tevenenovoj teoremi, bilo koje električno kolo između dve tačke moguće je zameniti
ekvivalentnim kolom (Tevenenovim generatorom) koji se sastoji samo od naponskog izvora i otpornika
koji su vezani na red. Tevenenov generator predstavlja realni naponski generator čija je unutrašnja
otpornosti
R
T
E
R
2
R
1
R
3
R
A
B
E
T
R
T
R
A
B
I
I
=
E
T
R
T
+
R
2. Kirhofovi zakoni i primena
Induktivnost se javlja kao posledica mah.sile usled proticanja.
5. Diode: tipovi i parametri koji ih karakterišu
Postoji nekoliko vrsta dioda sa poluprovodničkim spojem:
-
obična p-n dioda;
- zener dioda;(
Zener diode su diode koje se uglavnom koriste kao referentni izvori napona.
Izraženo područje proboja kod tzv. Zenerovog napona se koristi za dobivanje stabilnog referentnog
napona.)
Schottkyeva dioda
temelji svoj rad na ispravljačkom spoju metal-poluvodič. Osnovna karakteristika
ove diode je da ima na mjestu PN prijelaza pločastu poluvodičku izolaciju koja se zatvara u vremenu
od 100 ps i mali napon koljena (0.2 V). Zbog oblika strujno-naponske karakteristike te kratkog
vremena oporavka prikladna je za primjenu u brzim, impulsnim sklopovima ili kao zaštitni element.
-
svetleća dioda
(LED) ;
- foto dioda;
- laserksa dioda:
6. Ispravljači
Jednofazno polutalasno usmeravanje
Dvofazno polutalasno usmeravanje
Jednofazno punotalasno usmeravanje-grec
7. Stabilizator napona sa zener diodom
Zbog promene struje I, menja se i struja Iz. Međutim,
napon na Zener diodi Uz, odnosno izlazni napon,
neznatno se menja pri promeni struje Iz i struja
potrošača Ip=Uz / Rp je stalna.
8. Bipolarni tranzistor
•
Bipolarni tranzistor je komponenta sa tri elektrode
•
Poseduje pojačavačko svojstvo u smislu da male promene signala između
ulazne i referentne elektrode izazivaju nagle promene između izlazne i
referentne elektrode
•
Konstrukcija tranzistora je izvedena tako što su dva komada
poluprovodnika istog tipa (zovu se kolektor i emiter) spojena uskim
poluprovodnikom suprotnog tipa koji se zove baza
•
U zavisnosti od toga da li su kolektor i emiter poluprovodnici N tipa, a baza
P tipa ili obrnuto imamo NPN i PNP tipove bipolarnih tranzistora
9. MOSFET tranzistori
10.Polarizacija bipolarnog tranzistora i radna tačka
Pravilno polarisati bipolarne tranzistore znači:
•
Kolektorsko – bazni PN spoj polarisati inverzno
•
Bazno emitorski PN spoj polarisati direktno
•
Ovo se postiže adekvatnim podešavanjem i napona i struja u kolu u kom se
bipolarni tranzistor nalazi
•
Pod polarizacijom se podrazumeva priključenje tranzistora na jednosmerne
napone tako da tranzistor radi u željenom režimu
•
Ako je cilj aktivni režim spoj kolektor – baza mora biti polarisan inverzno, a baza
emiter direktno
•
Postoje tri ograničenja o kojim treba voditi računa prilikom primene tranzistora, i
to su:
•
Naponsko ograničenje da napon kolektor baza ne pređe napon proboja V

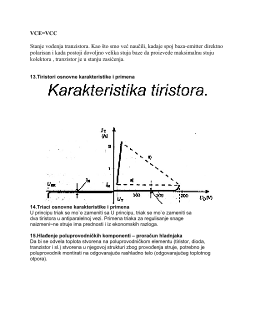

CEBDV
