UNIVERZITET U SARAJEVU
FAKULTET ZA SAOBRAĆAJ I KOMUNIKACIJE
SEMINARSKI RAD IZ PREDMETA:
Multimodalni transport
PREDMETNI NASTAVNIK
:
STUDENT:
Doc. dr. Fadila Kiso
Sarajevo, april 2016
Zadatak br. 1:
Tehnološko projektovanje
Na priloženim skicama zadate su četiri varijante tehnološkog procesa istovara i
uskladištenja paletizovanog tereta.
Ulazni parametri za dimenzioniranje tehnoloških zahtjeva i idebtifikaciju tehnoloških
elemenata:
Obim istovara 2550 (paleta/dan)
Radno vrijeme 16 (sati/dan)
Broj paleta u ciklusu: 2 (palete/ciklusu)
Dimenzije paleta: 1200x1000 (mm)
Rastojanje prijevoza – dato na skicama
Tehnologija skladištenja – data na skicama
Ukupni elementi za kvantifikovanje proračunskih elemenatai proračun troškova:
Broj radnih dana u godini: 252 (dana/god)
Efektivno radno vrijeme viljuškara: 330 (min/smjeni)
Hidraulični ručni viljuškar: C
1
=4500 (KM/kom)
Elektročeoni viljuškar: C
2
=30 000 (KM/kom)
Visokoregalni slagači: C
3
= 50 000 (KM/kom)
Faktor povećanja neto skladišnog prostora:
- 2,3 (blok skladište)
-3,6 (pojedinačno skladištenje)
Troškovi izgradnje skladišnog prostora: T
skl
= 1 000 (KM/m
2
)
Troškovi izgradnje pretovarne rampe: T
r
= 500(KM/m
2
)
Norma čas viljuškara: t
nč
= 35 (KM/sat))
Visokoregalno skladište T
skl
= 1 200 (KM/m
2
)
Potrebno je:
1. Nacrtati algoritam tehnološkog procesa istovara i uskladištenja paletizovanog
tereta.
2. Napraviti matricu tehnoloških zahtjeva i tehnoloških elemenata za sve koncepcije
(A,B,C,D)
3. Sačiniti vremensku strukturu realizacije tehnoloških zahtjeva.
4. Proračunati troškove i investiciona ulaganja za svaku varijantu.
5. Izabrati varijantno najpovoljnije tehnološko rješenje po kriteriju minimalnih
troškova
2
MATRICA TEHNOLOŠKIH ZAHTJEVA I TEHNOLOŠKIH ELEMENATA ZA
TEHNOLOŠKU KONCEPCIJU " A "
HIDRAULIČNI
RUČNI
VILJUŠKAR
ČEONI EL.
VILJUŠKAR
PALETNI
SLOG U
SKLADIŠTU
VREMENSKA STRUKTURA
PROCESA
PREMJEŠTANJE
PALETE DO IVICE
TOVARNOG PODA
VOZA
ZAHVATANJE
PALETE
VILJUŠKAROM
t
2
PREVOŽENJE
PALETE DO SLOGA
U SKLADIŠTU
t
3
ODLAGANJE
PALETE NA SLOGU
SKLADIŠTA I
POVRATNA
VOŽNJA
t
4
1.
VREMENSKA STRUKTURA PROCESA ISTOVARA :
t
ct
= (T
0
+ 0,09 S
1
/V
1
) x 2 + (T
0
+ 0,09 S
2
/V
2
) x 2 =
(0,7 + 0,09 130/10)x2 + (0,7 + 0,09 60/5)x 2 = 7,038 (min/cik)
7,038 x 1275 = 8973,45 (min/dan) =149,55 (h/dan)
.
2.
TROŠKOVI RADA ( EKSPLATACIONI TROŠKOVI )
1 NČ = 35 ( KM )
Tr = 11,9 x 35 + 149,55 x 35 = 416,5 + 5254,25 =
5650,75 KM x 252 dana =1 423 989(KM/godišnje)

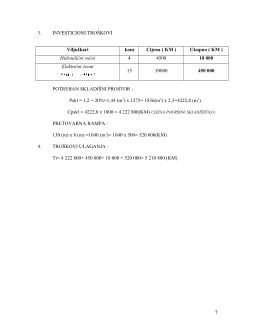

4
