Elementi i prenosnici Tolerancije
Strana 3
Tolerancije mera
Da bi se izbegla proizvoljnost u pogledu izbora (propisivanja) tolerancija koriste se međunarodni (ISO),
odnosno nacionalni standardi.
Jugoslovenski standardi o tolerancijama dužinskih mera (JUS M.A1.110 ... 464) utvrđeni su na osnovu
potpunog usvajanja ISO standarda.
Dozvoljena odstupanja kod mera odnose se na tolerancije nazivnih spoljašnjih mera (kod osovina),
unutrašnjih mera (kod otvora) i dužinskih (neodređenih)mera i daju se u ISO sistemu tolerancija.
Prema ovom sistemu položaj tolerancijskog polja označava se za osovine malim slovom, a za otvor
velikim, a kvalitet tolerancije brojem koji se upisuje iza ovog slova. Uvrednjavanje tolerisanih mera se
vrši tako što se iza nazivne vrednosti mere stavlja oznaka za toleranciju:
Elementi i prenosnici Tolerancije
Strana 4
Vrste dužinskih mera
Dužinska mera
je fizička veličina. Njena vrednost se izražava jedinicom dužine. Zavisno od načina
merenja (utvrđivanja stvarne mere) dužinske mere se mogu svrstati u tri grupe mera:
spoljašnje
,
unutrašnje
i
neodređene.
Spoljašnja mera
je dužinska veličina kod koje su, pri merenju, dodirne površine mernih pipaka alata
izvan merene dužine (Sl.1).
Spoljašnja mera
Unutrašnja mera
je dužinska veličina kod koje su, pri merenju, dodirne površine mernih pipaka alata
unutar merene dužine (Sl.2).
Unutrašnja mera
Neodređena mera
je dužinska veličina koja se ne može svrstati ni u grupu unutrašnjih mera ni u grupu
spoljašnjih mera (Sl.3).
Elementi i prenosnici Tolerancije
Strana 6
Na isti način, slovno i brojčano, unose se i tolerancije dužinskih mera,
pri čemu kod brojčanog unosa
vrednosti odstupanja mogu da se daju na različite načine, ali tako da uvek gornja vrednost predstavlja
gornje odstupanje, a donja donje.

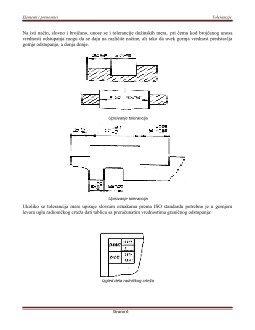

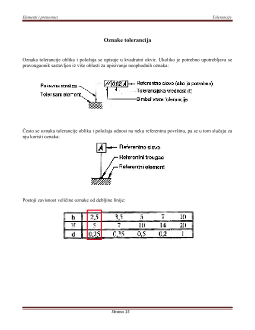

Upisivanje tolerancija
Upisivanje tolerancija
Ukoliko se tolerancija mere upisuje slovnim oznakama prema ISO standardu potrebno je u gornjem
levom uglu radioničkog crteža dati tablicu sa preračunatim vrednostima graničnog odstupanja:
Izgled dela radničkog crteža
