Toplifikacija grada Obrenovca i klimatizacija komandnih jedinica

KLIMATIZACIJA GREJANJE I HLAĐENJE

- s e m i n a r s k i r a d -

Toplifikacija grada Obrenovca i klimatizacija komandnih jedinica

Predmetni nastavnik: Student:

Prof. dr Slobodan Janković Goran Dodić

broj indeksa: MI36/17

U Zrenjaninu, 2018. godine

UNIVERZITET U NOVOM SADU

TEHNIČKI FAKULTET „MIHAJLO

PUPIN“

U ZRENJANINU

SADRŽAJ:

UVOD------------------------------------------------------------------------------------1str.

1.SISTEM DALJINSKOG GREJANJA OBRENOVCA--------------------------2str.

1.1 REKONSTRUKCIJA TURBINA A-1 I A-2 NATOPLIFIKACIONI
REŽIM RADA----------------------------------------------------------------------2-3str.

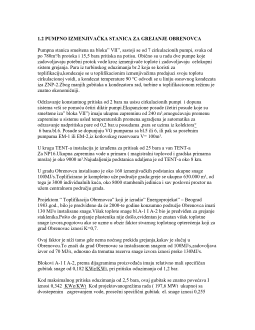

1.2 PUMPNO IZMENJIVAČKA STANICA --------------------------------------3-4str.

1.3 OPIS POSTROJENJA NA BLOKU---------------------------------------------4-6str.

1.4TOPLIFIKACIONI REŽIM RADA TURBINE--------------------------------6-7str

1.5KONTROLA RADA U TOPLIFIKACIONOM REŽIMU RADA
TURBOAGREGATA-----------------------------------------------------------------7-8str.

1.6 BLOKADE I ZAŠTITE TOPLIFIKACIJE--------------------------------------8-str.

1.7 KLIMATIZACIJA ZATVORENIH PROSTORIJA KOJE SU
NAMENJENE ZA TERMOENERGETSKU OPREMU ---------------------9-10str.

1.7.1 NAČIN RADA ČILERA –RASHLADNE JEDINICE-----------------------10str.

1.7.2 TEHNIČKI OPIS SISTEMA KLIMATIZACIJE TERMOKOMANDI---10str

1.7.3ZIMSKI REŽIM RADA SISTEMA KLIMATIZACIJE
TERMOKOMANDI--------------------------------------------------------------10str.

1.8 POSTROJENJA ZA KLIMATIZACIJU KOMANDNIH RELEJNIH SALA
BL.1-6-----------------------------------------------------------------------------10-11str.

1.8.1 RASHLADNA STANICA----------------------------------------------------11-str.

1.8.2 KLIMA CNTRALE------------------------------------------------------------11-12 str.

1.8.3POSTUPAK UKLJUČIVANJA RASHLADNOG POSTROJENJA
U RAD----------------------------------------------------------------------------12-str.

1.8.4 UKLJUČENJE SISTEMA U RAD------------------------------------------13 str.

LITERATURA-----------------------------------------------------------------------18str.

1. SISTEM DALJINSKOG GREJANJA OBRENOVCA (SDGO

)

1.1 REKONSTRUKCIJA TURBINA A-1 I A-2 NA TOPLOFIKACIONI
REŽIM RADA

Za potrebe grejanja grada Obrenovca iyvršena je 1986.god rekonstrukcija bl.A-2 na
toplifikacioni režim rada, a 1988 rekonstrukcija i bl. A-1. rekonstrukcijua je izvršena na
osnovu dokumentacije koju je izradio institut SKB- HARKOV,a opremu su isporučili :

JUGOTURBINA-Karlovac,ILR –Železnik I MINEL-Beograd.
Projektni bazni kapacitet oba bloka je 196,7 Mj/s, a temperaturski
režimpolazne/povratne vode je 115/75°C, maksimalnog protoka od 1180 kg/s.
Predviđeno je dvostepeno zagrevanje vode u pontri izmenjivača toplote na svakom bloku
( stepenu).Blokovi su po vodi vezani redno.Voda se u prvom stepenu (bl.A2) zagreva
preko tri paralelno vezana izmenjivača toplote sa 75°C na 93°C pri minimalnom pritisku
oduzimanja od 1,2 bara.

Toplotna snaga bloka je pri tome 90,6 MJ/s a električna snaga je 2oo MW.
Do temperature od 115°C, voda se zagreva u drugom stepenu (bl.A1), takođe preko tri
paralelno vezana izmenjivača.Pritisak oduzimanja je maksimalan I iznosi 2,5
bara,toplotna snaga bloka 107MJ/s,a električna snaga je 181MW.

Na osnovu dijagrama režima rada turbine bl.A-1 I A-2, moguće je oduzeti maksimalnu
toplotnu snagu od 216,7 MJ/s ( sa obe turbine), pri ulaznom protoku sveže pare od po
500-670 t/h ( opterećenje od 75%-100%).Kod nižih opterećenja, redukovana je
mogućnost oduzimanja pare za toplifikaciju, zbog nedovoljnog protoka kroz turbine
niskog pritiska.

Predviđena je kvalitativna regulacija transporta toplote – promena temperature polazne
vode po kliznom dijagramu, sa konstantnim protokom.

Pri sopoljnim temperaturama višim od -4°C nema potrebe za zagrevanje vode u drugom
stepenu ( bloku A-1).Regulisanje temperature polazne vode vrši se promenom pritiska
oduzimanja, a pri dostizanju minimalnog pritiska oduzimanja od 1,2 bara, regulacija
temperature se vrši promenom protoka kroz izmenjivače, odnosno njihovim
bajpasiranjem.
Rekonstrukcija turbine sastoji se u izgradnji dodatnog regulisanog oduzimanja na izlazu

Iz cilindra srednjeg pritiska, I ugradnji prigušnih obrtnih dijafragmi na mestu 24/28
stupnja u središnjem delu cilindra niskog pritiska.Dijafragme, koje pogon I hidraulični u
servopogon služi za preraspodelu pare niskog pritiska,odnosno regulaciju pritiska
oduzimanja za toplifikaciju.Pritisak reguliše u opsegu 1,2-2,5 bara.Maksimalni pritisak
oduzimanja je potreban za postizanje temperature polazne vode od 115°C.

Na svakom bloku instalirana sup o tri vertikalna izmenjivača toplote sa plivajućom
glavom sledećih karakteristika.Postoji I takozvani vršni izmenjivač toplote ,koji radi u
prelaznim rezimima kada je temperatura spoljnjeg vazduha od12 °C do 8°C period (jesn
–zima,zima –proleće).
Svaki izmenjivač je opremljen na ulaznoj strain po void sa po 1 ručnim zasunom i
1leptirastom klapnom TVa-108,109 i 110.Za bl.2 su klapne:TVa-208,209 I 210.sve
klapne imaju svoj elektromotorni pogon,a na izlaznoj strain po voidi po jedan ručni
zasun.
Za vreme grejne sezone svi ručni zasuni su otvoreni po vodi,a klapne sa elektromotornim
pogonom su zatvorene na izmenjivačima koji nisu u radu.

Projektovano

Stvarno

Top. snaga po izmenjivaču

46.5 MW

31,0MW

Pritisak pare

2,5 bara max

2,5 bara max.

Temperatura pare

190°C

Količina pare u

izmenjivaču
