Topografske karte (planovi)
•
topografske karte i planovi prikazuju teren u horizontalnom i
visinskom smislu.
•
Topografska karta i plan su trodimenzionalni prikaz dijela
površine Zemlje
.
• Kako je ploha Zemlje nepravilnog oblika, a upravo reljef tome
najviše doprinosi, nije jednostavan zadatak prikazati površinu
Zemlje u ravnini, tj. na topografskim planovima.
Reljef zemljišta
•

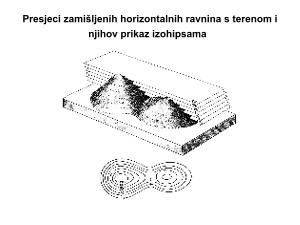

Reljef se na topografskim planovima prikazuje
izohipsama i
nadmorskim
visinama pojedinih karakterističnih točaka
(kotama)
.
•
Različiti objekti se na topografskim planovima prikazuju
usvojenim topografskim znacima, različitim bojama, ili se ispisuju
odgovarajući nazivi, odnosno kratice naziva.
•
Topografska karta mora imati i sadržaj van korisnog prostora, a tu
je prije svega važna oznaka
ekvidistancije izohipsa.
Izrada topografskih planova
•
Da bi se mogao izraditi topografski plan nekog područja,
potrebno je teren adekvatno izmjeriti.
• Treba izmjeriti niz točaka koje su potrebne samo za njegov visinski
prikaz.
•
Iako se pri suvremenoj izmjeri za horizontalan prikaz terena za
svaku detaljnu točku određuje i njena nadmorska visina, ti podaci
često puta nisu dovoljni da se teren i u visinskom smislu dobro
prikaže. Naročito to može doći do izražaja kod razvedenog terena,
gdje treba pri izboru točaka za prikaz reljefa obratiti veliku
pozornost.
