MINISTARSTVO ZA PROSTORNO UREĐENJE,
GRAĐEVINARSTVO I EKOLOGIJU
REPUBLIKE SRPSKE
RAD ZA STRUČNI ISPIT
IZ
ELEKTROTEHNIČKE STRUKE
MENTOR : KANDIDAT :
______________ _______________
ŽIVKO RAKAS dipl. inž.el
KARALIĆ NIHAD
Banja luka, Mart, 2015 godine
GLAVNI PROJEKAT
Stubne trafostanice BSTS 10(20)/0,4 kV
„Rahić 1“ Gornji Rahić sa niskonaponskim izlazima
III ELABORAT ZAŠTITE NA RADU
1. Mjere i sredstva zaštite na radu
2. Sistem veza za komunikaciju na radilištu
3. Pripreme radova na održavanju TS
4. Obezbeđenje beznaponskog stanja

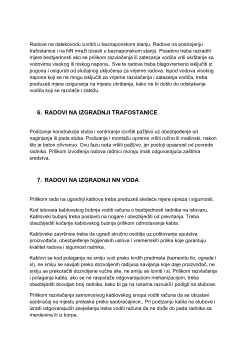

5. Radovi na izgradnji trafostanice
6. Radovi na izgradnji NN voda
7. Mjere zaštite na trafostanici u eksploataciji
8. Mjere zaštite na NN vodu na zone opasnosti
ELABORAT ZAŠTITE OD POŽARA
1. Zaštita od požara na trafostanici
2. Zaštita od požara u niskonapionskoj mreži
PRILOZI
TEHNIČKI OPIS TRAFOSTANICE
BSTS 10(20)/0,4 kV „Rahić 1” Gornji Rahić
-
Napon kratkog spoja
uk%=4%
-
Grupa spoja
Dyn5
-
Freekvencija
F=50 Hz
-
Masa ulja
175 kg, tip PRISTA TRAFO – A
-
Masa metala
604 kg
-
Ukupna masa
952 kg
-
Godina proizvodnje
2003 godina

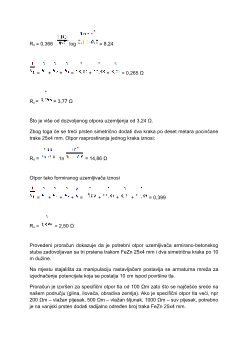

5. Opis trafostanice
Trafostanica 10(20)/0,4 kV, snage 250 kVA predviđena je kao krajnja na
armiranobetonskom stubu 12/1600 koji se montira na betonski temelj.
Visokonaponska i niskonaponska oprema se montira na armiranobetonski stub.
Pozicije opreme na armiranobetonskom stubu trafostanice TS 12/1600 su takve da
su zadovoljeni uslovi sigurnosne visine.
Transformator i odvodnici prenapona ZnO su 10 kV odnosno 12 kV. Oprema na
trafostanici odnosno rastavljač-osigurač, izolatori su nazivnog napona 20 kV.
Osigurači su tipa VVC 25A, 20 kV.
a) Betonski stub
Izabrani stub je armiranobetonski stub tip TS-12/1600, tj. stub sa nazivnom
horizontalnom silom na vrhu od 1600 daN. Karakteristike ovog stuba date su na
nacrtu broj 4.
Armiranobetonski stub je izrađen postupkom centrifugiranja, te ispitan da može
izdržati horizontalnu zateznu silu na vrhu stuba od 1600 daN. Dakle, stub ima
sljedeće karakteristike:
-
Ukupna dužina
12 m
-
Prečnik u vrhu stuba
20 cm
-
Prečnik u dnu stuba
40 cm
-
Težina stuba
1900 kg
-
Dopuštena horizontalna sila u vrhu stuba 1600 daN
Zatezna sila dalekovoda A1-Fe 3x35 mm
2
iznosi:
F
dy
= α x S x 3 = 9 x 40 x 3 = 1080 daN
