Visoka škola “ Logos centar ”

Mostar

                                              Seminarski rad



                                   TRANSFORMATORI

Kolegij:  “Električne mreže”

Mentor:                                                                                  Student:

Ivan Ramljk mag.ing el.                                                     Saša Dragičević

                                       Mostar, Studeni 2017.



SADRŽAJ

1.

UVOD

………………………………………………………………1

2. POVIJEST TRANSFORMATORA

………….……………. ………... 4



2.1. Teslin Transformator

....................................................................4



2.2 Primjena Teslinog Transformatora

……………………………….6

3. NAMJENA TRANSFORMATORA

…………………………...……...8

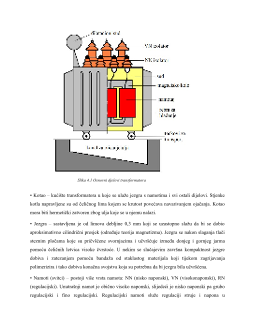

4. OSNOVNI DJELOVI TRANSFORMATORA

……………...…………9

5. OSNOVNI PARAMETRIC TRANSFORMATORA

………….……….11



5.1. Curenje toka

................................................................................11



5.2 Frekvenciski utjecaj

…………..…………………………………11

6. GUBICI TRANSFORMATORA

……………………………………..13

     6.1. Magnetski gubici

………………………………………………..15



6.2. Strujni gubici

…………………………………………………...16



6.3. Struja i gubici praznog hoda

……………………….……………17

7. KRATKI SPOJ JEDNOFAZNOG TRANSFORMATORA

…………….20



7.1. Napon kratkog spoja  U

k

...............................................................21

8. NADOMJESNA SHEMA

…………………………………….……….23

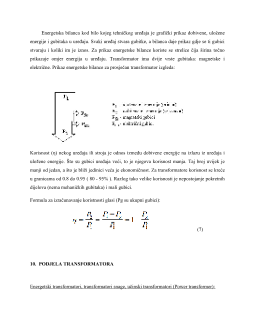

9. ENERGETSKA KORISNOST TRANSFORMATO

……………………25

10. PODJELA TRANSFORMATORA

……………….…………………..26

11. MJERNI TRANSFORMATORI

………………………….  …………27



11.1. Podjela mjernih transformatora

……………………………..….27

ZAKLJUCAK

……………………………

……………………..………

33

background image



                                                             Slika 1.1     Idealni transformator



Prvi namot   je primarni, a drugi   je sekundarni. U primarni namot   dovodimo električnu

energiju, a iz sekundarnog namota je odvodimo s višim ili nižim naponom od onoga na koji je

priključen   primarni   namot.   Primarni   namot     spojen   je   na   mrežu,   tj.   Izvor   napona.   Tako   je

primarna strana transformatora trošilo. Na mrežu spajamo primarni namot u kome se jedan oblik

energije(   električna   energija)   pretvara   u   drugi   oblik   energije(   magnetska   energija)   koja   se

elektromagnetskim putem prenosi( preko željezne jezgre) na sekundarni namot, gdje se pretvara

u prvobitni oblik( električnu energiju) . Iz sekundarnog namota napajaju se trošila električnom

energijom.   Sekundarni   namot   čini  dakle  izvor   struje.   Svaka   strana  transformatora   može  biti

primarna   ili   sekundarna.   Transformator   može   raditi   samo   na   izmjeničnu   ili   promjenjivu

električnu struju,jer istosmjerna stalna struja ne stvara elektromagnetsku indukciju.



Transformator     treba     da     bude     projektiran     i     izrađen     tako     da     izdrži     moguća

naprezanja kojima je izložen tokom svog životnog vijeka. Naprezanja u osnovi možemo da

svrstamo u tri glavne   grupe: električna, mehanička i toplotna. Kod električnih naprezanja prije

svega treba    obratiti  pažnju   na   prenapone    koji   se  javljaju  kao   posljedica    prekidanja

u  krugu, atmosferskih   pražnjenja,   lukova   prema   zemlji,   kratkih   spojeva,   kao   i   ispitnih

napona.

Pojave     praćene     velikim     strujama     u     odnosu     na     naznačene     (nominalne,     nazivne)

(kratki spojevi u mreži, kao i uključenje transformatora u praznom hodu), opasne su sa stanovišta

mehaničkih i toplotnih naprezanja (ova naprezanja su proporcionalna sa kvadratom struje).

Do     povećanih     toplotnih     naprezanja     dolazi     i     kod     preopterećenja     transformatora.

Također treba obratiti pažnju i na buku transformatora.

                                                        Slika 1.2 princip rada transformatora

2. POVIJEST  TRANSFORMATORA

background image

predstavlja visokonaponsko naelektrisanje, koje se akumulira u elektrodama sekundarnog kalema

i stvara brojne iskre tj. munje.

                                             Slika 2.1 Shema  Teslinog transformatora

 Kod većine krugova koja moraju da imaju zatvorene petlje, sekundar

Teslinog kalema

 to ne

mora. Teslin kalem u svom originalnom obliku mogao je da proizvodi napon od 10-12 miliona

volti, što je dovoljno da izazove munju tj. električno pražnjenje u vazduhu dugu i do četrdeset

metara. Krajnje elektrode izbacuju naelektrisanje u okolni prostor, a mnoge varnice nađu svoj

put kroz vazduh ka drugim elektrodama. Pošto se pravac elektrona kroz sekundarni kalem stalno

mjenja   napred-nazad   (zbog   oscilatornog   kruga),   Teslin   kalem   predstavlja   visoko-frekventni

uređaj   čije   se   naelektrisanje   elektroda   mjenja   od   pozitivnog   ka   negativnom   i   obrnuto   i   po

nekoliko miliona puta u sekundi. Ova brza promjena naelektrisanja, kao i promjenljivo električno

i   magnetno   polje   čine   Teslin   kalem,   između   ostalog   i   veoma   snažnim   emiterom

elektromagnetnih talasa.

 Teslin kalem tj. transformator imao je nekoliko konstrukcija, sa kojima je pokušavo da izvrši

bežični   prenos električne   energije   i   informacija   na   daljinu.   Dan-danas   je   princip   rezonantne

podešenosti   predajnog   i   prijemnog   kruga   univerzalno   prihvaćen   za   sve   radio   prijemnike   i

predajnike.
