Seminarski rad

Predmet: Praktikum iz elemenata EES

Tema: Transformatori

Profesor:                                                                                          Student:

dr  Dojčilo Sretenović                                                                   Ilija Mirosavić

Čačak,  2017

1

Sadržaj:

1. Uvod

3

2. Osnovni principi

4

2.1.

Sprega preko međusobne indukcije

4

2.2.

Univerzalna jednačina EMS

6

2.3.

Struja magnećenja i Fluks

6

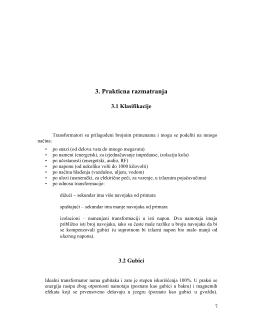

3. Praktična razmatranja

7

3.1.

Klasifikacije

7

3.2.

Gubici

7

4. Rad na visokim učestanostima

8

5. Konstrukcija

9

5.1.

Jezgro

9

5.1.1. Čelično jezgro

9

5.1.2. Masivno jezgro

10

5.1.3. Vazdušna jezgra

11

5.1.4. Torusna jezgra

11

5.2.

Namotaji

12

6. Dizajni transformatori

13

6.1.

Autotransformatori

13

6.2.

Višefazni tranformatori

13

6.3.

Rezonantni transformatori

14

6.4.

Transformatori za merenja

14

6.4.1. Strujni merni transformatori

14

6.4.2. Naponski transformatori

14

6.5.

Impulsni transformatori

15

6.6.

RF transformatori

16

7. Audio transformatori

16

8. Upotreba transformatora

17

9. Paralelni rad transformatora

17

10. Zaključak

18

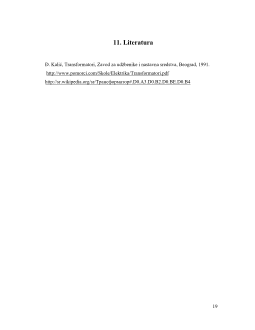

11.  Literatura

19

2

background image

2. Osnovni principi

2.1 Sprega preko medjusobne indukcije

Najprostiji transformator se sastoji iz dva namotaja - primara i sekundara. Ako se

vremenski promenljiv napon  up  priključi na primar od Np navojaka,struja koja tada teče
kroz njega indukuje magnetomotornu silu (MMS). Kao što elektromotorna sila (EMS)
tera struju kroz električno kolo, tako i MMS tera magnetni fluks oko magnetnog kola.
MMS na primaru izaziva promenljiv magnetni fluks Φ

p

 u jezgru (siva boja) i indukuje

EMS   koja   je   suprotnog   smera   u   odnosu   na

u

p

.   Prema   Faradejevom   zakonu

elektromagnetne   indukcije   indukovan   napon   kroz   primar   je   direktno   proporcionalan
brzini promene fluksa:

 Napon koji je indukovao međusobni fluks kroz sekundar je:



(2.1)



(2.2)

U idealnom slučaju, fluks na sekundaru je jednak onome u primaru i zato se mogu
izjednačiti Φ

p

  i Φ

s

. Iz ovog sledi:

                  (2.3)

U idealnom transformatoru, odnos primarnog i sekundarnog napona je jednak

odnosu broja navojaka u namotajima, tj. napon po jednom navojku je isti u oba namotaja.
Odnos struja u primaru i sekundaru je obrnuto proporcionalan odnosu broja navojaka.
Ovo vodi najčešćoj upotrebi transformatora: preobražavanju električne energije jednog

4

napona u električnu energiju drugog napona upotrebom namotaja sa različitim brojem
navojaka.

EMS u sekundaru, u slučaju da je priključen na neko električno kolo, izaziva tok

struje u njemu. MMS koju proizvodi struja u sekundaru je u opoziciji MMS primara i teži
da poništi fluks u jezgru. Pošto smanjeni fluks smanjuje EMS indukovanu u primaru, u
njemu teče povećana struja. Rezultat povećanja MMS zbog struje u primaru će izjednačiti
efekat suprotne sekundarne MMS. Na ovaj način, električna energija dovedena na primar
prenosi energiju na sekundar.

Na primer, ako je snaga od 50 vata dovedena na transformator čiji je odnos broja

navojaka 25:2.

P = E·I (snaga = EMS · jačina struje)

50 W = 2 V · 25 A u primaru

Kada transformator promeni:

50 W = 25 V · 2 A u sekundaru
U praksi, visokonaponski namotaj ima više navojaka tanke žice, a niskonaponski

malo navojaka debele žice. Pošto jednosmerni napon neće dati promenljivi fluks u jezgru,
ni EMS neće biti stvorena i struja koja teče kroz transformator će biti beskonačno velika.
U praksi, redna veza otpornosti navojaka će ograničiti jačinu struje koja može teći, sve
dok transformator ne dostigne termalnu ravnotežu ili bude uništen

.

Slika 2.1. Princip rada idealnog transformatora

5
