VISOKA TEHNIČKA MAŠINSKA ŠKOLA TRSTENIK
Transportna sredstva i uređaji
Tema:
Specijalne nadgradnje teretnih vozila
Student : Miloš Đorđević Profesor: Jelena Obućina
Br. Ideksa 140/15
Sadržaj:
Uvod.......................................................................................................................................3
Cisterne...................................................................................................................................4
Furgoni....................................................................................................................................5
Hladnjače.................................................................................................................................6

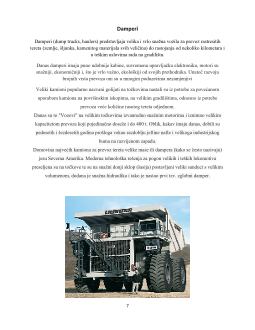

Damperi....................................................................................................................................7
Za prevoz tereta većih gabaritnih dimenzija............................................................................8
Za prevoz živih životinja............................................................................................................9
Za prevoz oštećenih vozila.......................................................................................................10
Samoutovarivač........................................................................................................................11
Mešalice za beton.....................................................................................................................12
Kamioni sa dizalicom.................................................................................................................14
Kontejnerski kamioni.................................................................................................................15
2
Cisterne
Cisterne čine grupu specijalnih teretnih vozila namenjenih za prevoz različitih vrsta tečnosti npr.
Vode, mleka, nafte, gasa, opasnih materija. Osnovni sklop cisterne je rezervoar. Poprečni preseci
rezervoara mogu biti različiti: kružni, eliptični i pravougaoni sa zaobljenim uglovima. . U slučaju
potrebe za rezervoarima većih dimenzija preporučuje se primena eliptičkog poprečnog preseka
jer on poseduje najbolje karakteristike sa aspekta stabilnosti vozila(niži položaj tećišta).
Nedostatak njegove primene je u povećanoj ceni usled složenije izrade. U cilju ostvarivanja
utovara i istovara robe, cisterne su otpremljene dodatnim uređajima, među kojima su najčešće
pumpe, cevovodi, merni instrumenti, sistemi za cirkulaciju vode.
Utovar se najčešće ostvaruje preko otvora na gornjem delu rezervoara. Pražnjenje rezervoara se
ostvaruje pomoću pumpi ili na principu samonaginjanja. Cisterne se prazne dejstvom vazduha
pod pritiskom, čime se utiče na povećanje brzine istovara. Većina dodatnih uređaja za pražnjenje
rezervoara su hidrauličkog tipa. Transport tereta se može ostvariti i primenom kiper cisterni.
Zapremina rezervoara je najčešće u granicama od 40 do 70 m3, apostoje i konstrukcije
rezervoara čija je zapremina veća od 90m3. Istovar rasutog tereta kod kipera cisterni se ostvaruje
klasičnim kipovanjem tereta. Rezervoara se, kao i tovarni prostor sanduk, podiže pomoću
teleskopskog hidrocilindra. Da bi se sprečilo prevrtanje, kiper cisterna mora biti opremljena
stabilizatorima (kao i u slučaju auto-dizalica).
4
Furgoni
Furgon predstavlja teretno motorno vozilo sa jedinstvenim zatvorenim tovarnim prostorom
specijalne namene, odvojenim od prostora vozaša. Oni se najčešće koriste za brz prevoz lako
kvarljive robe, nameštaj, konfekcije i sl. Pored standardnog furgona, proivođači vozila nude i
određene modifikacije standardnog vozila. Tako da se pruža mogućnost ugradnje vrata na
bočnim stranicama, promene (povećanja) osovinskog razmaka i zadnjeg prepusta standardnih
vozila, radi ugradnje furgona, ili tovarnih sadnuka većih dužina, za lake terete.
5
