SADRŽAJ:

1. UVOD........................................................................................................................................... 2

2. KANDŽASTA UKLJUČNO-ISKLJUČNA SPOJNICA.............................................................3

3. FRIKCIONE UKLJUČNO-ISKLJUČNE SPOJNICE.................................................................4

3.1   Frikcione uključno-isključne spojnice sa mehaničkim uključivanjem.....................................5

3.2   Frikcione uključno-isključne spojnice sa pneumatskim uključivanjem...................................7

3.3   Frikcione uključno-isključne spojnice sa hidrauličnim uključivanjem....................................8

3.4   Frikcione uključno-isključne spojnice sa elektromagnetnim uključivanjem...........................8

4. UKLJUČNO-ISKLJUČNE SPOJNICE SA ZUBIMA...............................................................10

4.1   Mehanička uključno-isključna spojnica sa zubima................................................................10

4.2   Elektromagnetna uključno-isključna spojnica sa zubima......................................................10

5. SPOJNICE ZA PUŠTANJE U RAD..........................................................................................12

5.1   Spojnice Puvlis i Metalluk..................................................................................................... 12

5.2   Čeljusne centrifugalne spojneice............................................................................................13

5.3   Hidrodinamička spojnica........................................................................................................14

6. SIGURNOSNE SPOJNICE........................................................................................................ 15

6.1   Frikcione sigurnosne spojnice................................................................................................ 15

7. JEDNOSMERNE SPOJNICE.....................................................................................................17

7.1   Jednosmerne frikcione spojnice............................................................................................. 17

8. ZAKLJUČAK............................................................................................................................. 19

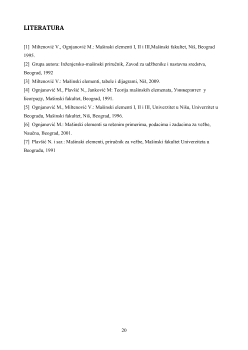

LITERATURA...................................................................................................................................20

2

1. UVOD

U eksploatacionim uslovima vrlo često se javljaju zahtevi za uključivanjem i isključivanjem

nekog   vratila   odnosno   sistema.   U   tom   slučaju   primenjuju   se  uključno-isključne   ili   razdvojive

spojnice. Klasifikacija uključno-isključnih spojnica može da se izvede na nekoliko načina.

1. Prema načinu uključivanja i isključivanja dele se na:

spojnice sa upravljanim (daljinskim) uključivanjem i isključivanjem (izvodi se mehaničkim,

elektromagnetnim, hidrauličkim ili pneumatskim putem); spojnice sa samouključivanjem i

samoisključivanjem   (zavisno   od   brojeva   obrtaja,   obrtnog   momenta   ili   smera   okretanja,

odnosno mogu biti centrifugalne, sigurnosne ili jednosmerne);

2. Prema načinu prenošenja obrtnog momenta dele se na:

spojnice   sa   kinematičkom   vezom,   koje   prenose   obrtni   moment   oblikom   delova   (sa

trenutnim uključivanjem);

spojnice   sa   dinamičkom   vezom,   koje   prenose   obrtni   moment   trenjem   delova   (sa

postepenim uključivanjem).

3. Prema konstrukcionom izvođenju mogu biti:

Kandžaste,

Zupčaste,

Frikcione.

background image

4

3. FRIKCIONE UKLJUČNO-ISKLJUČNE SPOJNICE

Bez   obzira   na   konstrukciju   obrtni   moment,   odnosno   snaga   koju   prenose   ove   spojnice

zavisna je od pritisne sile usmerene isključivo na frikcijsku površinu spojnice i od koeficijenta

trenja. Moment spojnice mora biti jednak zbiru momenta okretanja M

O

  potrebnog za neubrzanu

rotaciju vođenog vratila (normalnog ili stacionarnog momenta okretanja) i momenta ubrzanja M

E

.

Slika 2. Moment spojnice i mera rada

Pri   proračunavanju   tih   spojnica   treba   izračunati   rad   trenja.   To   je   potrebno   ne   samo   za

određivanje   gubitaka   energije   već   i   za   pretvaranje   količine   toplote   koja   se   kod   rada   razvija   u

spojnici, a prema tome i od mera potrebnih za njeno odvođenje. Taj rad trenja iznosi:

t

R

W

R



=



2

π

R



 ndt

0

što znači da je šrafirana površina u dijagramima mera toga rada (Slika 2). Obično se toplotni učinak

toga rada određuje za period od jednog sata množenjem sa odgovarajućim brojem uključenja. On je

srazmerno velik. Trošenje frikcijskih površina i zagrevanje štetne su posledice tih učinaka i glavni

nedostaci frikcionih spojnica koje se često uključuju za vreme rada.

5

Frikcioni   elementi   tih   spojnica   mogu   biti   napravljeni   (odnosno   njihove   površine   samo

obložene) od različitih materijala. Metalne frikcione površine trebaju biti podmazane, a drvo, koža i

papirnate mase natopljene mašću. Azbestne mase ne treba podmazivati.

Mehanički razdvojive frikcione spojnice mogu se podeliti prema obliku njihovih frikcionih

površina na spojnice sa čeonim i spojnice sa konusnim površinama. Prve se dalje dele na spojnice

sa pločama i spojnice sa lamelama (lamelarne spojnice).

3.1   Frikcione uključno-isključne spojnice sa mehaničkim

    uključivanjem

Potrebna normalna sila kod ovih spojnica ostvaruje se mehaničkim putem i to najčešće

sistemom   ugaonih   poluga   ili   preko   opruga.   Ovaj   način   koristi   se   kod   zahteva   za   daljinskim

uključivanjem. Način rada ove spojnice opisaćemo na slici 3.

Na glavčini spojnice (1) nalazi se obujmica (2), koja preko odgovarajućih poluga može

aksijalno da se pomera. U podužnim žlebovima po obimu glavčine postavljene su ugaone poluge

(3), kojih ima najmanje tri. Aksijalni položaj diska (5) odrećen je navrtkom, koja služi i za fino

podešavanje njegovog aksijalnog položaja, dok frikcioni disk (4) može slobodno aksijalno da se

pomera. Druga polutka spojnice (6) preko žleba je povezana sa diskom (7), koji je sa obe strane

obložen frikcionim slojem (8). Dejstvom poluge (3) na disk (4) ostvaruje se odgovarajući pritisak

izmeću dodirnih površina, čime je spojnica uključena. Pomeranjem obujmice (2) ulevo, oslobađa se

ugaona poluga (3) i spojnica je isključena.

Slika 3. Frikciona uključno-isključne spojnice sa mehaničkim uključivanjem

background image
