1
KVALITET PRENOSA SIGNALA I
KVALITET PRENOSA SIGNALA I
NERASPOLO
NERASPOLO
Ž
Ž
IVOST RR VEZE
IVOST RR VEZE
Predmet:
USMERENE RADIO VEZE
Doc. dr Nataša Neškovi
ć
, dipl. ing.
2

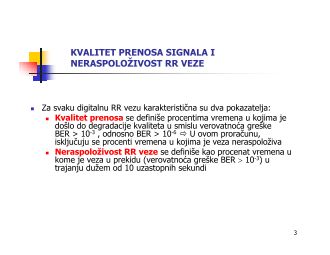

KVALITET PRENOSA SIGNALA I
NERASPOLOŽIVOST RR VEZE
„
Polaze
ć
i od raspoloživog frekvencijskog opsega i definisanog tipa RR
opreme, prora
č
un RR veza se vrši sa ciljem da se odredi precizna
konfiguracija svake RR stanice :
„
ta
č
an položaj i veli
č
ine antena
„
na
č
in postavljanja ure
đ
aja
„
dužine napojnih vodova
„
itd.
.... pri
č
emu moraju da budu zadovoljeni zahtevi definisani
Projektnim zadatkom, ali i postoje
ć
om doma
ć
om i me
đ
unarodnom
regulativom
4
„
U prenosu digitalnih signala dolazi do pojave greške u
odlu
č
ivanju u prijemniku zbog nepovoljnih uslova propagacije i
to:
„
Usled pojave
fading
-a koji nastaje zbog propagacije
talasa po više putanja.
Fading može biti vrlo dubok i
razlikuju se dve klase: ravni i selektivni
fading
. Za slu
č
aj
kada se projektuju RR veze malog kapaciteta npr. 4x2Mb/s u
obzir se uzima samo ravni
fading
. Za slu
č
aj projektovanja
veza kapaciteta 16x2Mb/s i ve
ć
eg u prora
č
un se uzima i
ravni i selektivni
fading
„
Usled slabljenja unesenog pojavom kiše
(za
u
č
estanosti ve
ć
e od 10 GHz)
„
Polaze
ć
i od prethodno navedenih
č
injenica definisana je
procedura prora
č
una kvaliteta veze
„
Polazni uslov za analizu je da
prva Frenelova zona bude
slobodna od prepreka
KVALITET PRENOSA SIGNALA
5
Ako je prethodni uslov zadovoljen, u proceni kvaliteta prenosa
potrebno je izra
č
unati:
„
p
F3
- procenat vremena u toku bilo kog meseca u kome je veza
degradirana u smislu prevazilaženja BER od 10
-3
(za RR veze
malog kapaciteta selektivni
fading
se ne uzima u obzir)
„
p
F6
- procenat vremena u toku bilo kog meseca u kome je veza
degradirana u smislu prevazilaženja BER od 10
-6
(za RR veze
malog kapaciteta selektivni
fading
ne uzima u obzir)
„
p
R3
- procenat vremena u toku bilo kog meseca u kome je
rezerva za
fading
za BER=10
-3
prevazi
đ
ena usled slabljenja
unesenog kišom
„
p
R6
- procenat vremena u toku bilo kog meseca u kome je
rezerva za
fading
za BER=10
-6
prevazi
đ
ena usled slabljenja
unesenog kišom
KVALITET PRENOSA SIGNALA
7
„
Procenat vremena
p
6
u toku bilo kog meseca u kome je veza
degradirana jer je BER>10
-6
, pri
č
emu se vreme u kome je veza
neraspoloživa ne uzima u obzir
„
Na procenat vremena
p
6
uti
č
e i
fading
(ravni ili ravni i selektivni u
zavisnosti od kapaciteta RR veze) i kiša s tim što treba oduzeti
procenat vremena u kome je veza neraspoloživa (
p
R3
):
p
6
[%]
= p
F6
[%]
+
(
p
R6
[%] –
p
R3
[%]) , za BER
>
10
-6
„
Kako se BER>10
-6
meri sa vremenom integracije od 1 min to
procenat vremena
p
6
[%] predstavlja zapravo procenat
jednominutnih intervala u toku bilo kog meseca u kojima je stepen
greške BER
>
10
-6
„
Termin koji se koristi za procenat vremena
p
6
[%] naziva se
DM
(
Degraded Minutes
) – degradirane minute
DM
[%] =
p
6
[%]
KVALITET PRENOSA SIGNALA - DM
