ETŠ Vasa Aligrudić

Podgorica

SEMINARSKI

RAD

NA TEMU:

VIDEO NADZOR

Predmet: Sistemi audia i

video nadzora

Školska godina: 2020/2021

Učenik: Ljubica Asanović

Mentor: Nada Venić

SADRŽAJ:

OSNOVE VIDEO NADZORA

1.1. O kamerama

1.2. O video nadzoru

FOTO OSETLJIVI SENZORI

2.1. CCD senzori

2.2. CMOS senzori

CCTV SISTEMI

3.1 Analogni CCTV sistem koji koristi Digitalni Video Rekorder (DVR)

3.2 Analogni CCTV sistem koji koristi mrežni DVR ureĐaj

3.3 Analogna kamera

3.4 DVR uredjaj i DVR kartice za računar

3.5 Software za kontrolu

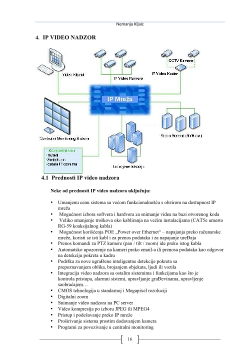

IP VIDEO NADZOR

4.1 Prednosti IP video nadzora

4.2 IP kamere i IP video nadzor

POVEZIVANJE VIDEO NADZORA

ZAKLJUČAK

1.2 O video nadzoru

Video nadzor ima ulogu snimanja
informacija korisniku i njihovo
arhivirajne radi naknadnog pregleda.

Sam sistem deluje aktivno snimajući
video zapis na osnovu koga se može
identifikovati počinilac i pasivno u
odabiranju samih počinioca
eventualne štete.
On omogućuje korisniku i daljinski
nadzor preko bežičnih linkova ili
interneta (ip video nadzor), koji je
moguće pratiti i putem mobilnih
telefona nove generacije.

Primenjuje se u slučajevima gde se vrši promet dobara ili novca, nadzor spoljašnjih ili
unutrašnjih prostora, a i nekih procesa proizvodnje, u saobraćaju i na svim drugim lokacijama
na kojima je potrebna kvalitetna zaštita.

Način izvodjenja sistema može biti putem analognih kamera gde signal putuje kablovima do
uredjaja za snimanje ili putem ip kamera sa kojih se snimak prenosi putem računara,interneta i
računarskih mreža ili kao kombinacija analognih i ip kamera.Ovakvi sistemi razvojem novih
tehnologija kao način zaštite objekata i prevencije u zadnjih par godina ostvaruju veliki
napredak.

Video nadzor ima dvostruko dejstvo:

Preventivno

, deluje psihološki na eventualne počinioce kraĐe ili prekršaja discipline

i značajno smanjuje procenat pokušaja.

Aktivno

, nakon izvršene kraĐe ili prekršaja kao dokaz postoji video zapis na

osnovu kojeg se može identifikovati izvršilac.

Oba dejstva su neophodna jer osnovni cilj je sprečavanje kraĐe, ako ipak do kraĐe
doĐe da počinioca identifikujemo i omogućimo policiji lakše privoĐenje
počinioca.

Sistem video nadzora može da se realizuje, uopšteno, na tri načina:

Prvi

je realizacija sistema putem analognih kamera uz korišćenje koaksijalnih kablova

za prenos video signala od kamera do ureĐaja za snimanje u kontrolnom centru.

Drugi

sistem je postavljanje IP kamera uz proširenje postojećih računarskih mreža za

prenos video signala.

Treći

način hibridni, kombinacija predhodno navedena dva načina.

FOTO OSETLJIVI SENZORI

2.1 CCD Senzori

CCD senzori se izraĐuju za različite aplikacije kao: kamkorderi, digitalni foto aparati,
industrijske kamere, filmske kamere, kamere za medicinu, istraživanje svemira, video
nadzor (video security) itd. Svi ovi tipovi senzora su specijalizovani za odreĐenu
namenu pa su tehničke mogućnosti i funkcionalnost u strogoj korelaciji sa cenom.

Često   se   pitamo:   zašto   kolor
kamere   za   video   nadzor   imaju
manju   rezoluciju   od   običnih
kamkordera?   Najčešći   razlog   je
kvalitet   senzora   koji   je   za   video
nadzor

predviĐen

dvadesetčetvoro   časovni   rad,
kvalitet slike, osvetlenje, boja itd.
CCD   senzori   za   video   nadzor
proizvode se najčešće u formatu od
1/3" i 1/4" ali postoje kamere koje
koriste i 1/2" , 3/4", 1" pa i veće
senzore.   Veća   dijagonala   CCD-a
omogućava   i   bolji   kvalitet   slike.
Često senzori 1/4" i 1/3" nose istu
tehničku  specifikaciju,
ali u praksi pokazuju prednost 1/3" CCD. Na malim CCD image-ima npr. 1/4" rezolucije
480 TVL ( oko 430.000 pixela ) pixel je značajno manji nego kod CCD


1/3"

istih

karakteristika. Veći pixel
može da primi više svetlosti i
omogućava

precizniju

interpretaciju boja. Kod CCD
image   1/3"   i   1/4"   pixeli   su
zgusnuti na maloj površini pa
je potrebna kvalitetnija optika
koja   će   precizno   usmeriti
svetlo.   Prednost   im   je   niža
cena   i   koriste   se   uglavnom
zato što su jeftiniji. I na kraju,
ali   ne   i   najmanje   važno,
moderni   video   nadzorni
sistemi   su   koncipirani  za
pravljenje   digitalnih   zapisa,
veći senzor tj. veći broj tačaka
zahteva veći prostor na HDD-
u   što   smanjuje   broj   dana
smeštenih   na   današnji
kapacitet diskova.
Spektralna   osjetljivost   CCD
elementa u osnovi je rezultat
foto-električnog fenomena.

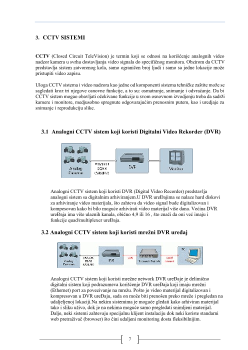

CCTV SISTEMI

CCTV

(Closed Circuit TeleVision) je termin koji se odnosi na korišćenje analognih video

nadzor kamera u svrhu dostavljanja video signala do specifičnog monitora. Obzirom da CCTV
predstavlja sistem zatvorenog kola, samo ograničen broj ljudi i samo sa jedne lokacije može
pristupiti video zapisu.

Uloga CCTV sistema i video nadzora kao jedne od komponenti sistema tehničke zaštite može se
sagledati kroz tri njegove osnovne funkcije, a to su: osmatranje, snimanje i odvraćanje. Da bi
CCTV sistem mogao obavljati očekivane funkcije u svom osnovnom izvodjenju treba da sadrži
kamere i monitore, medjusobno spregnute odgovarajućim prenosnim putem, kao i uredjaje za
snimanje i reprodukciju slike.

3.1 Analogni CCTV sistem koji koristi Digitalni Video Rekorder (DVR)

Analogni CCTV sistem koji koristi DVR (Digital Video Recorder) predstavlja
analogni sistem sa digitalnim arhiviranjem.U DVR ureĐajima se nalaze hard diskovi
za arhiviranje video materijala, što zahteva da video signal bude digitalizovan i
kompesovan kako bi bilo moguće arhivirati video materijal više dana. Većina DVR
ureĐaja ima više ulaznih kanala, obično 4,9 ili 16 , što znači da oni već imaju i
funkcije quad/multiplexer ureĐaja.

3.2 Analogni CCTV sistem koji koristi mrežni DVR uređaj

Analogni CCTV sistem koji koristi mrežne network DVR ureĐaje je delimično
digitalni sistem koji podrazumeva korišćenje DVR ureĐaja koji imaju mrežni
(Ethernet) port za povezivanje na mrežu. Pošto je video materijal digitalizovan i
kompresovan u DVR ureĐaju, sada on može biti prenošen preko mreže i pregledan na
udaljeljenoj lokaciji.Na nekim sistemima je moguće gledati kako arhiviran materijal
tako i sliku uživo, dok je na nekima moguće samo pregledati snimljeni materijal.
Dalje, neki sistemi zahtevaju specijalnu klijent instalaciju dok neki koriste standarni
web pretraživač (browser) što čini udaljeni monitoring dosta fleksibilnijim.

3.3 Analogna kamera

Kamera predstavlja

„

oko“ jednog video

nadzora. Njen zadatak je da sliku pretvori u
signal (analogni ili digitalni) sa sto manje
gubitaka i smetnji. Kvalitet slike na izlazu
odredjuje veličina CCD čipa koji je u nju
ugraĐen.   Za   video   nadzor   se   koriste  dve
rezolucije kamera: srednja (512 X 580 = oko
290.000 piksela) i visoka (750 X 580 = oko
430.000 piksela). Vece rezolucije se slabije
koriste   jer   se   sa   povecanjem   rezolucije
povecava  i  potreba  za  vecim  za
skladištenje video zapisa (hard diskovi). Kamere za video nadzor mogu biti opremljene
IC diodama, pa se mogu koristiti i za noćno snimanje.

Karakteristike jedne prosečne kamere za video nadzor:

Model

VS-1132NSNH-3

CCD

1/3'' Sony Color CCD

Pixels

PAL:752(H)x582(v)PAL:500(H)x582(v)

NTSC:768(H)x494(v)

IR Distance

30 Meters

TV System

PAL/NTSC

Sync.

System

Internal

White

Balance

Auto

Power

DC12V

Storage

Temp.

-20°C +60°C

Operating

Temp.

-10°C +50°C

Dimension

80*210mm

Weight

450g

Alarm Output:

6CH Independent Output[4ch Level,2ch Relay Switch Status

Output9024V DC/120V AC,1A)];1CH PowerFailu

Display

Resolution:

704X576

Record

Resolution:

CIF:352X288 HD1:704X288 D1 :704X576

Compression

Format:

MPEG-4

Record Mode:

Timer,Manual,Motion Detection,Alarm recording

Alarm Mode:

Open/Close

Backup:

HDD,CD-RW,USB,Client

NetWork:

RJ-45 10/100M Broadband Port,Support Dial-

up,ADSL,ISDN,LAN,MAN

Remote Type:

IE,Client

Security:

Multi-Level Authorities,Multi-Level Password

HDD Capacity:

Support 8 Hard Disk (300G/PCS)

DataStorage:

45-900M/CH/H

PTZ Control:

Support

Motion:

Support

CD-RW

Support:

Support

Power:

AC 220V(±20%), 50Hz(±2%)

Weight

14KG

DVR kartice za racunar

Dvr kartice za racunar se koriste u kombinaciji sa PC konfiguracijama i mogu
funkcionisati vec na PIII racunarima (jednostavniji modeli).Poseduju sve opcije kao i
dvr uredjaji i preporucuje se da se racunar koristi samo za video nadzor da ne bi doslo do
blokade i zamrzavanja sistema.Dvr kartice postoje u varijanti sa 4 8 i 16 ulaznih video
kanala i razlikuju se po broju frejmova koji mogu da prikazu/snime.Neki od popularnijih
proizvodjaca kartica su Geovision,Sentry.Univision.

KARTICA ZA VIDEO NADZOR PICO 2000

-4 analogna video BNC ulaza 75Ω i 1 audio ulaz 3.5 mm
- Conexant 878A čip
- UCC4 Ver 2.2
- Podrška do 16 kamera sa multidisplej funkcijom
- Puna rezolucija prikaza 768x576 PAL, 640x480NTSC
- MPEG 4 kompresija
- Snimanje sa detektorom pokreta
- Snimanje sa alarmnom funkcijom startovanja
- Puna kompatibilnost PAN/TITL/ZOOM funkcija sa KALATEL, PELCO, PHILIPS,
UNIVISION, ULTRAK, VICON enkoderimaProgramiranje vremena
snimanja.Pregled kamera i podešavanje i sa udaljenog računara i sa drugog kraja sveta.

Kartica može da bude instalirana i u stariji računar ( PII ili PIII ili noviji) upravljanje
može dase vrši na daljinu ili sa neke druge internet lokacije. Podaci (snimljeni materijal)
sa kamere se mogu čuvati na internom hard disku ili po želji na nekom udaljenom
računaru ili na serveru na internetu. Podacima pristupa samo vlasnik sa šifrom. Kartica
može biti instalirana i u postojeći kućni računar.

Postavljanje parametara programa Active WebCam

Od postavki ovog programa,
najvažnije su postavke kamere. Na slici
2. je prikazan otvoren dijalog

"Camera Settings"

. Ovde je

najvažnije

podesiti

brzinu

osvježavanja slike opcijom

"Preview

Rate"

, programsku podršku kamere uz

opciju

"Camera"

(postaviti na

"Microsoft WDM Image Capture"

) i

samu kameru pritiskom na polje

"Video Source"

. Ovde se može videti

glavni   nedostatak   ovog   programa.
Naime, on ne može prikazivati prikaze
sa više   istih  kamera koje koriste iste
programske   podrške   (eng.   drivere).
Zbog toga je bolje uzeti program koji
taj   nedostataknema  kao  što  je  na
primjer
iCatcher.

Sl.2

Sledeće važne postavke koje je važno postaviti su one vezane za detekciju promene
slike. Pritiskom na polje

"Motion Detection"

unutar

"Camera Settings"

dijaloga

otvara se novi prozor kao na
slici   3.   Potrebno   je   uključiti
opciju   detekcije   pokreta
štikliranjem   kućice   pokraj

"Motion Detection Enabled"

Treba još samo podesiti dve
osnovne opcije. Prva je

"Sensitivity"

odnosno

osjetljivost promene slike, koju
treba postaviti na oko 50% do
75% za unutrašnje prostore koji
se nadziru (za spoljašnje
prostore i manje). Druga opcija
je

"Check Motion each"

kojom se definiše vremenski
razmak poredjenja

slika.

Preporučuje se  da  se vrednost
postavi na 0.5 sekundi.  Ostale
opcije   u   delu   "

Actions

" neka

budu pogašene.

Sl.3

Uključivanjem opcije

"Define Motion Area"

i pritiskom na polje

"Motion Area"

istom dijalog prozoru (

"Motion Detection"

), otvara se novi prozor kao na slici 4. Sada

je potrebno fizički namestiti i fiksirati kameru kako bi snimala željeni deo prostora
pomoću prikaza sa
kamere   u   novootvorenom
prozoru.   Nakon   toga   u   istom
prozoru treba definisati područje
prikaza   kamere   na   koji   će   se
primjenjivati   detekcija   pokreta.
To   se   čini   postavljanjem
posebnog   pravougaonika

kojem je vidljiv normalan a izvan
njega   zatamljen   prikaz   kamere.
Normalan   prikaz   obeležava
područje   detekcije   pokreta.
Pravougaoniku se može mijenjati
veličina   povlačenjem   njegovih
uglova i stranica strelicom miša.
Nakon   ovoga   potrebno   je
potvrditi   sve   nameštene   opcije
pritiskom miša na polje

"OK"

sva tri prozora.

Sl.4

Idući korak je pripremanje slike za objavu na korisničkom interfejsu. U glavnom
prozoru treba pritisnuti polje

"Internet Settings"

čime će

se otvoriti prozor kao na  slici
5.   Od   ponuĐenih   opcija   u
dijalogu   treba   odabrati
kvalitet   slike   postavljanjem
odreĐenog   postotka

opciju

"Image Quality"

Iznos   postotka   je   odreĐen
procesorskom moći računala
poslužitelja.   Ostale   opcije
ovog   dijaloga   neka   budu
isključene,   a   jedino   se
preporučuje

postaviti

vrednost

"Scale Image"

100 %.

Sl.5

Nemanja Kljaic

IP VIDEO NADZOR

4.1 Prednosti IP video nadzora

Neke od prednosti IP video nadzora uključuju:



Umanjenu cenu sistema sa većom funkcionalnošću s obzirom na dostupnost IP
mreža



Mogućnost izbora softvera i hardvera za snimanje videa na bazi otvorenog koda



Veliko smanjenje troškova oko kabliranja na većim instalacijama (CAT5e umesto

RG-59 koaksijalnog kabla)



Mogućnost korišćenja POE „Power over Ethernet“ – napajanja preko računarske

mreže, koristi se isti kabl i za prenos podataka i za napajanje ureĐaja



Prenos komandi za PTZ kamere (pan / tilt / zoom) ide preko istog kabla



Automatsko upozorenje na kameri preko email-a ili prenosa podataka kao odgovor
na detekciju pokreta u kadru



Podrška za nove ugraĐene inteligentne detekcije pokreta sa
prepoznavanjem oblika, brojanjem objekata, ljudi ili vozila



Integracija video nadzora sa ostalim sistemima i funkcijama kao što je
kontrola pristupa, alarmni sistemi, upravljanje graĐevinama, upravljenje
saobraćajem…



CMOS tehnologija u standarnoj i Megapixel rezoluciji



Digitalni zoom



Snimanje video nadzora na PC server



Video kompresija po izboru JPEG ili MPEG4



Pristup i podešavanje preko IP mreže



Proširivanje sistema prostim dodavanjem kamera



Programi za povezivanje u centralni monitoring

4.2 IP kamere i IP video nadzor

IP video nadzor

je izraz za sigurnosni sistem koji pruza mogucnost nadgledanja i

snimanja video i audio zapisa putem racunarske mreze (LAN ili Wan mreze).

Prost IP video nadzor

zahteva barem jednu ip kameru(ili analognu kameru sa video

enkoderom-video serverom),racunarsku mrezu,switch,PC za nadgledanje,i softver za
snimanje i skladistenje materijala.

IP kamera

je u principu analogna kamera kojoj je dodana mrežna komponenta ili

enkoder. Enkoder digitalizuje i komprimira analogni video signal koristeći neki od
algoritama video kompresije. Najpopularniji algoritam je MPEG-4, a to je tako jer je on
dostupan i lako se implementira u čipove. Tako komprimovani digitalni signal grupiše
se u standardne pakete i pomoću TCP/IP protokola putuje računarskom mrežom. Sliku s
kamere je moguće vidjeti koristeći web pretraživač na bilo kom računaru koji je povezan
na internet. Na ovaj način kamera je postala entitet u računarskoj mreži i koristi je na
način kako to čine računari. Kao takva, kamera postaje samostalni izvor podataka i
može se direktno spajati na internet što je prva prednost pred analognim kamerama.Kao
što je to slučaj sa digitalnim kamerama, rezolucija kamera se povećava tokom vremena.
Multi megapikselne IP kamere su danas dostupne sa rezolucijama od 1, 2, 3, 5 i čak 11
megapiksela. Ovakve rezolucije IP kamera su stvorile veliku prednost nad klasičnim
analognim kamerama pošto sočiva koja bi mogla da pruže dovoljnu oštrinu slike koja bi
mogla da se poredi sa IP kamerama od 5 Mpix i više još uvek nisu dostupna.

Video enkoder

digitalizuje video signal sa analognih kamera i šalje digitalne slike

direktno putem TCP/IP mreže poput intraneta, interneta ili LAN-a. U osnovi, video
enkoderi pretvaraju analogni video sistem u digitalni omogućavajući korisnicima da
vrše monitoring preko računarske mreže pomoću lokalnog ili udaljenog računara.
Korisnicima sa različitih lokacija je omogućeno da, kao i na IP kamerama, simultano
pristupaju analognoj kameri, ukoliko imaju autorizaciju.

Daljinski pristup

IP baziran sistem video nadzora će vam dati mogućnost da osigurate ljude i imovinu,
ili da obezbedite opremu i postrojenja sa udaljenih lokacija. Sve što vam treba je
umreženi računar. Uz to, koristeći serijske portove na video enkoderima moguće je
daljinski kontrolisati pokretne PTZ (pan, tilt, zum) kamere.

GV-IP Camera 1.3M

Prikazujući detalje koji se ne mogu videti na standardnim kamerama za nadzor, GV-IP
Camera 1.3M poseduje CCD čip sa 1.3 megapiksela koji pruža izvanredan kvalitet slike.
Korišćenjem CCD senzora sa progresivnim skeniranjem, GV-IP Camera 1.3M pruža
jako dobar kvalitet slike objekata u brzom pokretu bez ikakve pikselacije ivica. Sa
rezolucijom visoke definicije od 1280 x 960 i sa četiri puta većom rezolucijom nego
standardne VGA/ D1 kamere, GV-IP Camera 1.3M dozvoljava korisnicima da prate
kritične oblasti sa mnogo više detalja nego ranije. Šta više, sa istovremenim/dualnim
video zapisom i podrškom za Power-over-Ethernet (PoE),

Softver za nadgledanje,snimanje i skladistenje video-audio materijala

je vrlo

bitna komponenta sistema ip video nadzora.Uslovi za softver se mogu razlikovati
zavisno od broja kamera,skalabilnosti,zahtevanih performansi i mogucnosti
integracije sa drugim sigurnosnim sistemima
Resenja obicno pocinju od jednog PC pa do naprednog klijent/server baziranog
softvera koji pruza podrsku za vise istovremenih korisnika i stotine kamera.

“Live” praćenje IP kamera je moguće, kao što je već navedeno, pomoću internet
explorer-a. Na sledećem linku se može videti pogled na park u Beogradu sa jedne
višespratnice.

http://212.200.25.130/control/userimage.html

SEETEC

, nemačka kompanija je meĐu pionirima na polju

digitalnog video nadzora i snimanja. Nove pete generacije
softverski   paket   za   IP   CCTV   kamere   SEETEC   5   nudi
moćnu platformu za praćenje, analizu, obradu i snimanje
digitalnih   video   i   integraciju   sa   više   spoljnih   modula.
Glavne   prednosti   koje   čine   SEETEC   jedna   od
najpopularnijih  softverskih  paketa  IP  video  u  Evropi su:
• Mogućnost   neograničenog   proširenja   –   SEETEC
otvorena platforma,  kompatibilan  sa više  IP  kamera i
kodera od različitih proizvoĐača, uključujući Arecont Vizija, JVC, Sanio, Vivotek,
Panasonic IKinVision, SONI, Mobotik-a, aktivira, itd. Sistem se lako može proširiti na
modularni osnov od 1 do hiljade kamera i nudi najbolji povraćaj ulaganja. Upravljanje i
funkcionisanje softvera zasniva se na serveru Klijent “arhitekturu koja omogućava lak i
efikasan monitoring u bilo kojoj tački na mreži i obezbedi prilagoĐavanje ukupnog
sistema za potrebe svakog pojedinačnog  objekta.
• Profesionalni softverski paket razvijen i održavan u Evropi – nakon više od 12 godina
prisustva na tržištu i hiljade uspešnih instalacija, od kojih većina vodećih evropskih
kupaca preduzeća, SEETEC je osnovno ime kao jedan od najpouzdanijih i sigurna
platforma IP video softvera sa odličnom podrškom u Evropi.
• Sofisticirani savremenih softverskih tehnologija – realizacija projekata sa hiljadama IP
kamera ili kamera razbacanih širom evropskog kontinenta nije problem za SEETEC.
Pored toga, dobijate šansu za sistemsku integraciju sa drugim sistemima bezbednosti i
dodatne module za obradu alarme i video analizu funkcije kao što su prepoznavanje
registarskih
tablica, otkrivanje i praćenje,
integraciju sa POS / ATM
terminala i drugi.
• Rešenja prilagoĐena
potrebama – SEETEC je
mnogo više od softvera za
snimanje, to je platforma za
sveobuhvatno integrisana
rešenja, spreman interfejs na
druge poslovne procese, što
prevazilazi standardne
karakteristike klasičnog
softvera za snimanje.

POVEZIVANJE VIDEO NADZORA

CCTV   kamera   na   svom   izlazu   daje
analogni signal (PAL/NTSC) i ona  se
na   sistem   povezuje   preko   “ženskog”
BNC konektora (sl.1). Kod IP kamere
ova   konekcija   ne   postoji   jer   se   ona
povezuje   direktno   na   mrežu   preko
“ženske” RJ-45  konekcije  (sl.2) Signal
iz   CCTV   kamere   do   DVR-a  vodi   se
koaksialnim kablom od  75Ω  (sl.3) na
čijim   krajevima   su   “muške”   BNC
konekcije(sl.4). Napajanje obe kamere
se može vršiti ispravljacem koji daje
napone koji su potrebni  za  optimalan
rad.  IP  kamera   ovaj   napon   može   da
dobije i preko UTP  kabla(sl.5) koji se
koristi i za transfer podatataka.
Ova   vrsta   kablova   ima   više
kategorija. Kategorije se razlikuju po
standardu   kvaliteta.   Najčešće   se
koristi   Cat5e   koji   provodi   signal
učestanosti i do 100kHz, a danas već
postoje   i   kablovi   kategorije   7a.   Na
krajevima   ovih   kablova   se   nalazi
“muška”   osmopinska   RJ-45
konekcija(sl.6).

Zaključak

• Podrška za nove ugraĐene inteligentne detekcije pokreta sa prepoznavanjem
oblika, brojanjem objekata, ljudi ili vozila
• Integracija video nadzora sa ostalim sistemima i funkcijama kao što je kontrola
pristupa, alarmni sistemi, upravljanje graĐevinama, upravljenje saobraćajem

Video enkoder digitalizuje video signal sa analognih kamera i šalje digitalne slike direktno
putem TCP/IP mreže poput intraneta, interneta ili LAN-a.
