Dijagrami zakrivljenosti poprečnih nagiba

Vitoperenje kolovoza

Dijagram rezultujučih bočnih potisaka

PUTEVI I ŽELJEZNIČKE

PRUGE

VII Predavanje

Mr Katarina Mirković

1

Dijagram zakrivljenosti poprečnih nagiba

Predstavlja sintezni

prikaz zakrivljenosti

određenog putnog

pravca na kojem je u

kontinuitu prikazana

promjena poprečnig

nagiba kolovoza,

kako u pravcu tako i

u krivinama.

Mr Katarina Mirković

2

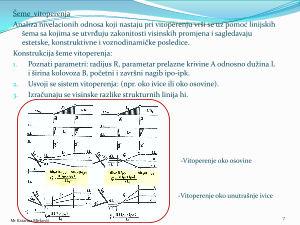

background image

•

U ovoj tabeli su dati minimalni i maxsimalni nagibi rampi vitoperenja u funkciji

od Vr, koji se odnose na vitoperenje oko ivice kolovoza.

•

Kada se vitoperenje kolovoza  vrši oko osovine, oba granična nagiba iz gornje

tabele,imaju jednu polovinu vrijednisti navedene u tabeli.

•

Nagib prelazne rampe određen je odnosom:

i = (š ∙ q)/Lr   - oko ivice kolovoza i

i = ( š/2 ∙ q)/Lr – oko osovine kolovoza ;     Lr – dužina prelazne rampe

•

Nagib rampe ne smije biti veći od i

max .

Obično se za dužinu rampe vit. Lr uzima

dužinaprelazne krivine L. Ako se pri tome dobije i

>

imax, mora se povećati

dužina prelazne krivine L, i to po kriterijumu i

max

.

Mr Katarina Mirković

4
