UNIVERZITET U TRAVNIKU
FAKULTET ZA TEHNIČKE STUDIJE
GRAFIČKO INŽINJERSTVO I DIZAJN
ZAKLOPNI GRAFIČKI STROJEVI
Mentor:
Prof. dr Ifet Šišić
Kandidat: Rijad Letić
Travnik, Januar 2019.
4
Zaklopna ploča se zakreće pomoću vratila, uzdiže se iz kosog u vertikalni položaj, i daljim
kretanjem ostvaruje pritisak na osnovnu ploču. Prve verzije ove mašine bile su sa ručnim,
nožnim, a potom sa motornim pogonom. Na principu rada ove mašine, sagrađen je zaklopni
automat "Hajdelberg" ("Heidelberg"). Kretanje zaklopne ploče, obavlja se preko koljenastog
vratila (4), kao i kod zaklopne mašine tipa: Gordon i Liberti (Liberty). Podešavanje i pogon ovog
tipa mašina je jednostavan, pa su ove mašine raširene u štampi manjih formata otiska. Mašina se
postavlja na čvrste nezavisne temelje, a sa lijeve i desne strane osnovne ploče nalaze se vođice,
po kojima se kreću valjci sa rolnicama, koji nanose boju na štamparsku formu.
Pruge se mogu podešavati prema položaju i veličini forme. Uređaj za boju ima dva valjka
premazivača, i tanjirastu ploču za razribavanje (rastrljavanje) boje. Kod ovih mašina za veće
formate, ugrađuju se tri valjka za nanošenje boje na štamparsku formu. Gornji valjak istovremeno
ima ulogu i valjka prenosnika boje, koju dobija od davača (duktora). Kod novijih konstrukcija
mašina ovog tipa na pogonsko vratilo ugrađuje se zamajac za uravnoteženje rada mašine, čime je
omogućeno fino podešavanje sile pritiska u zoni kontakta osnovne i zaklopne ploče. Nanošenje
boje na štamparsku formu obavlja se sa četiri valjka, koji su pritegnuti oprugama, da ostvaruju
potreban pritisak prenošenja boje na formu. Mašine tipa Boston izrađuju se kao poluautomatske,
gdje se ulaganje vrši ručno, a izlaganje štampanog materijala obavlja mašina. Međutim,
savremeni sistemi ove štamparske mašine, potpuno su automatizovani i postižu štampu tiraža do
3000 otisaka na sat.
1.2. ZAKLOPNA MAŠINA TIPA LIBERTI
Mašine tip Liberti, konstruisao je Fridrih Oto Dagner (Friedrich Otto Dagener) 1857. godine, kod
koje osnovna i zaklopna ploča imaju zajedničko radno vratilo, i obe se kreću, jedna prema drugoj.
U sistemu za boju nalazi se tanjirasti disk za razribavanje boje. Podešavanje sile pritiska u zoni
štampanja, obavlja se pomoću navojnih parova, koji se nalaze u zoni uspostavljanja pritska
štampe.
Konstrukcijske i kinematičke karakteristike zaklopne mašine tipa LIBERTI date su na slici 1.1.
5
Sl. 1.1. Presek zaklopne mašine tipa
Liberti
u zatvorenom položaju
1- pritisna ploča, 2- osnovna ploča, 3- valjak davač boje (duktor), 4- valjak prenosnik boje,
5- valjci nanosači boje, 6- tanjirasti disk za razribravanje boje, 7- zajedničko vratilo,
8- mali pogonski zupčanik, 9- veliki pogonski zupčanik, 10- glavno radno vratilo,
11- vratilo poluge za privlačenje, 12 i 14- vratila na koja je uglavljena osnovna ploča,
13- poluga za privlačenje ploča, 15- protiv teg - zamajac, 16- osovina za povezivanje,
17, 18- bojanik.

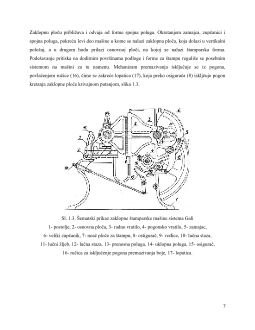

1.3. ZAKLOPNE MAŠINE TIPA GALI
Zaklopne mašine tipa Gali često se sreću u eksploataciji. Tvorac ove mašine je Džon Merit Gali
(John Merrit Gally) 1869. godine. Osnovna ploča je vertikalna i nepomična, a zaklopna ploča
prelazi iz nekog kosog položaja u vertikalni, a potom prilazi osnovnoj ploči i ostvaruje
otiskivanje boje sa forme na štamparsku podlogu. Sistemu za boju poseduje cilindar za
razribavanje boje i valjke za nanošenje boje koji se kreću po vođicama i nanose boju na
štamparsku formu. Sila pritiska u zoni kontakta podešava se posebnim sistemom. Pogon mašine
je elektromotorni, a mašina je zbog radnih karakteristika pogodna za štampu formi s
