Univerzitet u Prištini – Kos. Mitrovica
Medicinski fakultet
Predmet
: Radiologija
Seminarski rad
Zakonitosti u stvaranju rendgenske slike
Mentor: Student:
Prof. dr Simon Nikolić Danijela Pavić 1331/18
Kosovska Mitrovica
Januar 2021
4
Nekoliko je bitnih faktora koji određuju projekciju rendgenografiranog objekta, tj.
veličinu, oblik, položaj, konturu i tamninu slike. To su:
-
odstojanje fokus – film (F-Fi)
-
odstojanje objekat – film (O-Fi)
-
upadni ugao CZ prema objektu i filmu i
-
oblik i položaj objekta u prostoru odnosno prema projekcionoj ravni.

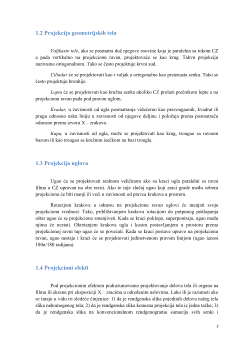

Iznećemo pojedine odlike rendgenske slike sa aspekta rendgengeometrije uključujući i
pravila projekcije.
a)
Kongruencija slike.
Pod pojmom kongruencije podrazumevamo da slika
odgovara stvarnom obliku rendgenografiranog tela. Kada to nije slučaj,
govorimo o inkongruenciji slike. Inkongruentna slika je deformisana,
iskrivljena, tako da svojim oblikom ne odgovara obliku rendgenografiranog tela
i skoro uvek netačno prikazuje njegovu stvarnu veličinu.
Inkongruencija nastaje kada CZ ne prolazi sredinom rendgenografiranog
objekta i kada na objekat i film ne pada pod pravim uglom, naročito ako je
objekat bliži fokusu.
b)
Veličina slike.
Poželjno je da slika na rendgenogramu veličinom odgovara
veličini rengenografiranog objekta. Međutim, slika se na rendgenogramu
formira prema zakonima geometrijske centralne projekcije pa divergentni snop
X – zrakova uvek dovodi do toga da slika bude nešto veća od realne veličine
objekta. Pri tome su različiti slojevi rengenografiranog objekta različito
projekciono uvećani najviše u uvećani slojevi ili delovi objekta koji su bliži
fokusu a dalji od filma a to ujedno dovodi do inkongruencije slike. Na
jednakom uvećanju pojedinih ravni ili delova objekta doprinosi upadni ugao CZ
na objekat odnosno film. Delovi objekta koji su ozračeni iskošenijim zracima
biće projekciono vise uvećani, kao i delovi objekta koji su udaljeniji od
projekcione ravni (filma). I ovo dovodi do inkongruencije slike. Sve ovo je
razumljivo kada se zna da veličina slike uglavnom zavisi od odstojanja O-Fi a
manje od odstojanja F-O. Stoga je pravilo da objekat koji se rendgenografira
bude što bliži filmu. U zaključku se može reći da će rendgenska slika približno
odgovarati veličini rendgenografiranog objekta ako je rastojanje F-O što veće, a
odstojanje O-Fi što manje. U suprotnom dolazi do uveličanja slike. Uveličanje
slike se može iskazati formulom:
U = F – Fi / F – O
c) Tamnina slike
(
opacitet
). Slika treba da ima optimalnu tamninu. Tamnina će
biti jača ako je objekat bliži ravni projekcije, ako je vrednost mAs veća, ako je
gustina objekta veća, ako je atomski sastav rendgenografiranog objekta više
prosečne vrednosti atomskih brojeva i ako je debljina rendgenografiranog
objekta veća.
