УНИВЕРЗИТЕТ У КРАГУЈЕВЦУ
ФАКУЛТЕТ ТЕХНИЧКИХ НАУКА У ЧАЧКУ
СЕМИНАРСКИ РАД
из предмета
Информациони системи
Тема: Информациони подсистем за Праћење пропратнице
(Тема 11)
Професор: Група ИТ21:
Проф. др Милош Папић Урош Трифуновић 49/2018
Лазар Милошевић 204/2018
Чачак, 2019.
Семинарски рад
4
датог пословног система, приступа се моделовању процеса. Наведени документи се у овом
кораку анализирају методом „одозго на доле“ при чему се посматрају само њихови наслови.
Овим се добија ширина у приступу.
2.1. Дијаграм контекста
Први корак у поступку креирања модела процеса јесте дефинисање контекстног дијаграма. На
слици 2 је приказан контекстни дијаграм под називом Praćenje propratnice за образац
Пропратница.
Слика 2.
Дијаграм контекста за PRAĆENJE PROPRATNICE
Дијаграм контекста је дефинисан једним правоугаоником који представља границу модела
система који се проучава. Границе модела се дефинишу да би се, пре свега, знало где треба стати
са моделовањем.
Као што се на слици 2 види, сама активност дефинисана је глаголском фразом (глаголом у активу
и именицом) PRAĆENJE PROPRATNICE, док су стрелице дефинисане и груписане као:
Улазни документи:
o
Zahtev za novu šifru,
којим се у шифарнику дефинише нова шифра;
o
Zahtev za isplatu
, којим се дефинише захтев за исплате преводиоцима;
o
Lista
isplata,
којом се дефинише листа исплата радника;
o
Zahtev za izveštajem
, којим се дефинише тип извештаја;
o
Zahtev iz kadrvskog
, којим се дефинише захтев за отварање новог картона;
Излазни документи:
Семинарски рад
5
o
Izveštaj knjigovodstvu,
где се књиговодствено прате исплате;
o
Nalog za isplatu,
којим се омогућује исплаћивање преко жиро-рачуна;
Контроле су упутства и поступци и за овај пример су:
o
Postupak o izveštavanju;
o
Postupak o definisanju šifarnika;
o
Pravilnik o isplatama;
Механизми се дефинишу као:
o
Referent za personalne poslove;
o
Knjigovodja;
o
Referent označavanja;
Имајући у виду овако постављен контекстни дијаграм, у следећем кораку се дефинише стабло
активности.
2.2. Стабло активности
Стабло активности успоставља вертикалне (хијерархијске) везе између активности и представља
хијерархију дефинисаних активности, очишћену од стрелица.
на слици 3 је приказано стабло активности за контекстни дијаграм са слике 2.
Слика 3.
Стабло активности за PRAĆENJE PROPRATNICE
Приликом формирања овог стабла активности пошло се од опште чињенице да се већина
докумената може поделити на: (1) одржавање шифарника, (2) одржавање података и (3) израду
извештаја.
На основу анализе документа Пропратница и спроведених интервјуа, активност
ODRŽAVANJE
ŠIFARNIKA
може се поделити на подређене активности:
o
Активност А11.
ODRŽAVANJE ŠIFARNIKA ORGANIZACIONE JEDINICE
o
Активност А12.
ODRŽAVANJE ŠIFARNIKA JEDINICE MERE
o
Активност А13.
ODRŽAVANJE ŠIFARNIKA PREDMETA POSLOVANJA
Активност
A2. VOĐENJE PODATAKA O OTPREMNICAMA
Семинарски рад
7
Слика 5.
Декомпозициони дијаграм за активност А1. ODRŽAVANJE ŠIFARNIKA
Декомпозициони дијаграм за активност А3 (ИЗРАДА ИЗВЕШТАЈА О
ПРОПРАТНИЦАМА)
У оквиру активности А3. IZRADA IZVEŠTAJA се, на основу улаза Lista propratnica, праве два излазна
документа:
o
IZVEŠTAJ PROPRATNICE
o
IZVEŠTAJ STAVKE
То је графички приказано на слици 6 која представља декомпозициони дијаграм за активност А3.

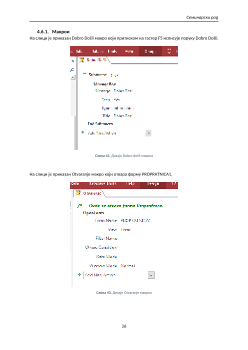

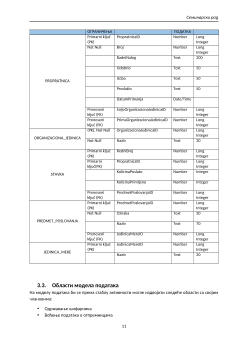

IZRADA IZVEŠTAJA O PROPRATNICAMA.
